利用課題名 / Title

SiCエピウエハーの表面処理検討

利用した実施機関 / Support Institute

産業技術総合研究所 / AIST

機関外・機関内の利用 / External or Internal Use

内部利用（ARIM事業参画者以外）/Internal Use (by non ARIM members)

技術領域 / Technology Area

【横断技術領域 / Cross-Technology Area】（主 / Main）加工・デバイスプロセス/Nanofabrication（副 / Sub）-

【重要技術領域 / Important Technology Area】（主 / Main）革新的なエネルギー変換を可能とするマテリアル/Materials enabling innovative energy conversion（副 / Sub）高度なデバイス機能の発現を可能とするマテリアル/Materials allowing high-level device functions to be performed

キーワード / Keywords

ワイドギャップ半導体/ Wide gap semiconductor,エレクトロデバイス/ Electronic device,膜加工・エッチング/ Film processing/etching

利用者と利用形態 / User and Support Type

利用者名（課題申請者）/ User Name (Project Applicant)

佐沢 洋幸

所属名 / Affiliation

産業技術総合研究所

共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes

ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes

川又 彰夫

利用形態 / Support Type

（主 / Main）機器利用/Equipment Utilization（副 / Sub）-

利用した主な設備 / Equipment Used in This Project

AT-018：反応性イオンエッチング装置 (RIE)
AT-082：化合物半導体エッチング装置（ICP-RIE）

報告書データ / Report

概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)

SiCエピ基板表面のステップ制御検討を行った．プラズマエッチング処理後のエピ層表面のステップの様子をAFMで観察した．

実験 / Experimental

SiC基板上にSiCエピ層と1ミクロンの厚みに積層した．このエピ層の主面を塩素系ガスを利用したドライエッチング法により約200nmエッチング処理した．最適化したエッチング条件により処理した基板主面のAFM観察によりエッチング後の表面に原子層ステップが形成されているか確認した．

結果と考察 / Results and Discussion

エッチング後のAFM像を添付する．主面には原子層ステップが露出していることが確認できた．このステップの高さはおよそ0.25nmだった．この長さはSiC単結晶のバイレーヤー1層分に等しく、エッチング後のエピ基板表面に原子層ステップの形成しながらエッチングできる条件を見出した．これはSiCの再成長法の開発に資するものである．

図・表・数式 / Figures, Tables and Equations

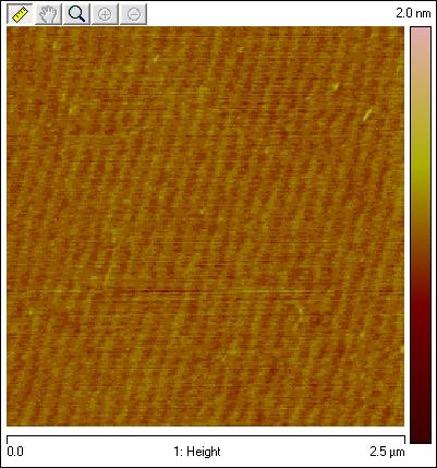

図１．SiC基板のAFM像
