Si基板やSOI(Silicon on Insulator)基板からなるマイクロフィジカルセンサの構造形成に関する試作と観察を行った。スパッタ蒸着装置（TT-001）、マスクアライナ装置（TT-006）、洗浄ドラフト一式（TT-008）を用いて、Alの成膜(SOI基板は別機関にてスパッタ成膜を実施)およびウェットエッチングを行った。デジタルマイクロスコープ群（TT-015）や表面形状測定器（TT-017）を用いて形状観察を行った。おおよそ目標通りにAlパターンを形成することができた。また、別機関にてDRIE (Deep Reactive Ion Etching)によってセンサ構造を作製したサンプルを有機洗浄し、デジタルマイクロスコープ群を用いて観察した。良好にセンサ構造を形成できていることを確認できた。

実験 / Experimental

以下のプロセスフローにてSi基板とSOI基板上にAlパターンを形成した。
① Si基板とSOI基板に対して、洗浄ドラフトを用いて硫酸過水洗浄（10分）とライトエッチング（希フッ酸、1分）を実施。
② スパッタ蒸着装置を用いてSi基板上にAlスパッタを行い、表面形状測定器（TT-017）を用いて成膜量を確認(目標成膜量：500 nm、時間：35分)。SOI基板は別機関にてスパッタ成膜を実施。
③ レジストOFPR-800LB 23cPを使用して（レジスト厚：1.4 μm）、マスクアライナ装置によってフォトリソグラフィを行い、レジストパターンを形成。
④ 洗浄ドラフトを使用し、リン酸・硝酸・酢酸・純水 （15:1:2:1）の混合液によってAlウェットエッチングを実施（エッチング時間：3分）。
⑤ 剥離液によってレジストを剥離した後、デジタルマイクロスコープ群を用いてAlパターンを観察。　
また、別機関にてDRIEによってセンサ構造を作製したサンプルを、アセトンとイソプロピルアルコールにて有機洗浄し（時間：各2分）、デジタルマイクロスコープ群を用いて観察した。

結果と考察 / Results and Discussion

図1にSi基板上へのAlスパッタ後の表面形状測定器による段差測定結果を示す。35分での成膜量は約520nmであった。図2と図3にそれぞれ、フォトリソグラフィ後のレジストパターンとウェットエッチング後のAlパターンを示す。おおよそ目標通りの寸法でAlパターンを形成することができた。図4にDRIEと有機洗浄後のSOI基板上へ形成したセンサ構造の観察結果を示す。良好にセンサ構造が形成できていることを確認できた。

図・表・数式 / Figures, Tables and Equations

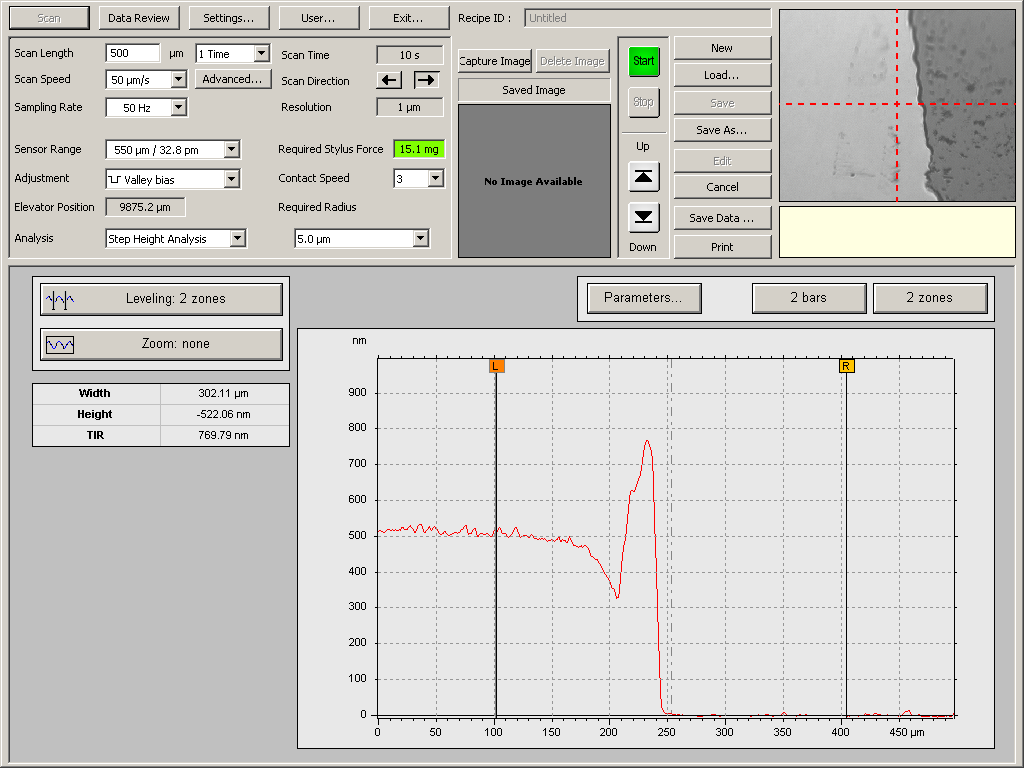

図1 Si基板上へのAlスパッタ後の段差測定結果

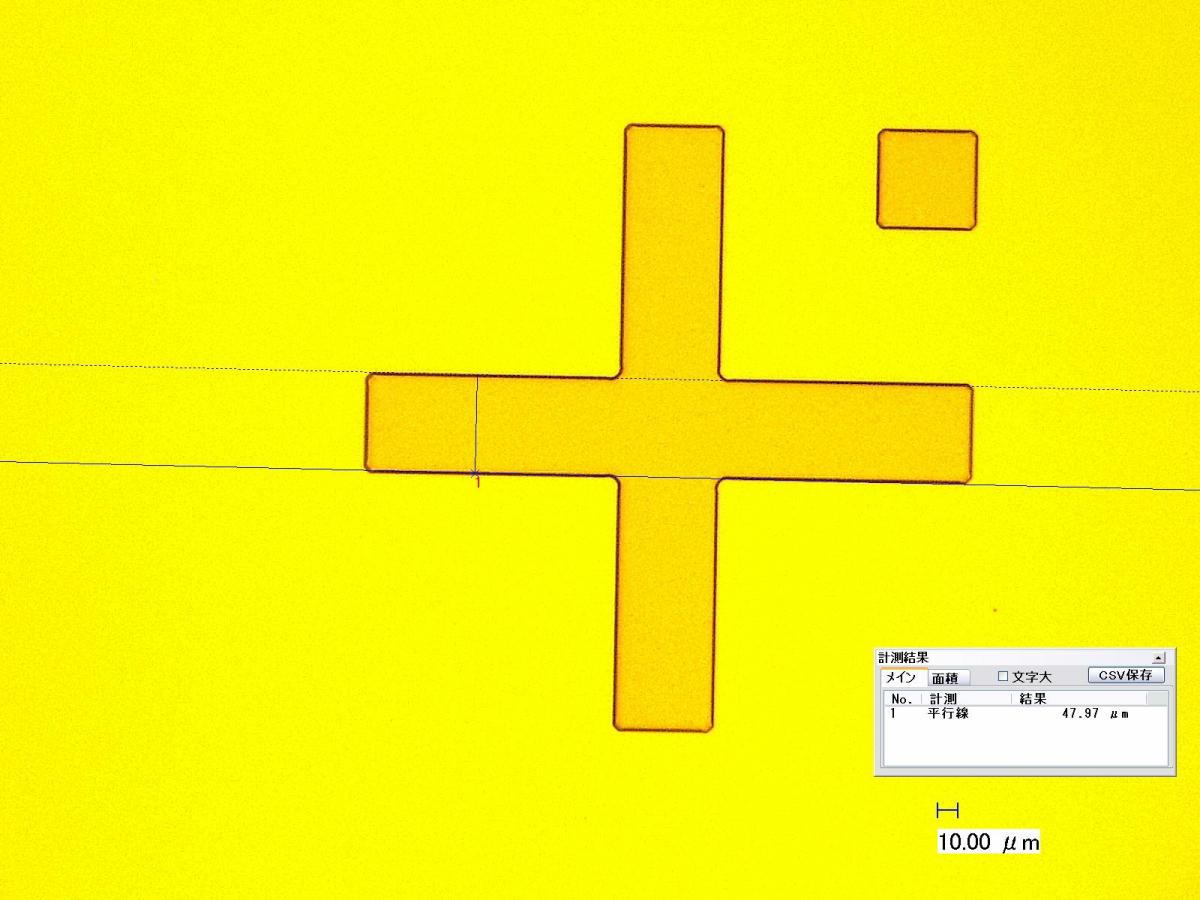

図2 フォトリソグラフィ後のレジストパターン

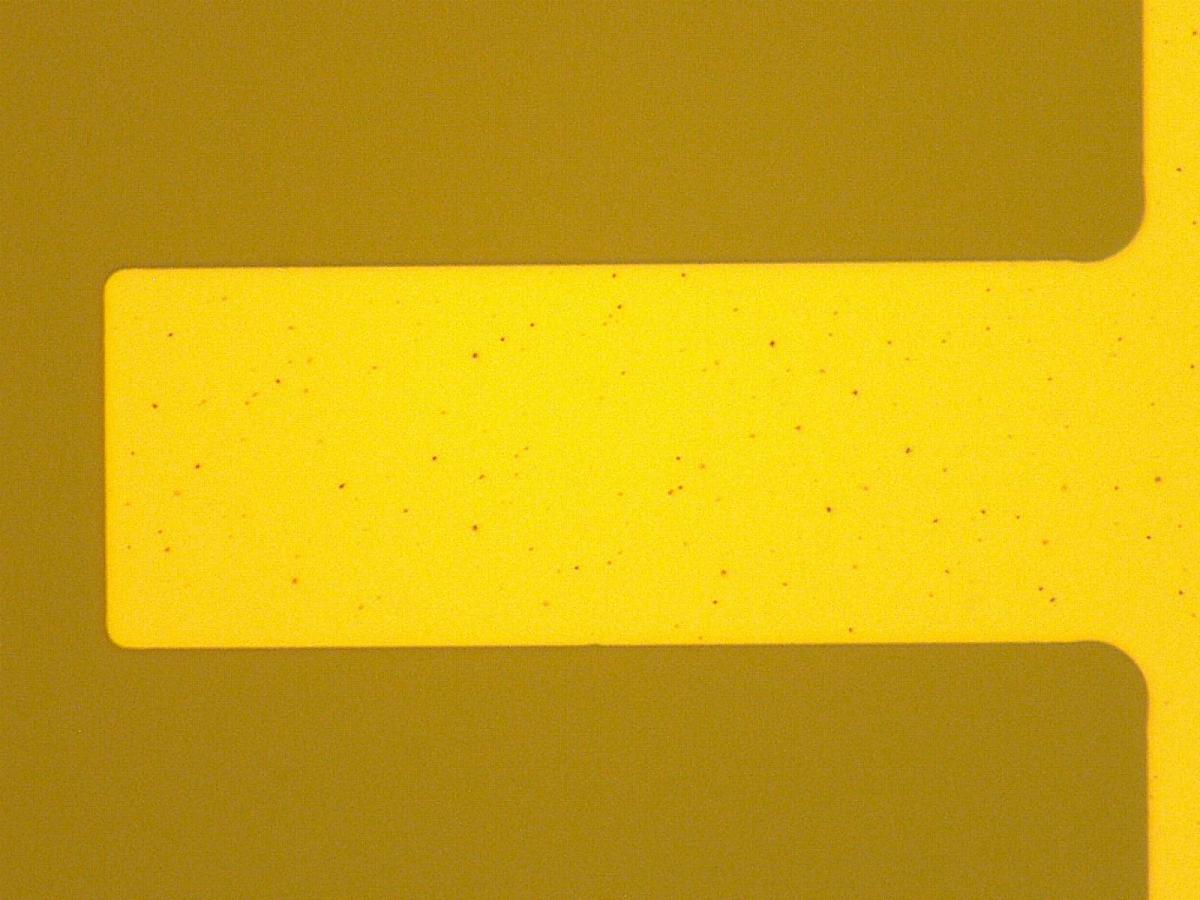

図3 ウェットエッチング後のAlパターン

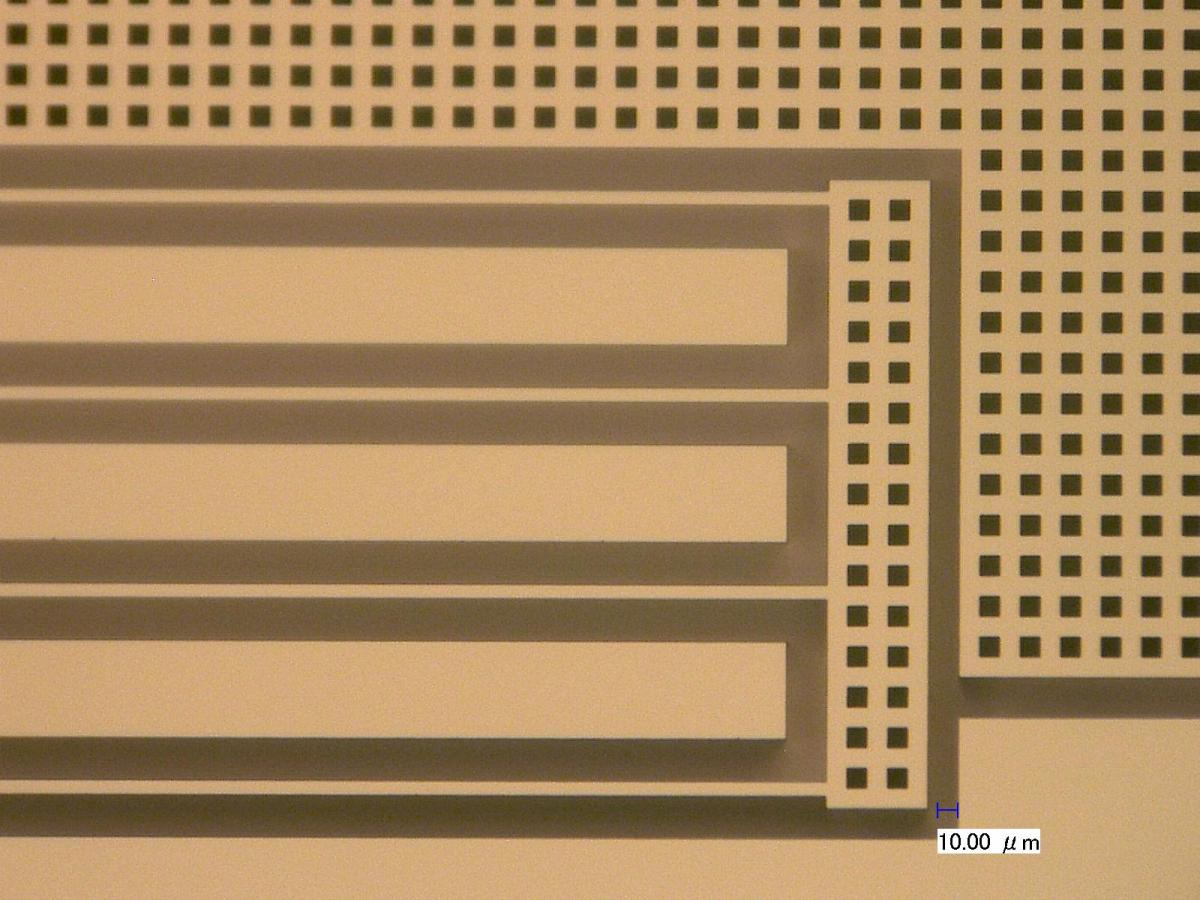

図4 DRIEと有機洗浄後のSOI基板上のセンサ構造

その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)

豊田工業大学の技術支援者から支援を受けた。感謝いたします。
東北大学（JPMXP1224TU0091）と京都大学（JPMX1224KT2351）も利用した。
