【公開日：2025.06.10】【最終更新日：2025.05.13】
課題データ / Project Data
課題番号 / Project Issue Number
24OS0029
利用課題名 / Title
カーボンナノチューブの合成および相変態に関する研究
利用した実施機関 / Support Institute
大阪大学 / Osaka Univ.
機関外・機関内の利用 / External or Internal Use
外部利用/External Use
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-
【重要技術領域 / Important Technology Area】（主 / Main）マルチマテリアル化技術・次世代高分子マテリアル/Multi-material technologies / Next-generation high-molecular materials（副 / Sub）-
キーワード / Keywords
電子顕微鏡/ Electronic microscope
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
葛巻 徹
所属名 / Affiliation
東海大学 工学部 機械工学科
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
市川聡
利用形態 / Support Type
（主 / Main）機器利用/Equipment Utilization（副 / Sub）,技術代行/Technology Substitution
利用した主な設備 / Equipment Used in This Project
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
カーボンナノチューブを出発材料として、局所的に高温高圧を印加することでsp3成分を有する炭素物質に相変態させることを期待して実験を行った。高分解能TEMを用いて形成物の構造解析とEELS測定を行った。
実験 / Experimental
走査型電子顕微鏡内でカ一本のーボンナノチューブ紡績糸を13V､90 ｍAで通電加熱して破断させた。先鋭化した破断部を対向させ電圧を印加しながら接触させて局所的に昇華させた。接触させたカーボンナノチューブ紡績糸先端部に堆積した形成物に対してTEM観察、およびEELS測定を行った。
結果と考察 / Results and Discussion
先鋭化させたCNT紡績糸同士を通電接触加熱させたことにより、紡績糸先端近傍に粒子状の堆積物の形成が確認された。個々の粒子はグラファイト構造ではなく非晶質に近い構造がほとんどであった。粒子の一部にグラッシーカーボン様の組織が確認されEELS測定を行った結果、その組織ではσ結合が増加していることが確認された。印加電圧、接触圧力を調整することでsp3成分を主体とする炭素粒子の形成できることが示唆された。
図・表・数式 / Figures, Tables and Equations

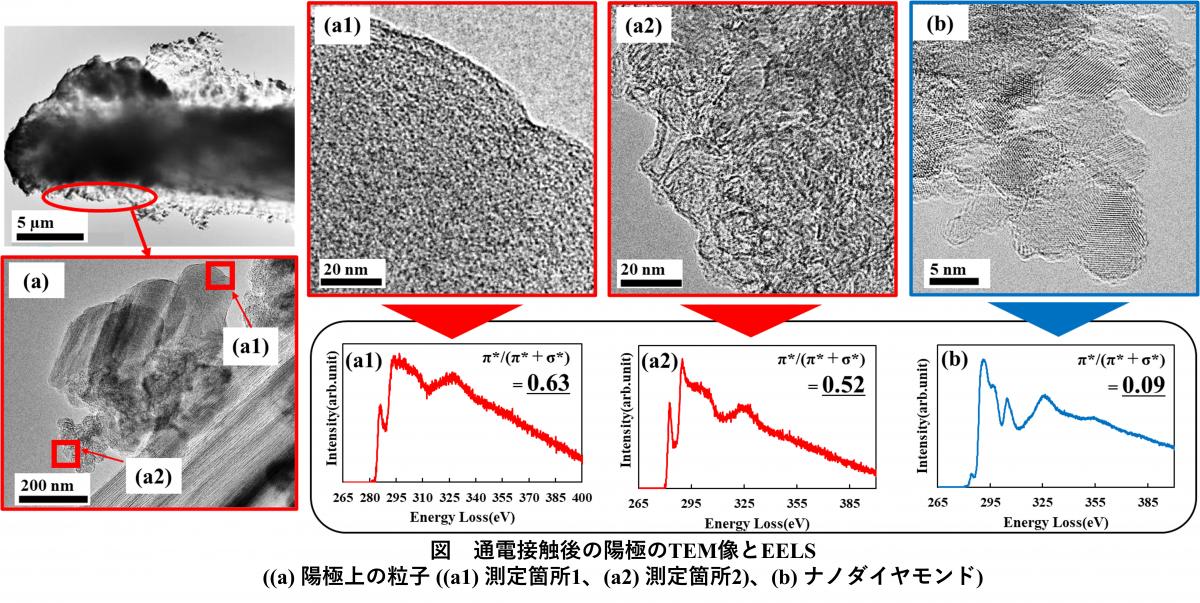

TEMｰEELSデータ
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
- 後藤鴻熙，葛巻徹，林靖彦，山田貴壽、 局所接触加熱を受けたCNT紡績糸先端の構造解析、第38回ダイヤモンドシンポジウム(東京)、(一社)ニューダイヤモンドフォーラム、2024年11月20日～22日
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
