【公開日：2025.06.10】【最終更新日：2025.04.02】
課題データ / Project Data
課題番号 / Project Issue Number
24KT2623
利用課題名 / Title
カーボンナノチューブ薄膜の基礎物性評価
利用した実施機関 / Support Institute
京都大学 / Kyoto Univ.
機関外・機関内の利用 / External or Internal Use
内部利用（ARIM事業参画者以外）/Internal Use (by non ARIM members)
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-
【重要技術領域 / Important Technology Area】（主 / Main）革新的なエネルギー変換を可能とするマテリアル/Materials enabling innovative energy conversion（副 / Sub）次世代ナノスケールマテリアル/Next-generation nanoscale materials
キーワード / Keywords
形状・形態観察,マテリアルサイエンス ,エネルギー関連技術,環境技術,カーボン材料,ナノカーボン/ Nano carbon,走査プローブ顕微鏡/ Scanning probe microscope
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
西原 大志
所属名 / Affiliation
京都大学 エネルギー理工学研究所
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
岸村眞治
利用形態 / Support Type
（主 / Main）技術代行/Technology Substitution（副 / Sub）-
利用した主な設備 / Equipment Used in This Project
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
単層カーボンナノチューブ(SWCNT)は直径が数ナノメートルの炭素ナノ円筒物質である。優れた熱光物性を有しており、それを活かしたデバイス応用研究が国内外で盛んに行われている。応用展開の一つとして、SWCNT薄膜を加熱した際の熱放射を利用する熱光変換デバイスが提案され、薄膜の熱放射特性に注目が集まっている。しかし、SWCNT薄膜は赤外域で透明であるため、ヒーターに載せて加熱すると、SWCNT薄膜以外の熱放射が測定されてしまい、SWCNT固有の熱放射スペクトルだけを測定するためには工夫が必要である。そこで、本研究ではSWCNT薄膜を加熱するために透明基板の上に回路を設計し、それを元に作製した試料をAFMを用いて評価した。
実験 / Experimental
MgO基板の上にプラチナを回路上に蒸着し、その厚さをAFM観察（KT-304）で測定した。
結果と考察 / Results and Discussion

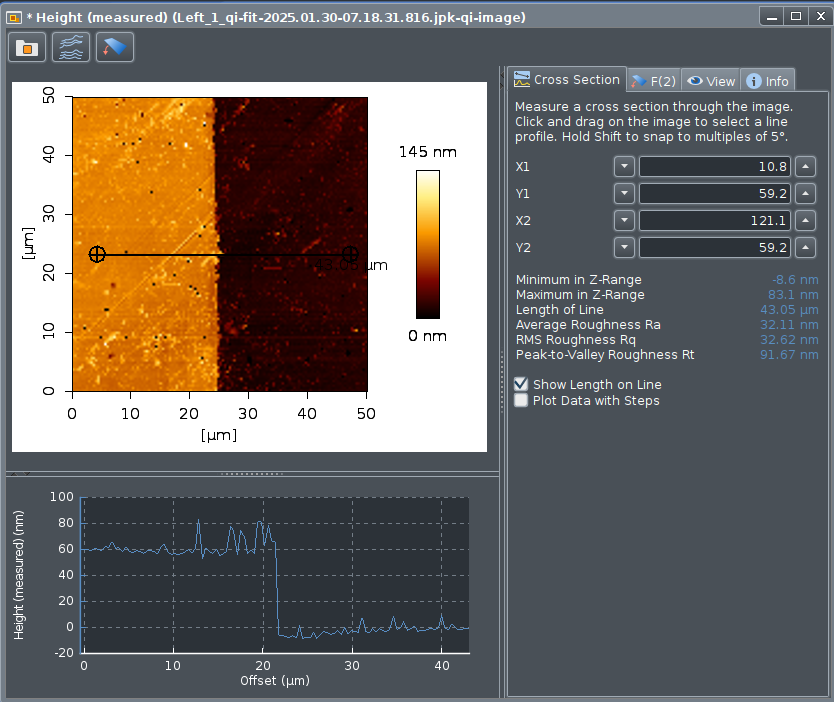

Fig. 1にAFM観察像の一例を示す。左側がプラチナ、右側がMgO基板に対応する。左下の断面図から、プラチナ回路の厚さは60nm程度であることがわかった。蒸着時には300 nmを想定していたため、実測と大きく違うことがわかった。今後は、蒸着条件を検討していく。
図・表・数式 / Figures, Tables and Equations
Fig. 1 MgO基板上のプラチナ回路のAFM観察像
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
