概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
直接接合を行う際に両面アライナを用いてアライメントを行うが、クランプ後にそのクランプを外した仮接合の状態でないと赤外線顕微鏡を用いてのアライメントズレを確認できない。ここでズレが判明して分離を行おうとしても、直接接合を行おうとしているウエハは仮接合であっても強固に貼りついていて分離は困難である。そのため、事前に同様のパターンを用意したガラスウエハとSiウエハによるテストアライメントを行い、可視光でガラス面から透過して見ることでズレの程度を確認し、装置状態を最適状態とすることができる。
実験 / Experimental
【利用した主な装置】
両面アライナ、赤外線顕微鏡
【実験方法】
本番品同様のアライメントマークを用意したガラスウエハとＳｉウエハを準備し、これらを用いて両面アライナで接合アライメントを行う（図1，2）。この際にアライナのカメラ画像からガラスウエハ側のマークとＳｉ側のマークのずれの程度を確認する。
結果と考察 / Results and Discussion
両アライメントマークが大きくずれている場合は、装置側のネジのゆるみ等の問題がある可能性が高いことがわかった（図3）。また、ガラス-Siのアライメント時のカメラ画像とクランプ後のカメラ画像を比べることで、本番品に補正をかけて精度高く合わせることができるようになった（図4）。
図・表・数式 / Figures, Tables and Equations

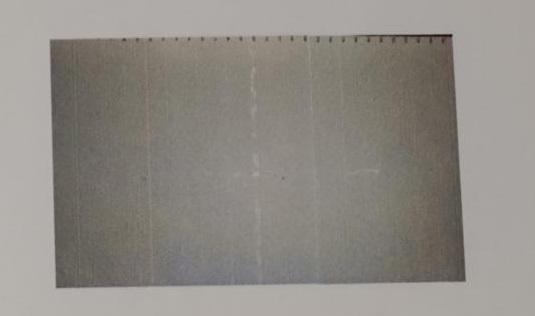

図1. ガラス側位置合わせマーク

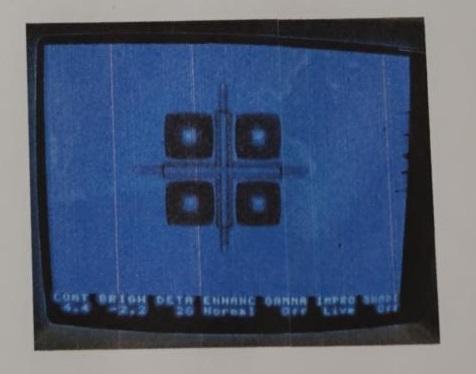

図2. Si側位置合わせマーク

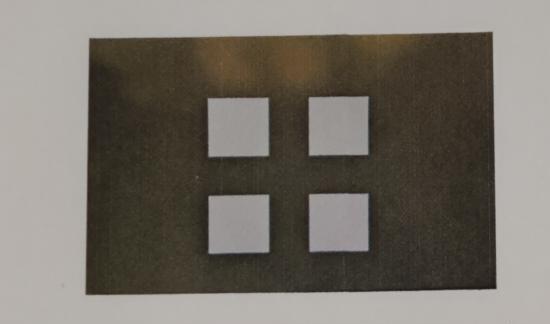

図3. 改善前（位置ズレ発生）

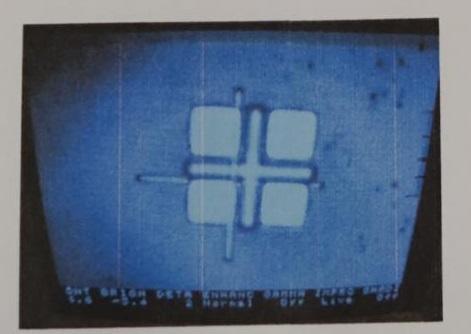

図4. 改善後（位置ズレ発生なし）
