ナノスケール金属の疲労試験の実施を目的として，疲労試験機能を有するMEMSチップの作製を行った．
実験 / Experimental
作製するMEMSチップの形状を図1に示す．図1(a)はMEMSチップの全体図，図1(b)は可動部の拡大図である．可動部は，片持ち真直はり形状の2つの可動電極と駆動用固定電極から成る．駆動電極に電圧を印加することによって，2つのはりを動かす．TEMでの観察を可能とするため，はりの先端周辺には貫通孔を設ける．可動部の周囲には，TEMホルダーのプローブと接続し電圧を印加するための電極パッドや配線を配置する．配線形状の周囲を太さ10 μmのトレンチ（溝）で囲むことによって周囲から電気的に絶縁されている．
作製には，主としてフォトリソグラフィ技術およびDRIE技術を用いた．デバイス層厚さ80 μm，BOX層厚さ 0.5 μm，ハンドル層厚さ300 μmのSOIウエハの表面酸化層を除去し，ウエハスピン洗浄装置（KT-111）で洗浄した後，ハンドル層面に電子蒸着装置（KT-203）でCrを蒸着した．その上にポジ型フォトレジストを塗布し，作製したフォトマスクを使用して両面マスク露光＆ボンドアライメント装置（KT-119）による露光およびレジスト現像装置（KT-110）による現像を行った．露出したCrを，ウェットエッチングにより除去し，裏面エッチング用Crマスクパターンを作製した．続いて表面にレジストを塗布し，露光および現像によってデバイス層エッチングパターンを作製した．表面から深堀ドライエッチング装置（KT-234）によってDRIEを施し，デバイス層を加工した後，裏面からも同様にDRIEによって貫通穴を作製し，BHFによるウェットエッチングおよびHFによるドライエッチングによってBOX層を除去し，可動部を基板から切り離した．
作製したMEMSデバイスについて，走査型電子顕微鏡（SEM）による観察と，透過型電子顕微鏡（TEM）内での動作テストを実施した．
結果と考察 / Results and Discussion
SEM観察の結果，配線部や可動はり周辺のトレンチ溝に有機物が残留している様子が確認された（図2）．これは，DRIEを実施する際にSOIウエハをサポート基板に固定するために使用するエレクトロンワックスが残留したものと考えられる．残留した原因としては，溶剤浸漬温度や時間などの洗浄プロセスにおける条件に問題があったことが考えられる．
図3はTEM内動作テストの様子を示す．本テストでは，60 V以下の電圧では可動はりが駆動される様子が確認されたが，70 V以上の電圧を与えると絶縁状態が破壊され可動はりが駆動されなくなるという現象が起きた．これは，トレンチ溝に残留した有機物などによってショートが引き起こされたためだと考えられる．
図・表・数式 / Figures, Tables and Equations
図 1 MEMSチップ概要

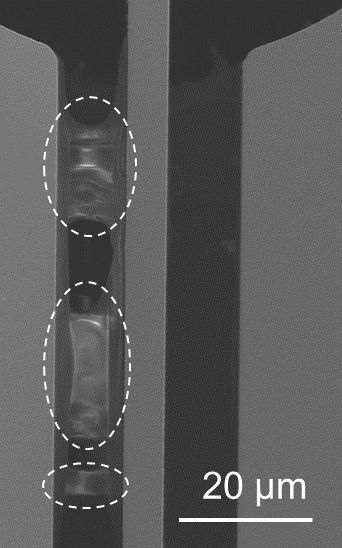

図 2 残留有機物の様子

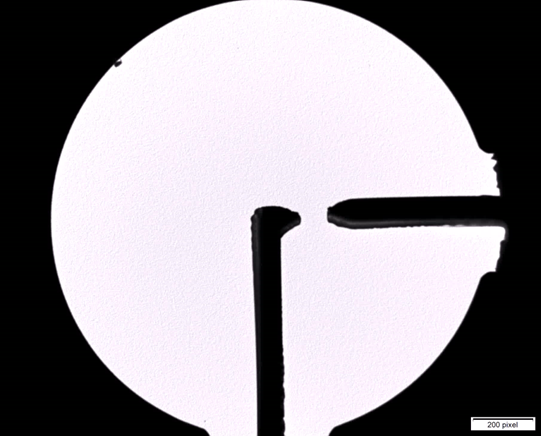

図 3 TEM内動作テストの様子
