【公開日：2025.06.10】【最終更新日：2025.03.18】
課題データ / Project Data
課題番号 / Project Issue Number
24UE5360
利用課題名 / Title
金属材料の極低温環境下における磁場中熱伝導率および抵抗率の測定
利用した実施機関 / Support Institute
電気通信大学 / UEC
機関外・機関内の利用 / External or Internal Use
外部利用/External Use
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）加工・デバイスプロセス/Nanofabrication（副 / Sub）物質・材料合成プロセス/Molecule & Material Synthesis
【重要技術領域 / Important Technology Area】（主 / Main）その他/Others（副 / Sub）-
キーワード / Keywords
冷却設計
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
中司 智教
所属名 / Affiliation
東芝インフラシステムズ株式会社 府中事業所
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
三浦 裕太
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
小林 利章
利用形態 / Support Type
（主 / Main）技術代行/Technology Substitution（副 / Sub）,技術相談/Technical Consultation
利用した主な設備 / Equipment Used in This Project
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
当社製品の開発を進めるにあたり，冷却設計などにおいて低温環境下かつ磁場中の材料物性が必要となる。しかしながら，そのような環境下の材料物性においては，文献などで既知となっていないことが多いため，今回は無酸素銅に対して実測による材料物性の取得を行った。
実験 / Experimental
無酸素銅の試験体に対し，高磁場多目的物性測定システム（PPMS，UE-002）を用い，低温環境下かつ磁場中の熱伝導率測定を行った。
結果と考察 / Results and Discussion
幅0.6 mm，厚さ0.2 mm，長さ40 mmの帯状の試験体に対する測定結果を図1に示す。当該測定結果では，低温側にて測定値が安定していないことがわかる。より安定させるためには，試験体の断面積をさらに小さくし，より長尺化する必要がある。しかしながら，試験体の製作難易度が高くなることで測定結果のバラつきが大きくなることや，製品へ組込む実部品との形状違いによる物性値への影響が懸念される。
図・表・数式 / Figures, Tables and Equations

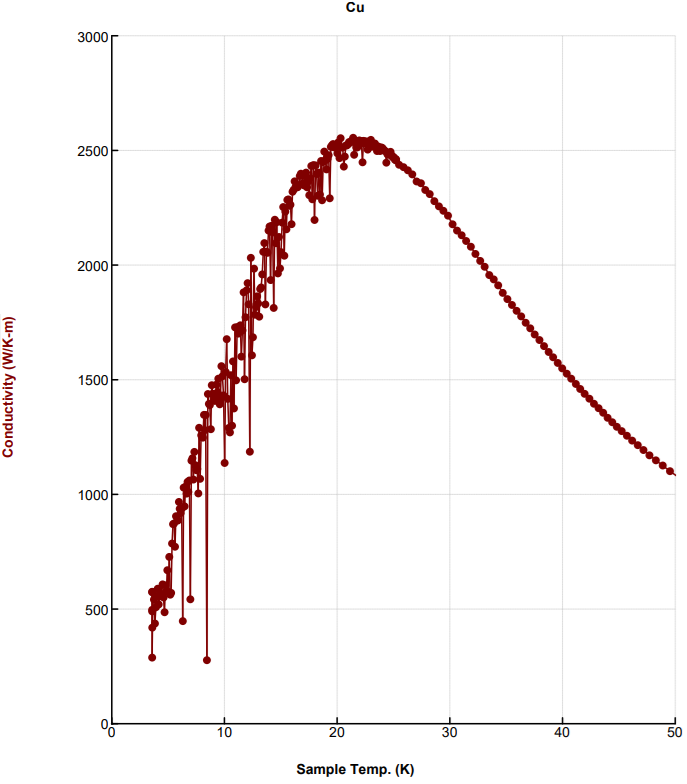

図1 測定結果
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
