【公開日：2025.06.10】【最終更新日：2025.04.01】
課題データ / Project Data
課題番号 / Project Issue Number
24UE5325
利用課題名 / Title
FTIRによる樹脂の透過率測定
利用した実施機関 / Support Institute
電気通信大学 / UEC
機関外・機関内の利用 / External or Internal Use
外部利用/External Use
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）計測・分析/Advanced Characterization
【重要技術領域 / Important Technology Area】（主 / Main）マルチマテリアル化技術・次世代高分子マテリアル/Multi-material technologies / Next-generation high-molecular materials（副 / Sub）-
キーワード / Keywords
X線回折/ X-ray diffraction
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
渡邊 礼菜
所属名 / Affiliation
一般社団法人 先端レーザ樹脂溶着技術・推進コンソーシアム
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
北田 昇雄,三崎 亜衣
利用形態 / Support Type
（主 / Main）機器利用/Equipment Utilization（副 / Sub）,技術補助/Technical Assistance
利用した主な設備 / Equipment Used in This Project
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
我々は樹脂を中赤外領域レーザで溶着する技術の産業普及を目指し、活動している。今回は、溶着ターゲットとなる樹脂の溶着効率について確認するため、樹脂の透過率を測定した。
実験 / Experimental
PEEK、PE、PC、ETFEのシートについて、透過率の測定を行った。
結果と考察 / Results and Discussion
今回は、COレーザでの溶着条件についての基礎データ取得を目的とする。COレーザの波長帯は5.5μmのため、今回の取得データ単位である波数に換算すると1818.1cm-1である。
得られたスペクトルについては、画像データを添付する。
手元にあったサンプルが文献情報と一致するか確認し、概ね一致したため、今回手元にあったサンプルはメーカー特有の仕様ではなく、標準的な樹脂であることが分かった。
また、溶着効率については吸収波形から見て取れるが、やはり樹脂ごとにレーザ波長を調整できると溶着効率が上がることが予想できる。特にPEEK、ETFEについてはデータからも溶着効率が悪くなることが予測できるが、実際に難溶着素材である。
今後は、レーザ発振器の開発などを行う研究者との取り組みを検討し、吸収効率のよい波長帯域での溶着にも取り組みたいと考える。
図・表・数式 / Figures, Tables and Equations

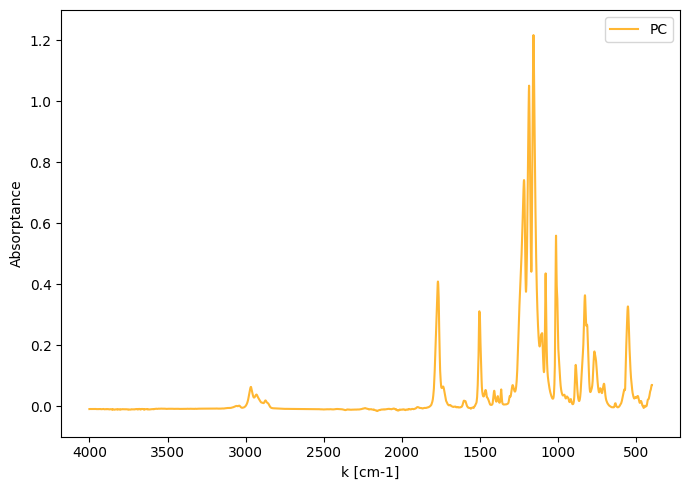

PC

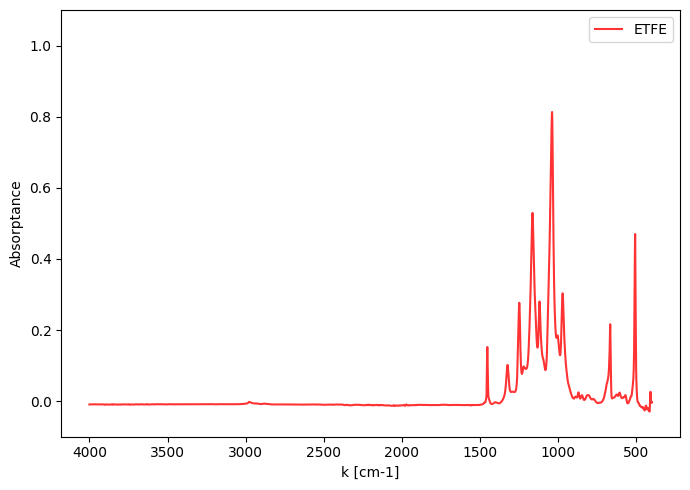

ETFE

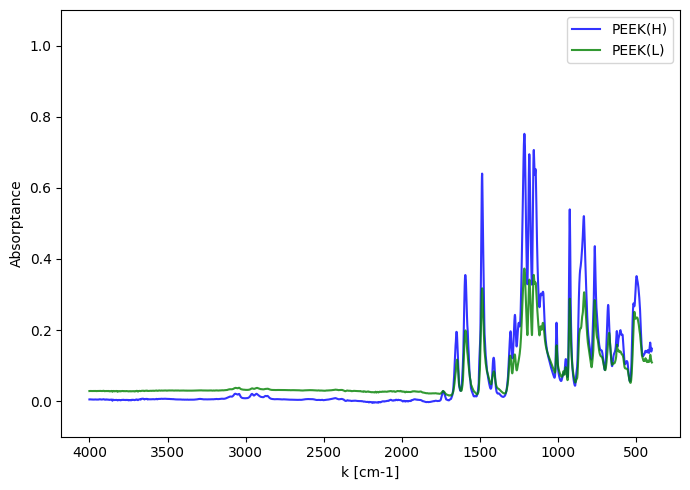

PEEK

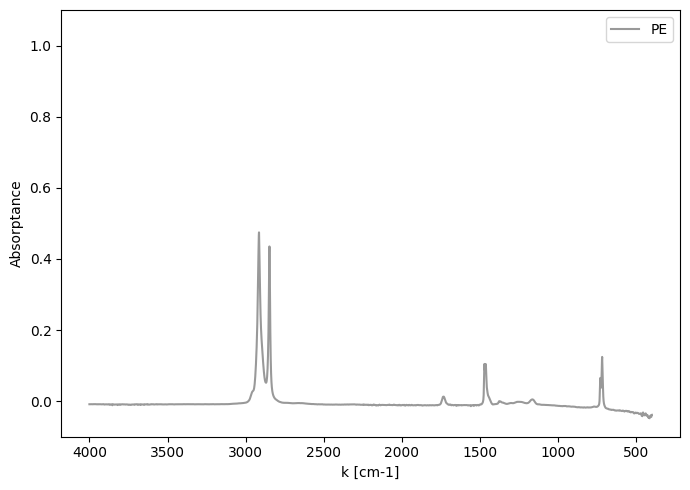

PE
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
