【公開日：2025.06.10】【最終更新日：2025.05.16】
課題データ / Project Data
課題番号 / Project Issue Number
24JI0039
利用課題名 / Title
共重合体の組成解析とモノマー連鎖配列の評価
利用した実施機関 / Support Institute
北陸先端科学技術大学院大学 / JAIST
機関外・機関内の利用 / External or Internal Use
外部利用/External Use
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）物質・材料合成プロセス/Molecule & Material Synthesis（副 / Sub）-
【重要技術領域 / Important Technology Area】（主 / Main）マルチマテリアル化技術・次世代高分子マテリアル/Multi-material technologies / Next-generation high-molecular materials（副 / Sub）-
キーワード / Keywords
循環型高分子材料,バイオベースポリマー,異種材料接着・接合技術/ Dissimilar material adhesion/bonding technology,高強度・生分解性プラスチック/ High-strength, biodegradable plastic, 質量分析/ Mass spectrometry
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
高坂 泰弘
所属名 / Affiliation
国立大学法人 信州大学 学術研究院繊維学系
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
宮里朗夫,四十万谷智子
利用形態 / Support Type
（主 / Main）技術代行/Technology Substitution（副 / Sub）-
利用した主な設備 / Equipment Used in This Project
JI-005：マトリックス支援レーザー脱離イオン化タンデム飛行時間型質量分析計
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
共重合体におけるモノマー連鎖配列の解析のためマトリクス支援レーザー脱離イオン化質量分析を実施した．
実験 / Experimental
マトリックスにDCTB、カチオン化剤にNaIを添加しMALDI-TOF MSを測定した．
結果と考察 / Results and Discussion
2-methylene-4H-benzo[d][1,3]dioxin-4-one (MBDO) とマレイン酸ジメチル (DMM) のラジカル共重合では，DMMが連続したホモ連鎖を含まない一方，MBDOが連続したホモ連鎖が一定数含まれる，交互共重合体が生成したことが示唆された．6,8-di-tert-butyl-2-methylene-4H-benzo[d][1,3]dioxin-4-one (DTB-MBDO) とDMMのラジカル共重合では，DTB-MBDOが連続したホモ連鎖が減少し，理想交互共重合体に近いポリマーが生成したことが示唆された．
図・表・数式 / Figures, Tables and Equations

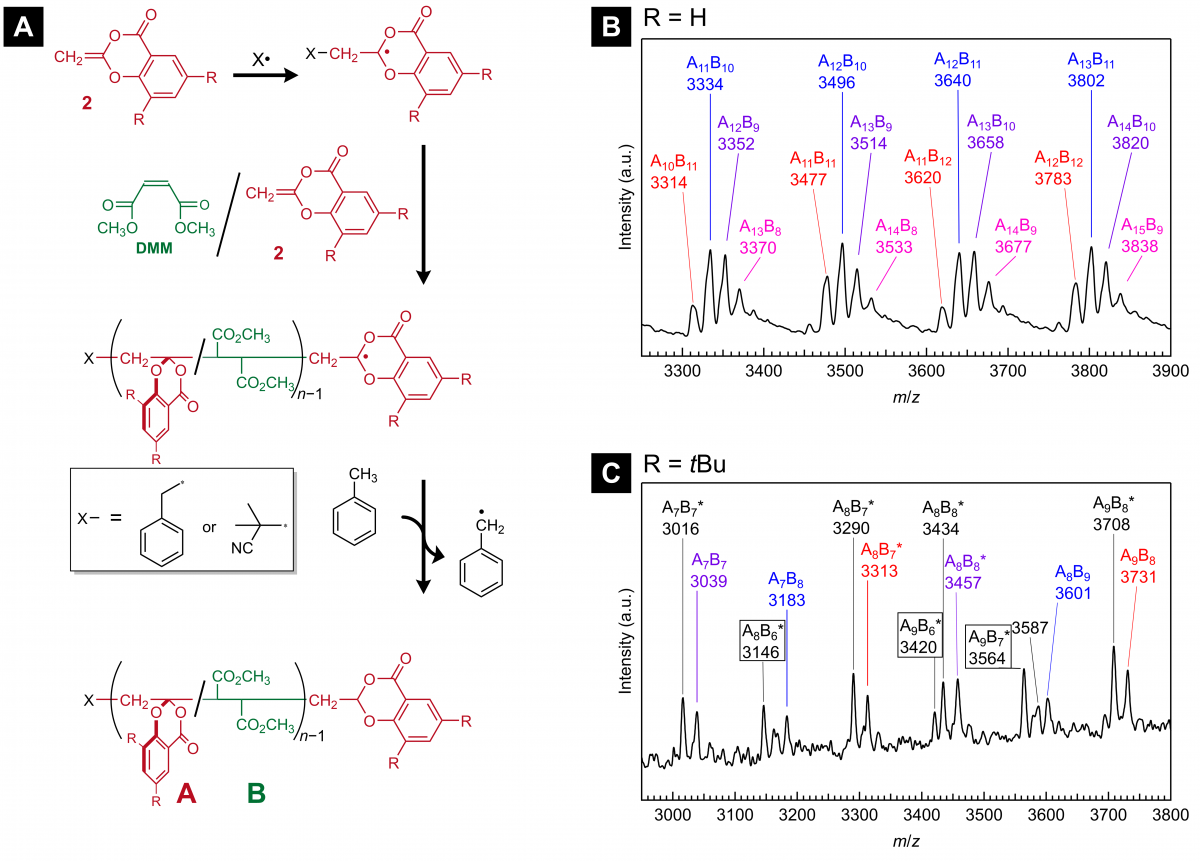

図1. (A) AIBNを開始剤としたトルエン中でのMBDO (R = H) もしくはDTB-MBDO (R = tBu) とDMMの共重合．(B) MBDOとDMMのMALDI-TOF MSスペクトル．(C) DTB-MBDOとDMMのMALDI-TOF MSスペクトル．
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
マトリックスにDHBを使用したところ，イオン化しなかった．
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
