TEM/AFMを用いた超高速計測技術の研究
利用した実施機関 / Support Institute
筑波大学 / Tsukuba Univ.
機関外・機関内の利用 / External or Internal Use
内部利用（ARIM事業参画者以外）/Internal Use (by non ARIM members)
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）加工・デバイスプロセス/Nanofabrication
【重要技術領域 / Important Technology Area】（主 / Main）高度なデバイス機能の発現を可能とするマテリアル/Materials allowing high-level device functions to be performed（副 / Sub）-
キーワード / Keywords
電子顕微鏡/ Electronic microscope,走査プローブ顕微鏡/ Scanning probe microscope,集束イオンビーム/ Focused ion beam,蒸着・成膜/ Vapor deposition/film formation,スパッタリング/ Sputtering,膜加工・エッチング/ Film processing/etching,高品質プロセス材料/技術/ High quality process materials/technique,センサ/ Sensor,光デバイス/ Optical Device
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
藤田 淳一
所属名 / Affiliation
筑波大学数理物質系
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
藤田淳一
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
利用形態 / Support Type
（主 / Main）機器利用/Equipment Utilization（副 / Sub）,技術補助/Technical Assistance
利用した主な設備 / Equipment Used in This Project
BA-009：パターン投影リソグラフィシステム
BA-003：FIB-SEM
BA-018：イオンミリング
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
本研究では、TEM/SEM/AFMとfsレーザーを組み合わせた超高速計測技術開発を行っている。特に、試料の作製においては、2次元半 導体デバイスの動作を可視化するために、極微細な電極パターンを形成す必要がある。その精度は、10 nmオーダー～サブミクロンメート ルの精度が必要である。試料の作成では、顕微レーザ露光装置やEB露光装置によるリソグラフィを用いた。また、リソグラフィに 伴う、金やアルミニウム等の蒸着膜形成、もしくはRFスパッタによる薄膜形成を実施した。この描画パターンを用いて、フェムト秒レーザー励起型超高速電子顕微による光ポンプによる試料表面電位の高速キャリア移動の可視化を検証することができた。
実験 / Experimental
使用した装置はハイデルベルグのパターン投影装置で試料表面上に2層レジストパターンを形成した。パターンは、くし形電極構造、ならびに同心円フレネルゾーンプレートである。その後、蒸着装置もしくはスパッタ装置で約200 nmの厚さの金薄膜を形成し、リフトオフプロセスもしくはイオンエッチング装置により電極パターンを形成し、さらにプラズマクリーナーにて表面処理を行い、テスト試料を作成した。このテスト試料を用いて、フェムト秒レーザー励起型の超高速走査電子顕微鏡（図1）による電極周囲ポテンシャル変化の空間ならびに時間分解計測を実施した。
結果と考察 / Results and Discussion
走査型電子顕微鏡においては、撮影画像の空間分解応を向上させるためには電子間のクーロン相互作用つまり空間電荷効果を抑制しつつ、照射電子線の輝度を上げる必要がある。特に超高速計測を行う場合には、極めて短いパルス電子線を用いることになる。しかし電子線輝度を稼ごうとすると、1つのパルスに含まれる電子数が増えてしまい、空間電荷効果による空間分解能とのトレードオフが生じる。本研究におけるフェムト秒レーザー励起型の電子線励起では、パルス繰り返し周波数を76 MHzまで引き上げ、輝度を維持しつつ１パルス照射で発生する光電子量とは平均約0.8個に抑えて、平均電子線輝度を維持するようにした。その結果、電子パルスが顕微鏡鏡筒内を飛翔中に受ける空間電荷効果を大幅に減らすことができた。その結果として図2に示すように空間分解能を92 nm程度と、大きく向上させることに成功した。また、時間分解能では、約43 psを達成することができた。
図・表・数式 / Figures, Tables and Equations

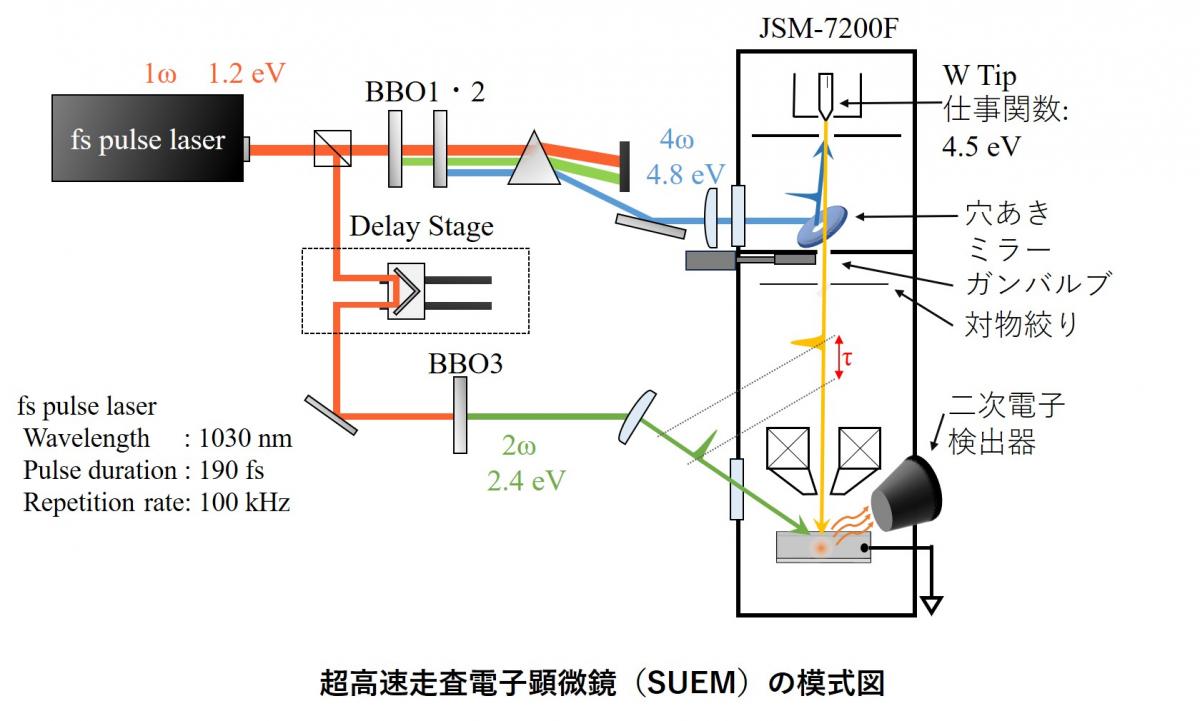

図1 超高速走査電子顕微鏡（SUEM）の模式図

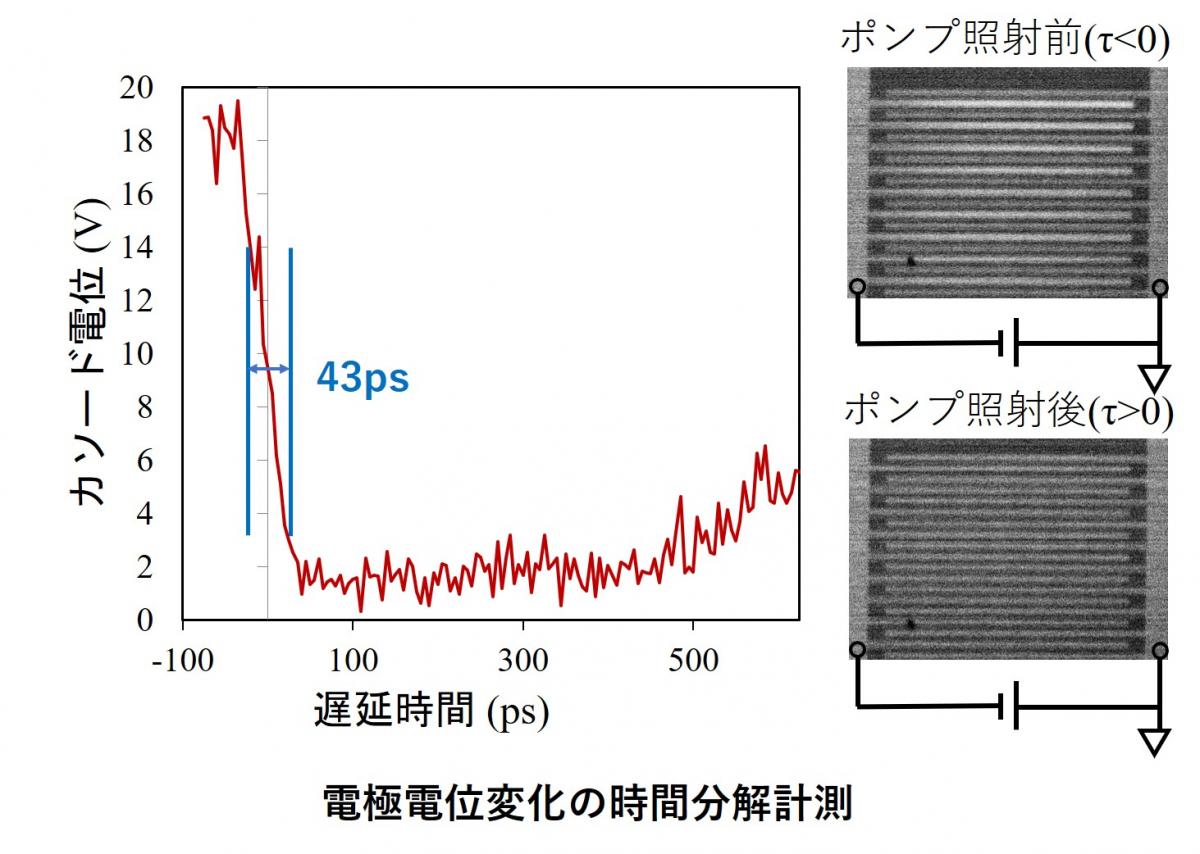

図2 電極電位変化の時間分解計測
