本研究では，パワーデバイス応用や高周波デバイス応用に向けて窒化ガリウム(GaN)系半導体のデバイスの作製や評価に関する基礎研究に取り組んだ．ARIM事業を活用し，フォトリソグラフィ（主にDWL（レーザー直接描画装置 DWL66+2018）），ドライエッチング（汎用ICPエッチング装置 CE-300I, 汎用高品位ICPエッチング装置 NE-550），EB電極蒸着について武田先端知で実施し，AlGaN/GaN高電子移動度トランジスタやその基礎物性解明のためのテストデバイスの試作に成功した．また，新規窒化物材料であるScAlNをバリア層としたデバイスの試作にも取り組み，ScAlN/GaN HEMTの試作実証に成功した．評価の観点では，プロセスの際の光学顕微鏡や段差計（デクタク）を用いた検査，SEM-EDSによる組成評価やXRD（高輝度In-plane型X線回折装置 (XRD)SmartLab(9kW)）による構造特性評価を行なった．また，低温物性の評価については極限環境下電磁物性計測装置(PPMS-14LHattt )や環境制御マニュアルプローバステーション（半導体特性評価システム4200-SCS）を利用した．

実験 / Experimental

前述の研究のうち，代表的な成果として，「AlGaN/GaNヘテロ界面における二次元電子ガス(2DEG)のドリフト速度の解明」に関して紹介する．GaNは高い絶縁破壊電界や高い電子移動度・飽和ドリフト速度を有するため，高周波かつ高出力な電子デバイス応用が注目されている．すでに実用化も始まっているものの，基礎物性やデバイス物理の理解について不十分な点が多く，さらなる性能向上に向けて基礎学理の構築が求められている．高周波特性を決定するのは「飽和ドリフト速度」であるが，これまでAlGaN/GaNヘテロ接合における2DEGのドリフト速度については信頼できる報告がなく，その詳細な特性は未解明であるのが現状である．　本研究では，様々なAl組成を有するAlGaN/GaNヘテロ接合を用意し，HEMTに加えて2DEGのドリフト速度評価用素子を作製・評価することで，ドリフト速度の電界依存性の解明に取り組んだ．半絶縁性SiC基板上に有機金属気相成長法(MOVPE)によってAlGaN/GaNをエピタキシャル成長し，フォトリソグラフィやドライエッチング，電極蒸着などを駆使することで，HEMT，伝送長法(TLM)素子，Hall効果測定用素子を作製した．作製した素子に対してパルス印加によって電流-電圧(I-V)特性を測定し，その特性からドリフト速度-電界特性の抽出を行なった．

結果と考察 / Results and Discussion

　様々なギャップ長のTLM素子に対する測定からドリフト速度-電界特性を抽出したところ，低電界ではドリフト速度は電界に比例し，高電界になるにつれて速度が鈍り，100 kV/cmを超えたあたりで飽和する特性が得られた．低電界域における電子移動度は1500 cm2/Vs程度であり，Hall効果測定の結果と良く一致している．高電界においては飽和ドリフト速度が1.0-1.5e7 cm/s程度となった．ギャップ長によらず一貫した特性が得られ，信頼性の高い結果が得られたことを支持している．Al組成増加につれて電子濃度が高くなり，飽和ドリフト速度がわずかに低下する様子が確認された．この飽和ドリフト速度の低下は，電子濃度の増加につれてより高エネルギーに電子が分布しやすくなり，光学フォノンとの相互作用（特に放出）が生じやすくなったことに起因していると考えている．温度上昇につれて飽和ドリフト速度がやや低下した．これは，光学フォノン数の温度依存性で概ね説明できるが，低温域については電子の縮退状態に応じてその特性が変わることを見出した．具体的には，低電子濃度の場合には，全ての温度領域で飽和ドリフト速度が線形に低下したのに対し，高電子濃度域では，低温では一定の飽和速度であり，200 K付近から線形に低下し始める特性が見られた．この温度依存性の違いについては引き続き，理論的な研究が必要であるが，AlGaN/GaN 2DEGのドリフト速度の電界依存性，電子濃度依存性，温度依存性について包括的な評価に成功し，デバイス応用上で必須となる飽和ドリフト速度の理解および正確なパラメータを提示することに成功したという点で，学術的・工学的に極めて意義深い結果が得られたと言える．

図・表・数式 / Figures, Tables and Equations

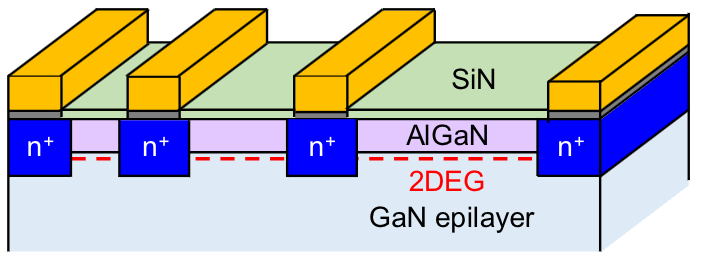

Fig. 1. Schematic cross section of the TLM structure. AlGaN/GaN heterostructure was grown by MOVPE on semi-insulating substrate. Selective regrowth of n+GaN was performed to make an ohmic contact. SiNx passivation layer was formed by PECVD.

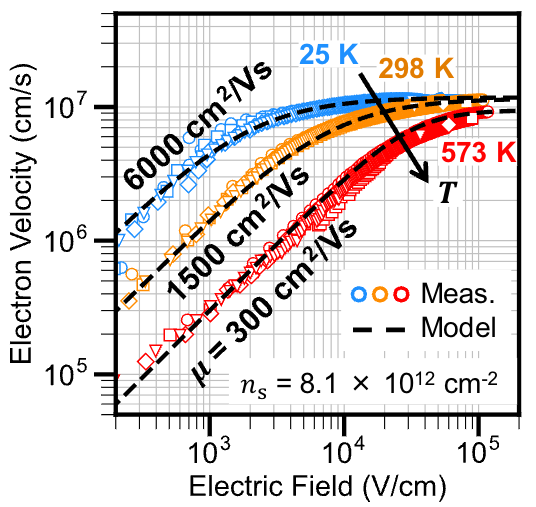

Fig. 2. The representative image of the velocity-field cuves of 2DEG in AlGaN/GaN heterostructure at 25 K, 298 K and 573 K.

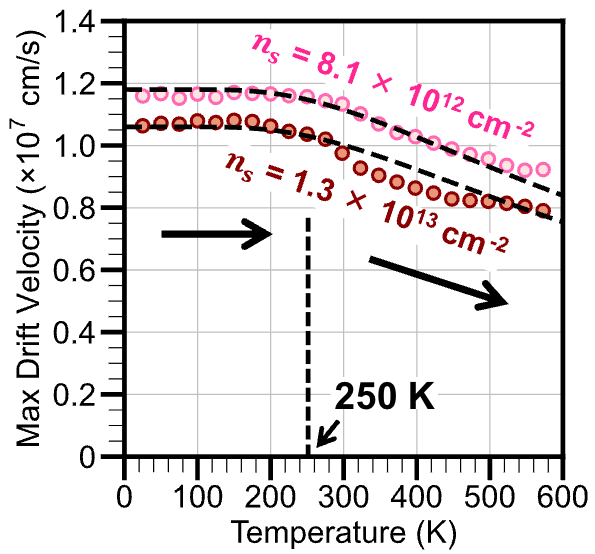

Fig. 3. The temperature dependence of the saturation velocity of 2DEG in AlGaN/GaN heterostructure.
