報告書データ / Report

概要(目的・用途・実施内容)/ Abstract (Aim, Use Applications and Contents)

地球規模での環境への影響が危惧されていることから,カーボンニュートラル社会の構築が世界的な課題となっている.このような状況下,CO2から有用物質を得る手法として電解還元が注目されている.多くの電極触媒ではCOおよびHCOOHが得られるが,Cuを電極触媒として用いるとメタンやエチレン,エタノール等が得られる事が知られている.我々はこれまで,ZnあるいはAlを添加したCu2Oを電極触媒に用いることでエチレンが比較的高いファラデー効率(FE)で得られることを明らかにしてきた.今回,Al添加Cu種多孔質電極触媒を担持したガス拡散電極(GDE)に対して疎水性ポリマーであるPTFEを添加することで耐久性およびエチレン選択率が向上する事を見出した.

実験 / Experimental

Cu種多孔質電極触媒はカーボンブラックが塗布されたカーボンペーパーを基材に用い, GDEとして評価した.DCマグネトロンスパッタ法によって,まずは触媒層の脱落抑止を目的としてCu層を形成し,さらに前駆体であるAl-Cu合金層を形成,それらを塩酸でエッチングを施こし,Alを除去することでCu種多孔質電極触媒を得た.PTFEを触媒層に添加する際には,Cu層形成後に静電スプレー法によってPTFE微粒子層を形成したのちにCu-Al合金層を形成した上でエッチングを施した.CO2電解還元は電解液に1 MのKHCO3水溶液(pH 8-9)を用い,ポテンショスタット(北斗電工,HZ-7000)に試料,可逆水素電極(RHE),対極としてPtメッシュ電極を接続した3電極系で計測を行った.気相生成物はマイクロGC(ジーエルサイエンス, Agilent 990マイクロGC)を用いたオンライン分析で,液相生成物は反応終了後の反応液を採取してFID-GC(アジレント, 8890GCシステム)により定量した.構造解析にはハイスループット電子顕微鏡(JEM-2800),高分解能走査型分析電子顕微鏡(JSM-7800F Prime),環境対応型超高分解能走査透過型電子顕微鏡(JEM-ARM200FCold FE),集束イオン/電子ビーム 複合ビーム加工観察装置(JIB-4600F)を用いた.また,酸化状態解析には多機能走査型X線光電子分光分析装置(XPS)を用いた.

結果と考察 / Results and Discussion

Fig.1 にPTFE添加多孔質Cu種電極の断面SEMおよびEDSマッピング測定の結果を示す.基材と下地層のCuと多孔質Cu層の間にPTFE由来のFが検出されている.このことから,多孔質なPTFE層を内包する形で多孔質Cu種電極が形成されていることが確認できる.GDEによるCO2電解還元においては反応サイトへCO2が効率的に行われる必要があり,この多孔質PTFE層は反応物であるCO2および生成物であるエチレンへのパスを提供することが期待できる.反応試験の結果,PTFE添加により24時間経過時点でのエチレンへの電流効率が3.5%から54.7%へと大幅に向上することが確認された.これは前述のCO2およびエチレンへの効率的供給・除去経路の構築に加え,長時間の反応においても電解液の触媒層への過度の侵入が抑止されたためであると考えられる.

図・表・数式 / Figures, Tables and Equations

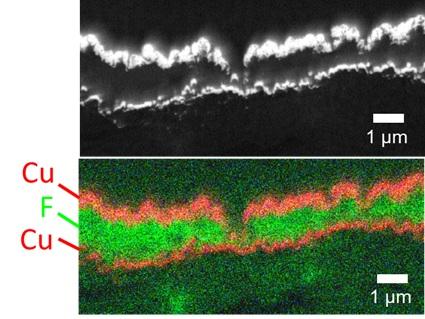

PTFE添加多孔質Cu種電極の断面SEM像およびEDSマッピング測定結果


その他・特記事項(参考文献・謝辞等) / Remarks(References and Acknowledgements)


成果発表・成果利用 / Publication and Patents

論文・プロシーディング(DOIのあるもの) / DOI (Publication and Proceedings)
  1. Yoshitomo Seki, Porous Copper‐PTFE Hybrid Electrocatalyst for CO2 Reduction with High C2+ Selectivity, ChemElectroChem, 12, (2024).
    DOI: 10.1002/celc.202400536
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
  1. 宮村 純司,Veiga Lionel Sebastian,関 良朝,浅見 明太,嶺岸 耕,杉山 正和,"粒子転写法を用いて作製したBiVO4光電極におけるコンタクト層金属の影響"電気化学会第92回大会(東京),令和7年3月18日
  2. 関 良朝,明畠 未樹,仲谷 友孝,小金澤 智之,杉山 正和,嶺岸 耕, "Nafion修飾CuO電極のCO2電解中その場X線回折による構造評価"電気化学会第92回大会(東京),令和7年3月18日
  3. 熊谷 啓,嶺岸 耕,江部 広治,杉山 正和, "CO2電解還元に向けた錯体様Cu(I)触媒の開発と評価"電気化学会第92回大会(東京),令和7年3月18日
  4. L. S. Veiga, M. Sugiyama, and T. Minegishi "Enhanced Charge Separation and Hydrogen Evolution from Water over ZnTe-CdTe Solid Solution Based Photocathode with a Composition Gradient" PRiME 2024 (Honolulu, U. S. A.) 2024年10月6日
  5. Y. Seki, H. Kumagai, M. Sugiyama, and T. Minegishi"Electrochemical CO2 Red10uction Using Porous Cu Electrodes with Polymer Addition" PRiME 2024 (Honolulu, U. S. A.) 2024年10月10日
  6. Tsutomu Minegishi “Electrocatalytic reduction of carbon dioxide” 2024 KIChE Spring Meeting (Jeju), 2024年4月25日
  7. Tsutomu Minegishi “(Photo)electrochemical devices for carbon neutrality” Materials Challenges in Alternative and Renewable Energy 2024 (Jeju), 2024年8月20日
特許 / Patents

特許出願件数 / Number of Patent Applications:0件
特許登録件数 / Number of Registered Patents:0件
