概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
リチウムイオン二次電池の研究がノーベル賞を受賞して以降、バッテリー材料の高性能化に向けた研究開発が精力的に進められている。さらなる性能向上を実現するには、透過型電子顕微鏡（TEM）を用いた電池材料のミクロ構造評価が重要視されている。
リチウムイオン電池材料を電子顕微鏡で評価するには、試料調製から観察までを大気に晒さずに搬送できる手法と、電子線照射によるダメージを抑制するための試料冷却技術が必要不可欠である。弊社ではこれまで、大気非暴露での搬送が可能な冷却ホルダーの開発に成功してきた。
一方、冷却下での通電によって材料の充放電挙動を観察するニーズも高まっている。そのため、既存の試料ホルダーにMEMSデバイスを組み込み、通電や加熱などの機能を付加できる新たな試料ホルダーを検討・開発した。本報告では、その開発経過および評価結果について述べる。
実験 / Experimental
本実験では、メルビル社製の液体窒素冷却ホルダーを改造し、MEMSチップを装着できる構造に変更した。また、MEMSチップを取り付ける位置に、一般的なφ3 mm試料を取り付けられるようにするアタッチメントを追加で用意した。
MEMSチップおよびφ3 mmアダプタは、ホルダーに設置された4極端子によって上部から挟み込み固定する方式を採用している。試料としては、Agar社製のAu-Pdスパッタリング膜（S106）と、ハルタゴールド社製のTiO2担体上に金ナノ粒子を担持したサンプル（RR2Ti）を使用した。S106はφ3 mmアタッチメントに固定して観察を行い、RR2Tiは加熱用MEMSチップ上に分散して作製した。
MEMSチップには、Norcada社とメルビル社が共同開発した加熱用チップを使用した。観察には透過型電子顕微鏡（JEM-ARM200F Cold FEG）を用い、高分解能像を取得した後、FFT（Fast Fourier Transform）を用いて分解能を評価した。観察温度は、S106を-137℃、MEMSチップ上に分散したRR2Tiを500℃の条件でそれぞれ観察した。
結果と考察 / Results and Discussion
図1に、-137℃で取得したS106のTEM像と対応するFFT像を示す。TEM像からはAu-Pdの格子が鮮明に観察され、FFT像ではパターンが等方的に広がっていることが確認された。
図2に、500℃で取得したRR2TiのTEM像およびそのFFT像を示す。こちらでもAuとTiO2の格子構造が鮮明に観察され、FFT像はS106同様、等方的な広がりを示した。これらのFFT像の比較から、4極端子による上部からの固定方式でも振動の影響が小さいことが示唆された。
以上より、新たに開発したホルダーとMEMSチップを組み合わせたシステムは、冷却下および高温下の両条件で安定した高分解能観察が可能であると考えられる。今後は、通電を伴うその場観察における充放電挙動の評価など、電池材料研究へのさらなる応用展開が期待される。
図・表・数式 / Figures, Tables and Equations

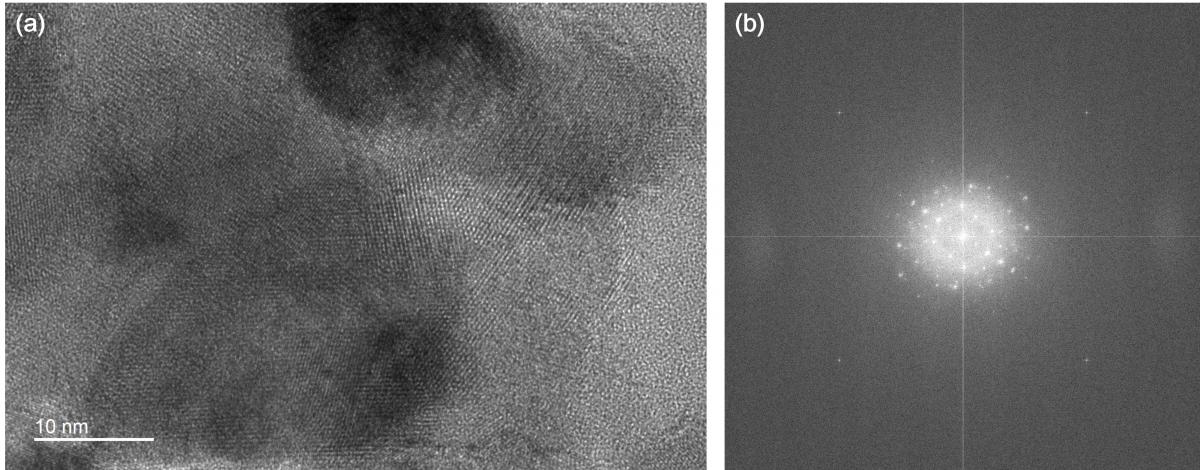

Fig 1: (a). -137℃冷却時のAu-PdのTEM像および、(b). (a)のTEM像から得られたFFT像。鮮明なTEM像と動径方向に均一に広がったFFT像が観察されている。

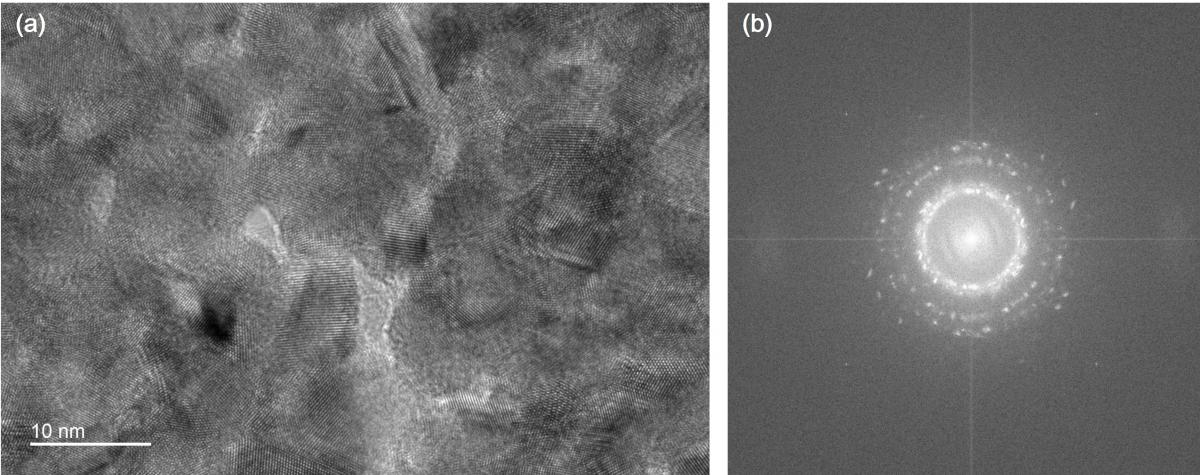

Fig ２: (a). 500℃加熱時のAu/TiO2のTEM像および、(b). (a)のTEM像から得られたFFT像。鮮明なTEM像と動径方向に均一に広がったFFT像が観察されている。
