ハロゲン化金属ペロブスカイト型半導体は組成ABX₃のペロブスカイト構造からなる半導体で，Aが一価カチオン（Cs⁺，CH₃NH₃⁺など），Bが金属イオン（Pb²⁺，Sn²⁺など），Xがハロゲンイオン（I⁻，Br⁻など）である。このハロゲン化金属ペロブスカイト型半導体を光吸収層に用いた薄膜太陽電池は，「ペロブスカイト太陽電池」と呼ばれ，ペロブスカイト型半導体の層で光を吸収しキャリアを生成する。発電効率の高い次世代太陽電池として注目を集めている。 ペロブスカイト太陽電池の光吸収層は大半の場合，一様な組成の材料を扱っているが，太陽電池材料のひとつである化合物半導体では，厚み方向で組成が異なる２種類を接合したヘテロ構造により効率を向上させる技術が確立されている。ペロブスカイト太陽電池に応用することができれば化合物半導体と同様に，開放端電圧の増大，吸収端の長波長化による光電流の増大，電子正孔対の生成・取り出し効率向上などの利点が期待される。CsSnBr₃とCsPbBr₃のヘテロ構造薄膜の安定性を評価するために、共蒸着法で作製したヘテロ構造の組成の深さ方向の分布を多機能走査型X線光電子分光分析装置XPSwithAES(PHI 5000 Versa ProbeⅢ)(設備ID UT-308)により評価することを試みた。

実験 / Experimental

表面及び厚み方向の化学組成分布を確認するためにArイオンによるスパッタリングをしながらXPSスペクトル測定を行った。PHI 5000 Versa ProbeⅢ(設備ID UT-308)を使用した。試料は、CsSnBr₃とCsPbBr₃のヘテロ構造薄膜である（図1）。 加速電圧1 kVでArイオンを加速し，薄膜表面をスパッタリングとXPS のナロースペクトル測定を交互に繰り返し，各層の元素組成を分析した（図2）。詳細な元素分析を行うため，エネルギー範囲を目標とするイオンの電子軌道のエネルギー付近に限定して検出を行った。そのほか、昨年の研究の補足のためUT-202(XRD; SmartLab 9kW),UT-303(分光エリプソメータ)で若干数の実験を行なった。

結果と考察 / Results and Discussion

解析ソフトMulti Pak (version 9.9.3) を用いGauss-Lorentz関数によるフィッティングを行った。Sn 3d軌道，Pb 4f軌道，Cs 3d軌道，Br 3d軌道それぞれのピーク強度とスパッタリング時間の関係を図3に示す（それぞれの元素のピークの最大値で規格化）。XPSスペクトルでは，ピーク強度比が組成比と対応する。すなわち，Snの組成はSn 3d軌道，Pbの組成はPb 4f軌道，Csの組成はCs 3d軌道，Brの組成はBr 3d軌道のピーク強度と対応する。本実験では、スパッタリング速度・計測回数が下層のCsSnBr₃層に到達はしていなかったが、上層のCsPbBr₃層にはSnイオンはほとんど混入しておらず、混晶化はほとんど起きていないことが確かめられた。

図・表・数式 / Figures, Tables and Equations

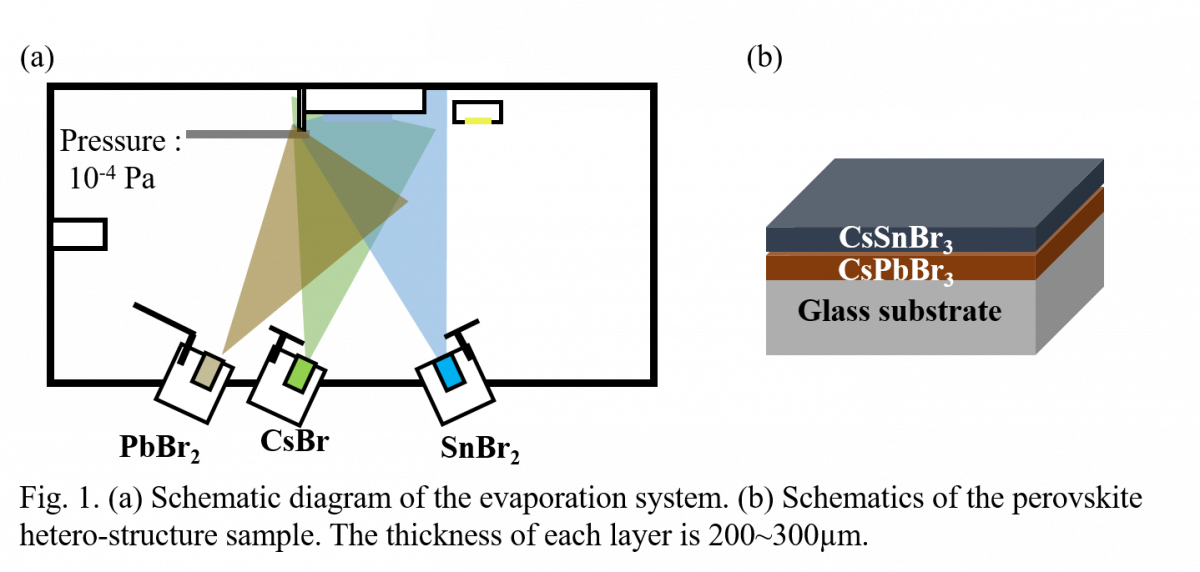

Fig. 1. (a) Schematic diagram of the evaporation system. (b) Schematics of the perovskite hetero-structure sample. The thickness of each layer is 200~300µm.

Fig. 2. XPS spectra for each element ions with Ar-ion sputtering. (a) Cs3d. (b) Br3d. (c) Sn3d5. (d) Pb4f.

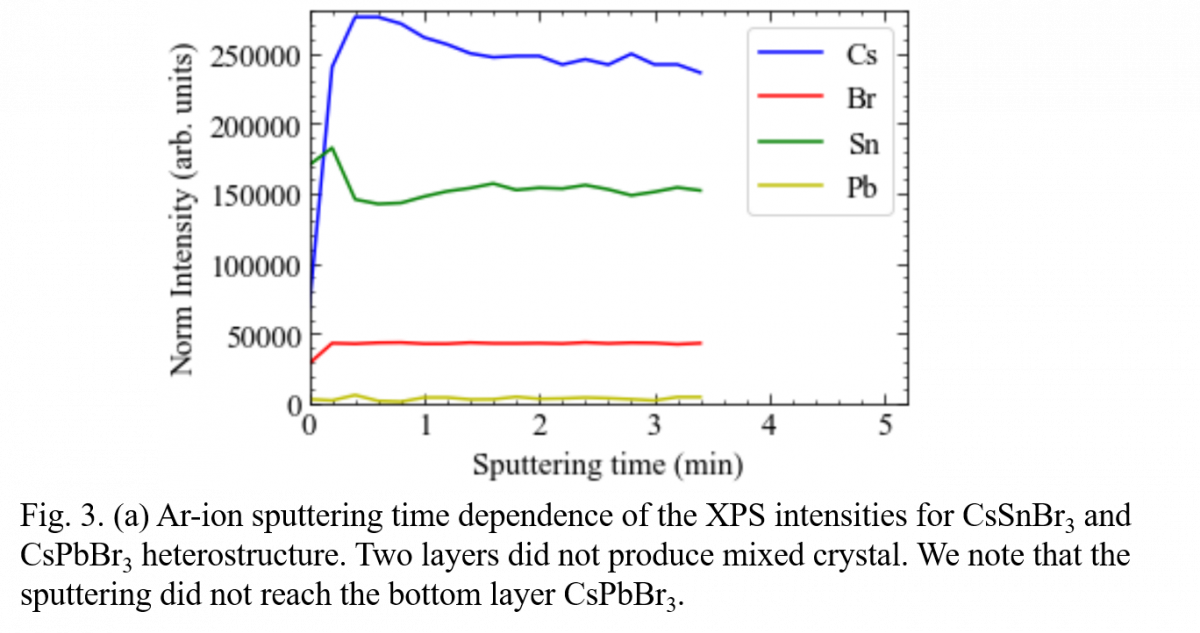

Fig. 3. (a) Ar-ion sputtering time dependence of the XPS intensities for CsSnBr3 and CsPbBr3 heterostructure. Two layers did not produce mixed crystal. We note that the sputtering did not reach the bottom layer CsPbBr3.

その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)

東京大学大学院工学系研究科附属総合研究機構ナノテクノロジープラットフォームの沖津康平様には、XPS装置 Versa Probe III (設備ID UT-308)の使用方法について詳細にご教授いただきました。深く御礼申し上げます。
