利用報告書 / User's Reports | ARIM Japan公式ホームページ

【公開日：2025.06.10】【最終更新日：2025.05.09】

課題データ / Project Data

課題番号 / Project Issue Number

24UT0029

利用課題名 / Title

QOLの向上を目指すバイオマテリアルの構造解析

利用した実施機関 / Support Institute

東京大学 / Tokyo Univ.

機関外・機関内の利用 / External or Internal Use

外部利用/External Use

技術領域 / Technology Area

【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-

【重要技術領域 / Important Technology Area】（主 / Main）次世代バイオマテリアル/Next-generation biomaterials（副 / Sub）マルチマテリアル化技術・次世代高分子マテリアル/Multi-material technologies / Next-generation high-molecular materials

キーワード / Keywords

ポリエチレングリコール，Durug delivery system，ベシクル，ミセル,DDSマテリアル/ DDS material,電子顕微鏡/ Electronic microscope,高強度・生分解性プラスチック/ High-strength, biodegradable plastic

利用者と利用形態 / User and Support Type

利用者名（課題申請者）/ User Name (Project Applicant)

渡邉捷太

所属名 / Affiliation

東京都立大学大学院都市環境科学研究科環境応用化学域

共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes

後藤　悠兵,宮澤　麻衣

ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes

寺西亮佑

利用形態 / Support Type

（主 / Main）技術補助/Technical Assistance（副 / Sub）-

利用した主な設備 / Equipment Used in This Project

UT-011：有機材料ハイコントラスト透過型電子顕微鏡

報告書データ / Report

概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)

新規合成ポリマー（コレステロール末端修飾PEG; Chol-U-Pr-mPEG₂₀₀₀及びChol-U-Et-mPEG₅₀₀）集合体の形態を透過型電子顕微鏡(TEM)観察により明らかにすることを試みてきた．動的光散乱(DLS)の測定結果から従来のPEG分子量2000のChol-U-Pr-mPEG₂₀₀₀では粒径が20‐30 nm程度であったのに対し，PEG分子量500のChol-U-Et-mPEG₅₀₀では粒径が80‐90 nmと、比較的大きな粒径を持つことが観察されていた．本報告においてはこれら集合体の臨界会合濃度 (CAC) 以上，以下における粒子の形態を観察した．

実験 / Experimental

【装置】有機材料ハイコントラスト電子顕微鏡：JEM-1400【実験方法】 Chol-U-Pr-mPEG₂₀₀₀，Chol-U-Et-mPEG₅₀₀のリン酸カリウム緩衝液溶液をそれぞれCAC以上，以下で調製後した．親水化処理したグリッド上を1%酢酸マグネシウム処理し，溶液を滴下した後．2%リンタングステン酸と混合して、余分な溶液を拭き取った。その後、JEM-1400を用いてTEM観察した。

結果と考察 / Results and Discussion

Chol-U-Pr-mPEG₂₀₀₀，Chol-U-Et-mPEG₅₀₀はいずれにおいてもそれぞれ，CAC以上ではDLSの結果と一致する20‐30 nm，80‐90 nmの直径を有する球状形状が観察された (Fig.1, 2)．CAC以下の濃度条件では，いずれにおいても粒子は観察されなかった (Fig.3, 4)．また，Chol-U-Et-mPEG₅₀₀粒子からは中空構造が観察され，ベシクルを形成していることが示唆された．

図・表・数式 / Figures, Tables and Equations

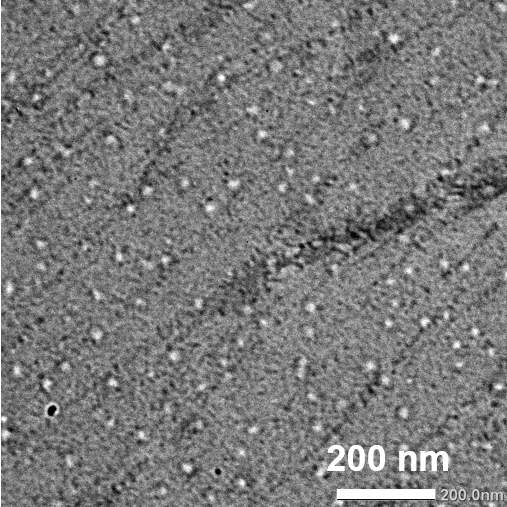

Fig. 1. Chol-U-Pr-mPEG₂₀₀₀ above CAC.

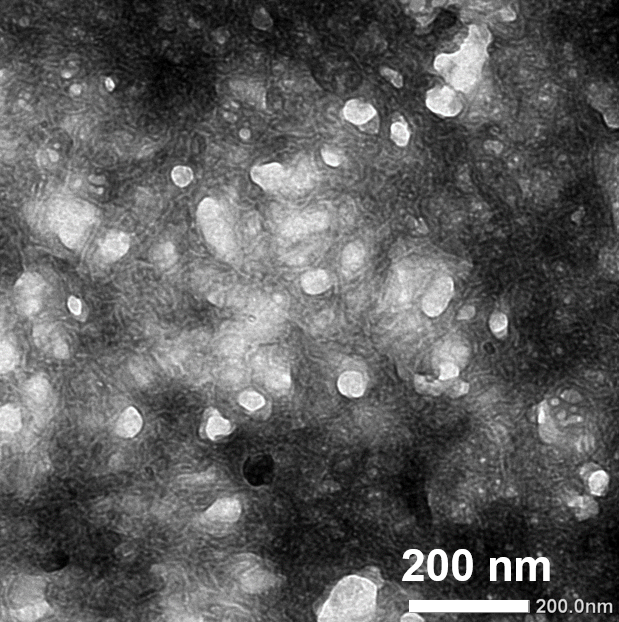

Fig. 2. Chol-U-Et-mPEG₅₀₀ above CAC.

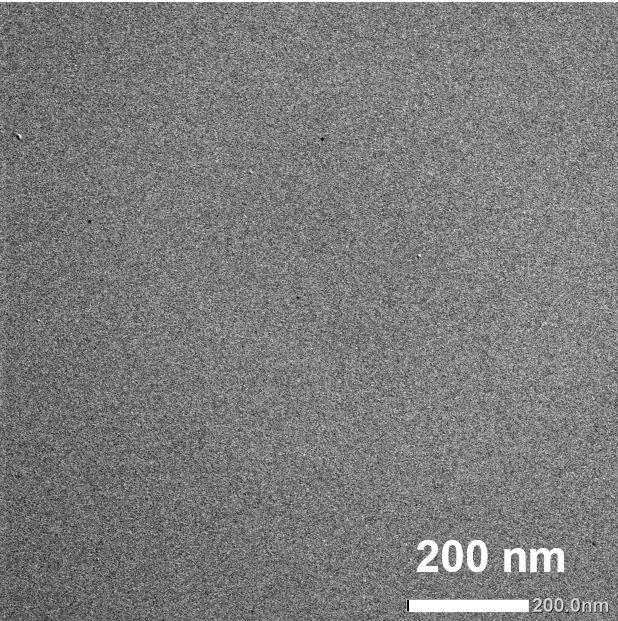

Fig. 3. Chol-U-Pr-mPEG₂₀₀₀ below CAC.

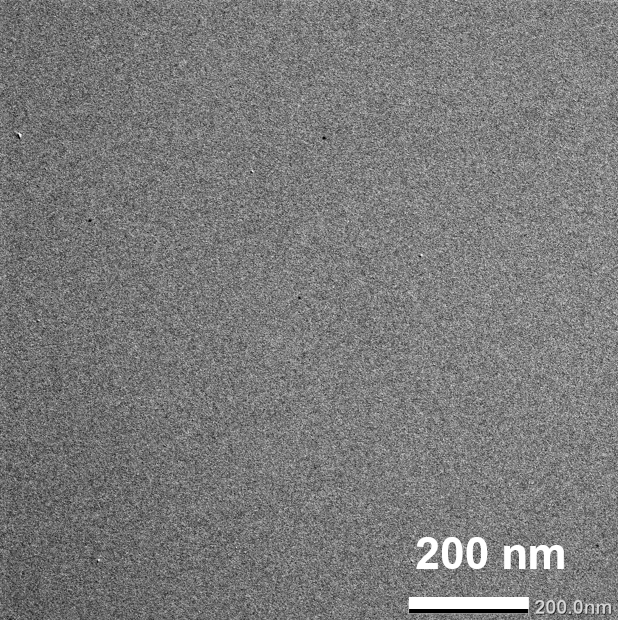

Fig. 4. Chol-U-Et-mPEG₅₀₀ below CAC.

その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)

特許：ベシクル及びその薬物送達のための使用，特願2022-76777，特開2023-165564，2023.

成果発表・成果利用 / Publication and Patents

論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)

Shota Watanabe, Cholesterol-end-modified–PEG vesicle: DDS carrier with long-term stability to encapsulate a drug model by facile preparation, Chemistry Letters, 53, (2024).
DOI: 10.1093/chemle/upae166
Shota Watanabe, Inhibition of Aβ Aggregation by Cholesterol-End-Modified PEG Vesicles and Micelles, Pharmaceutics, 17, 1(2024).
DOI: 10.3390/pharmaceutics17010001

口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.

Shota Watanabe, Shoichiro Asayama, 10th Catalysis and Sensing for Our Environment Symposium (CASE 2024) at TMU, 2024.　2024.4.10
渡邉捷太，朝山章一郎，第53回医用高分子シンポジウム，　2024.7.23
渡邉捷太，朝山章一郎，第99回高分子学会関東支部武蔵野地区高分子懇話会.　2024.10.15
Shota Watanabe, Shoichiro Asayama, Post-A3 Foresight: Japan-China-Korea Symposium for Material Symbiosis ，2024.10.25
渡邉捷太，朝山章一郎，第43回日本認知症学会学術集会，2024.11.21

特許 / Patents

特許出願件数 / Number of Patent Applications：1件
特許登録件数 / Number of Registered Patents：1件
