概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
セラミックス焼結体は、電子回路の基板、プラグなど自動車部品、電子材料のコンデンサーやバリスター、碍子など、様々な用途で使用されている多結晶であるが、その電気的特性および機械的強度のばらつきが大きな問題点になっている。そのような諸特性は、2つの結晶が面する粒界における格子整合性と密接に関係すると考えられているが、その詳細は不明である。粒界諸特性の発現挙動が大きく遷移する対応方位関係のCSL(Coincidence Site Lattice)粒界だけでなく、非CSL粒界の粒界局所構造についても解析が進められている[1]。本研究では、多結晶体で現れる粒界三重点の原子構造を明らかにすることを目的とした。
実験 / Experimental
モデル系とした酸化マグネシウム(MgO)多結晶体を作製する目的で、FeCoの結晶基板の上にMgOをスパッタリングすることで、MgO薄膜の作製を試みた。さらにMgO薄膜のみが得られるようバックシニング法でFoCo基板側から機械研磨、ディンプリングすることで薄片化を行った。MgO膜の結晶性や粒界三重点構造について、球面収差補正走査透過型電子顕微鏡(Cs-STEM JEOL JEM-ARM200F)を用いて、観察を行った。
結果と考察 / Results and Discussion
汎用TEMによる予備観察では、５～10nm程度の大きさの粒径の多結晶体が形成されており、膜面法線がMgOの[001]軸に平行になるよう配向していることが明らかになった（Fig.1(a)）。これは、FeCo基板結晶とミスマッチを最小化するようにMgO粒が基板の結晶方位に対して配向して微粒子化したものと思われる。Cs-STEMによる高分解能像観察では、特定の種類のCSL粒界が高い出現頻度で観察された。一方、粒界三重点は、点ではなく2～3nm程度の幅を持って存在しており、Fig.1(b)のように原子間距離を保った一見ランダムな原子配列が観察された。しかし、MgO膜は10nm程度の厚みがある上、膜面法線方向に25個ほどの原子が規則的に整列していなければ明瞭なコントラストを示すはずがないため、膜面内ではランダムだが、法線方向には規則配列した特異な原子構造を持っていることが分かった。このように粒界三重点では、2次元的な粒界とは異なる構造を持つ場合があることが明らかになった。
図・表・数式 / Figures, Tables and Equations

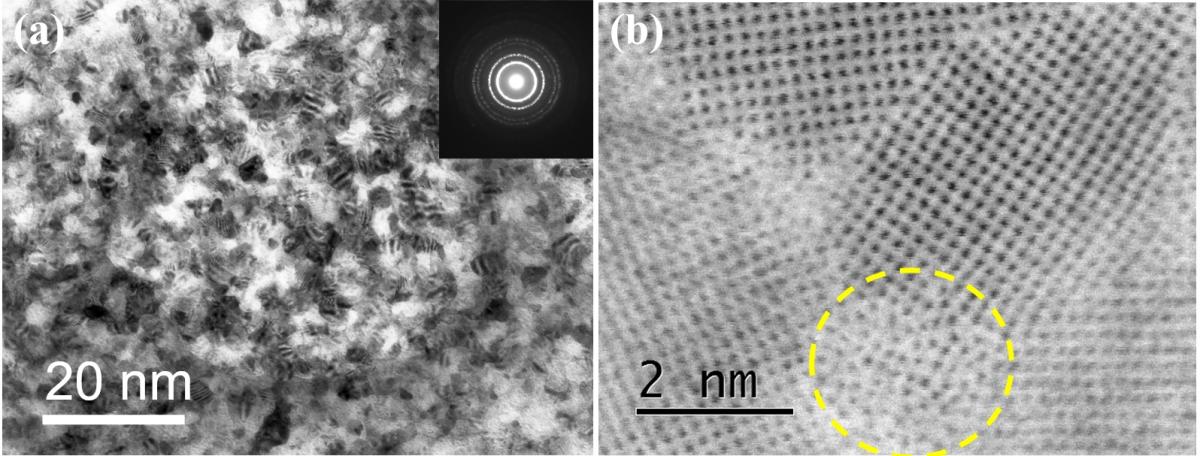

Fig. 1(a) Plan-view TEM Image of MgO Thin Film along [001] Axis. (b) ABF-STEM Image of MgO Grain Boundary Triple Junction.
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
[1] K.Inoue, M.Saito, Z.Wang, M.Kotani, Y. Ikuhara, “The Decomposition Formula of <001> Symmetrical Tilt Grain Boundaries”, Mater. Trans., 56, 1945-1952 (2015).
