【公開日：2025.06.10】【最終更新日：2025.04.03】
課題データ / Project Data
課題番号 / Project Issue Number
24KT0021
利用課題名 / Title
潤滑グリースの3次元モデル取得及び3次元解析
利用した実施機関 / Support Institute
京都大学 / Kyoto Univ.
機関外・機関内の利用 / External or Internal Use
内部利用（ARIM事業参画者以外）/Internal Use (by non ARIM members)
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-
【重要技術領域 / Important Technology Area】（主 / Main）次世代ナノスケールマテリアル/Next-generation nanoscale materials（副 / Sub）-
キーワード / Keywords
グリース,増ちょう剤,ナノ粒子/ Nanoparticles,ナノ多孔体/ Nanoporuous material,電子顕微鏡/ Electronic microscope,集束イオンビーム/ Focused ion beam
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
CHUN HANUL
所属名 / Affiliation
京都大学大学院
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
平山朋子
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
根本 隆
利用形態 / Support Type
（主 / Main）技術補助/Technical Assistance（副 / Sub）,技術代行/Technology Substitution
利用した主な設備 / Equipment Used in This Project
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
グリースは転がり軸受や滑り軸受などの潤滑剤として幅広く使われている。しかし、その重要性に比べて行われている基礎研究は非常に乏しく、グリースの成分物質である基油と増ちょう剤の相互の影響及びそれらはグリースの潤滑性能に及ぼす影響はまだ十分調べられてない。従って、本実験ではその第一ステップとして、グリースの3次元構造の取得を目的に、収束イオンビーム走査型電子顕微鏡を用いて基油中に3次元的に分散されている増ちょう剤の3次元ネットワーク構造を取得しようとした。
実験 / Experimental
具体的にはアルキルヂフェニールエテール(Alkyl diphenyl ether, ADE)を基油と12-ヒドロキシステアリン酸リチウム増ちょう剤を用いて制作したリチウム系グリース及び、同一基油及び芳香族ウレア増ちょう剤を用いて制作したウレアグリースをを-150℃で凍結させ、凍結されたグリースをイオンビームで連続切断することで3次元構造を取得しようとした。印加電圧は3kVであり、プローブは3(ビーム電流5pAに相当)であった。
結果と考察 / Results and Discussion
図1のように、２つのグリースにおいて凍結させビームで断面を切ることは成功したが断面から２つの区別がつかなかった。その理由としては、基油であるADEと各増ちょう剤の電子放出量が同じレベルであるため、電子顕微鏡での観察でコントラストが低かったことが原因と考えられる。
従って、基油と増ちょう剤の区別及びcryo FiB Semを用いてグリースの3次元観察を行うためには、片方の電子放出量を大きくさせる必要があると考えられる。
図・表・数式 / Figures, Tables and Equations

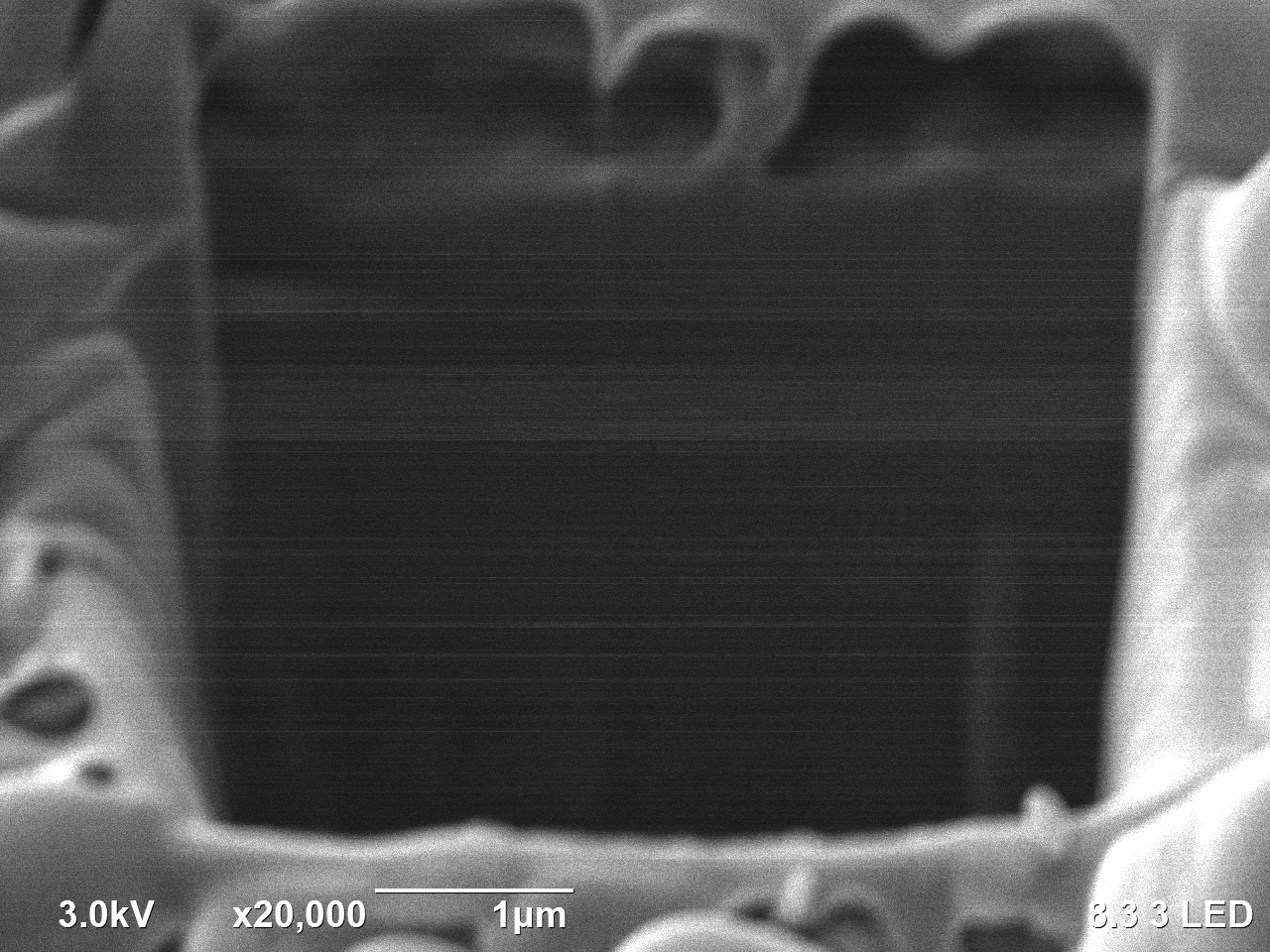

図1 イオンビームで切断した増ちょう剤の断面
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
