概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
電子ビーム（EB）描画装置（F7000S-KYT01）を用いたラインアンドスペース（L/S）の描画において、L/Sの向き（縦方向と斜め方向）、およびL/SのDuty比が異なるパターンが混在したものを一括描画する検討を行った。
実験 / Experimental
電子ビーム（EB）描画装置（KT-115）を利用して、L/Sの向きが縦方向と斜め60度方向の2種類、およびDuty比がL/S＝210nm/210nmとL/S=190nm/130nmの2種類が混在するパターンを一括描画した。250nm厚のレジスト（ZEP520A）を塗布したSiウエハに各種L/Sを描画した後、有機現像液型レジスト現像装置（KT-114）を用いてZED-N50およびIPAにより現像およびリンス処理した。現像後のサンプルを磁気中性線放電ドライエッチング装置（KT-209）でドライエッチングした後、電子顕微鏡（KT-301）によって表面観察した。
結果と考察 / Results and Discussion
図1に、ドライエッチング後のサンプル表面SEM写真を示す。①L/S=210nm/210nmでは、縦方向・斜め方向ともにラインのガタツキが目立たないが、②L/S=190nm/130nmの斜め方向描画では、ラインのガタツキが目立っていた。斜め方向描画において、S幅が広い（210nm）とライン境界のガタツキが目立たないが、S幅が狭い（130nm）とライン境界のガタツキが目立つことが分かった。
図・表・数式 / Figures, Tables and Equations

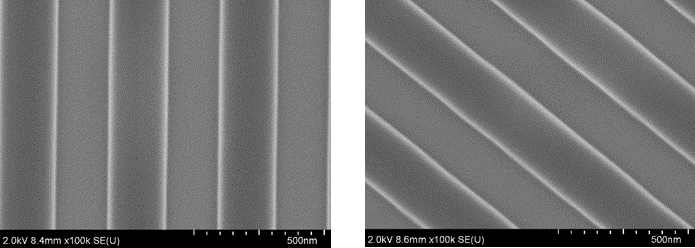

図1_① サンプル表面のSEM写真 ①L/S=210/210nm （左：縦方向描画、右：横方向描画）

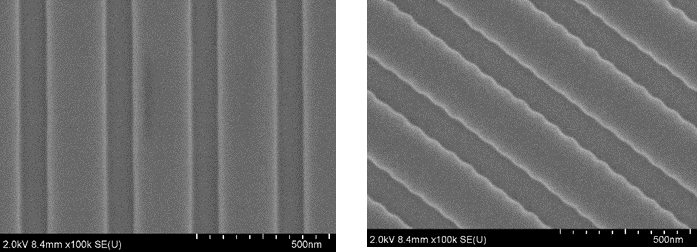

図1_② サンプル表面のSEM写真 ①L/S=190/130nm （左：縦方向描画、右：横方向描画）
