【公開日：2025.06.10】【最終更新日：2025.05.15】
課題データ / Project Data
課題番号 / Project Issue Number
24NM0113
利用課題名 / Title
ベアリング鉄鋼材上に生成されるイオン液体由来反応膜の構造解析
利用した実施機関 / Support Institute
物質・材料研究機構 / NIMS
機関外・機関内の利用 / External or Internal Use
外部利用/External Use
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-
【重要技術領域 / Important Technology Area】（主 / Main）革新的なエネルギー変換を可能とするマテリアル/Materials enabling innovative energy conversion（副 / Sub）次世代ナノスケールマテリアル/Next-generation nanoscale materials
キーワード / Keywords
パワーエレクトロニクス/ Power electronics,エネルギー貯蔵/ Energy storage,環境発電/ Energy Harvesting
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
佐藤 魁星
所属名 / Affiliation
東京理科大学 工学部 機械工学科
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
利用形態 / Support Type
（主 / Main）機器利用/Equipment Utilization（副 / Sub）-
利用した主な設備 / Equipment Used in This Project
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
イオン液体は，優れた潤滑性能から新たな潤滑油添加剤として期待されている．しかしながら，実際の摺動部品への適応は進んでいないのが現状である．その理由としては，実際の実験例が極めて少ないことが挙げられることから，本研究では，実際のベアリングにイオン液体含有グリースを用いて，焼き付き試験を行い，イオン液体が潤滑性能に及ぼす影響を調査した．本調査において，イオン液体は摺動面に吸着して存在すると考えられるためTOF-SIMSの利用においては，イオン液体由来元素が存在するか調査した．
実験 / Experimental
実験には，イオン液体含有グリース(二種)とイオン液体未含有グリースを塗布したベアリングを摩擦試験し，摩擦試験後にアセトンとヘキサンで洗浄し，グリースを除去する．その後，ベアリングの外輪をTOF-SIMS測定するため，ワイヤー放電加工機を用いて加工し，表面分析を実施した．
結果と考察 / Results and Discussion
結果としては，イオン液体未含有グリースにおいては，増長剤由来のLi+が，イオン液体含有グリースよりも多く検出された一方で，イオン液体由来と思われるLiBOH-に関しては，イオン液体含有グリースの方が，イオン液体未含有グリースよりも多く検出された．
図・表・数式 / Figures, Tables and Equations

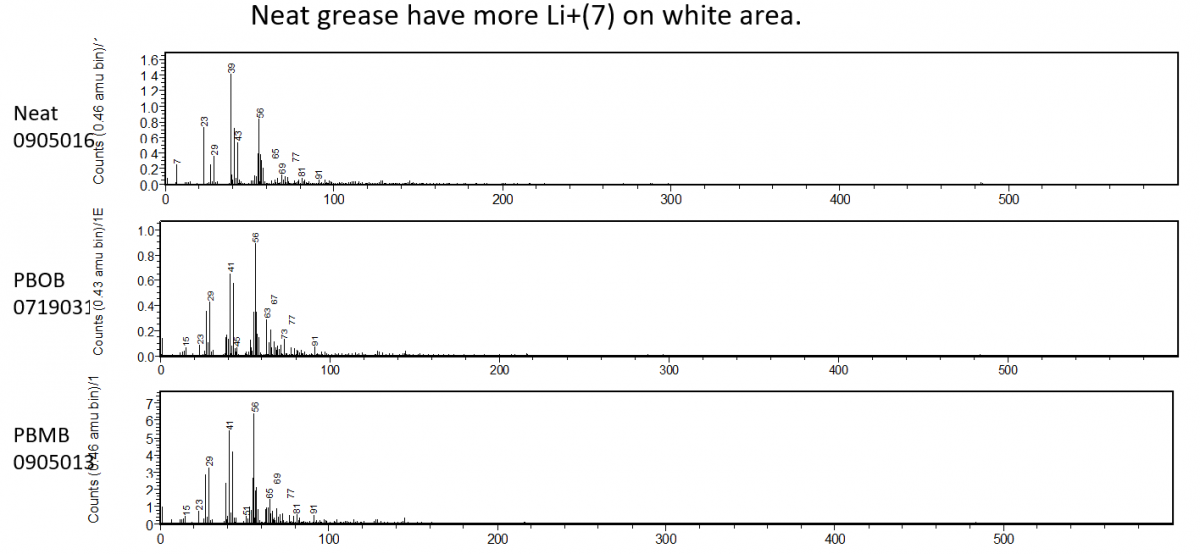

図1 Positive spectrum

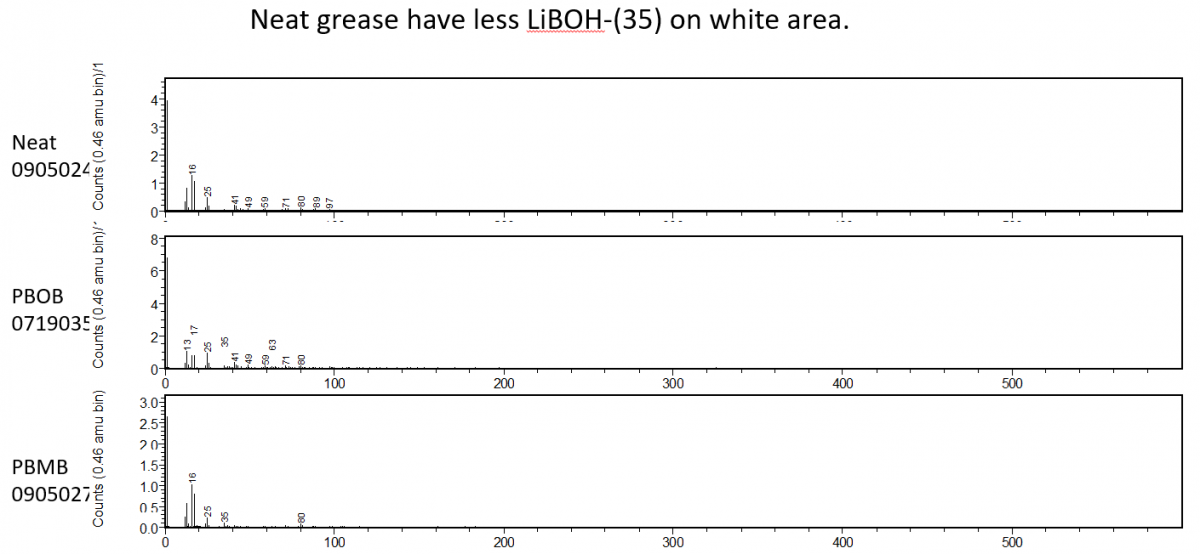

図2 Negative spectrum

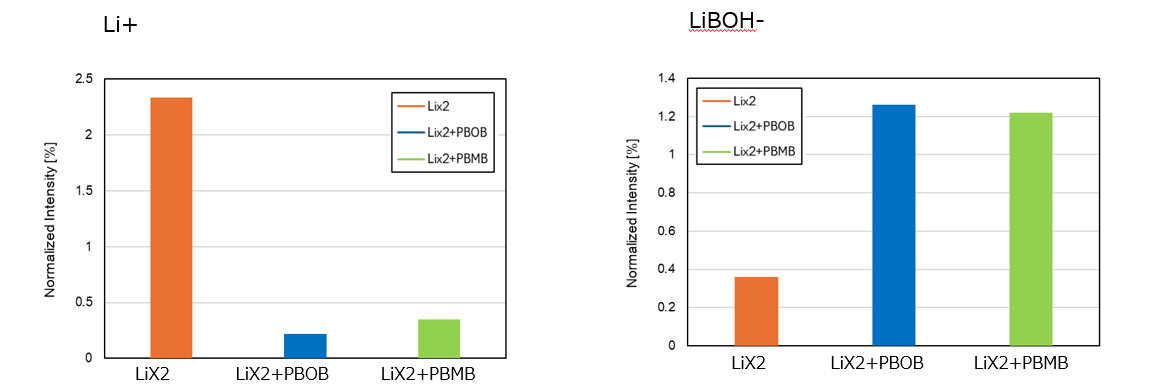

図3 Li+ and LiBOH- concentration
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
