概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)

MoS₂の次世代電子デバイス応用のためには，精緻な置換型ドーピング制御が不可欠である．化学気相輸送法 (CVT) によるNbドープMoS₂はバルク成長可能かつNbが熱力学的に安定してMoサイトを置換することでp型を示す材料である．そのP⁺バルク結晶は，トンネルFETのソース材料や，積層デバイスにおけるP型コンタクト等にも利用されているが，転写フレークの不純物濃度ばらつきに関してはその重要性にも拘わらず議論されていない．今回，XPSにより決定した1.24%の平均Nb濃度のP⁺バルク結晶から剥離・転写した単層フレークのPL測定において，図1のように同一結晶から剥離したにも関わらずNb不純物準位由来のピークが大きく異なる結果(赤/青)を得た．これは単層フレーク間でNb濃度が大きくばらつくことを示唆している．表面敏感かつppmの検出感度を持つ計測手法としてTime of Flight-Secondary Ion Mass Spectrometry (ToF-SIMS) があり，基板上に大面積製膜した単層膜中の不純物濃度の定量評価は報告されている．一方で，CVT結晶から転写した数十µm角の単層フレークにおいて，大面積を必要とするToF-SIMS測定はこれまで行われてこなかった． 本研究ではToF-SIMS (PHI TRIFT V nanoTOF) の転写単層フレークへの適応性を検討し,表面汚染の影響を低減させながら単層MoS₂中の不純物濃度の均一性を解明することを目的とした．

実験 / Experimental

MoS₂バルクはテープ剥離，単層は金剥離法により100 µm程度のフレークをSiO₂/Si基板上に転写した．ToF-SIMS測定はBi₃²⁺イオンを用いたポジティブモードで単層とXPS測定後のバルクに対して行った．

結果と考察 / Results and Discussion

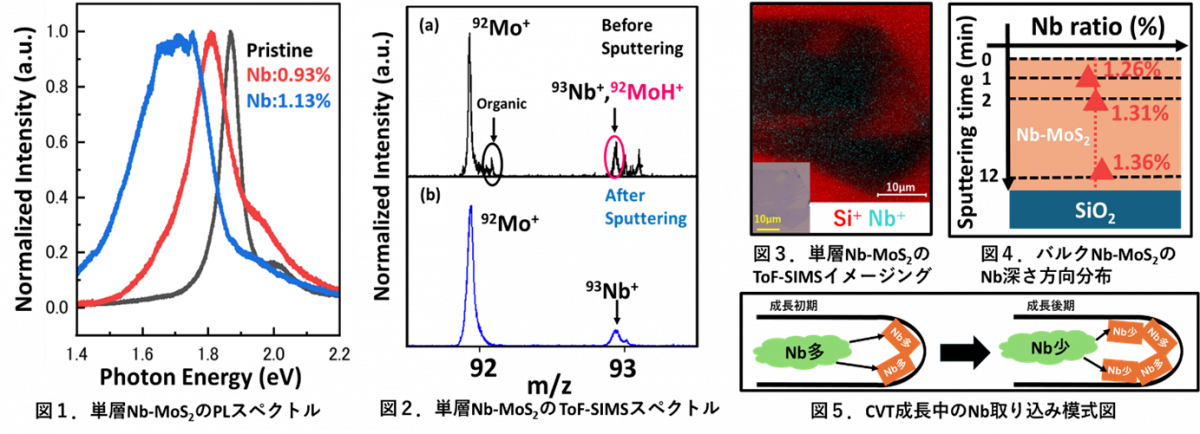

ToF-SIMS測定はBi₃²⁺イオンを用いたポジティブモードで単層とXPS測定後のバルクに対して行った．前処理無しの測定(図２a)では92.06のC₇H₈，92.98のCHO₅と93.07のC₇H₉が表面に吸着していることが確認された．質量分解能に優れるため2次元材料の本質的な物性を議論するための表面清浄性の評価が可能である．しかし，有機物の存在によって現れる⁹²MoH⁺のピークは⁹³Nb⁺ピークとm/z = 92.91で完全に重なるため，正確なNbカウントが決定できない．そこで，測定前にAr⁺スパッタを行うことで，単層とバルクの両方に対してMoH⁺のピーク及び有機物ピークの消失を確認した(図２b)．転写試料サイズに関しても定量評価に十分なカウントが得られることが分かった．XPS測定後のバルクのNb/Moカウント比からNbの相対感度係数を求め，図１にPLを示したフレークのNb濃度を算出した．単層NbドープMoS₂はわずか0.2%ほどのNb濃度変化によりPL形状が大きく変化することが分かった．NbドープWSe₂ではこのような挙動は観察されておらず，MoS₂内のNb束縛励起子に特有の挙動であると推測される．単層フレークにおけるNb⁺のイメージングを行ったところ，Nbは面内で均一に分布していることがわかった(図３)．また，バルク結晶においてAr⁺スパッタ時間によるdepth profileを求めたところ(図４)，Nb濃度の深さ方向依存性はフレーク間のばらつきに比べ小さいことがわかった．フレーク間の濃度バラつきはCVT成長の初期/後期でのNb蒸気濃度の違いのためNb濃度の異なる結晶塊が生じたためと考えられる．
