【公開日：2025.06.10】【最終更新日：2025.04.04】
課題データ / Project Data
課題番号 / Project Issue Number
24KT2213
利用課題名 / Title
高機能酸化物薄膜の作製と評価
利用した実施機関 / Support Institute
京都大学 / Kyoto Univ.
機関外・機関内の利用 / External or Internal Use
内部利用（ARIM事業参画者以外）/Internal Use (by non ARIM members)
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-
【重要技術領域 / Important Technology Area】（主 / Main）量子・電子制御により革新的な機能を発現するマテリアル/Materials using quantum and electronic control to perform innovative functions（副 / Sub）-
キーワード / Keywords
成膜・膜堆積,透明導電膜,希薄磁性半導体,エピタキシャル成長,X線回折/ X-ray diffraction,スピントロニクス/ Spintronics
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
中村 敏浩
所属名 / Affiliation
京都大学 国際高等教育院 化学教室
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
北川彩貴,栗原悠花,角 卓実
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
高橋英樹
利用形態 / Support Type
（主 / Main）機器利用/Equipment Utilization（副 / Sub）-
利用した主な設備 / Equipment Used in This Project
KT-310：X線回折装置
KT-333：触針式段差計（加工評価室）
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
近年、高機能かつ化学的に安定な酸化物が新規エレクトロニクス材料として注目されている。我々の研究室では、希薄磁性半導体の母体材料として透明導電膜を用いた新規酸化物スピントロニクス材料の開発を進めている。今回、酸化インジウムスズ（ITO: Indium Tin Oxide）に遷移金属Feを少量添加した薄膜をイットリア安定化ジルコニア（YSZ: Yttria Stabilized Zirconia）単結晶基板上に作製し、その結晶性をX線回折（XRD：X-ray diffraction）により解析した。さらに、薄膜の結晶性が電気・磁気・光学特性に与える影響を調べた。
実験 / Experimental
RFマグネトロンスパッタリング法によりYSZ単結晶基板上に作製したFeドープITO薄膜について、ロッキングカーブ測定（2θ/ωスキャン）や極点測定などのXRD測定（KT-310）を行った。また、触針式段差計（KT-333）による膜厚の測定も行った
結果と考察 / Results and Discussion
図1にYSZ(111)単結晶基板上に作製したFeドープITO薄膜のXRDパターンを示す。さらに、図2にYSZ(111)単結晶基板上に作製したFeドープITO薄膜の極点測定結果の一例を示す。このように極点測定等も駆使し、エピタキシャル成長膜が得られていることを確認した。また、触針式段差計を用いて測定した膜厚の値を用いて薄膜の抵抗率を求めて導電性を評価したところ、FeドープITOエピタキシャル成長膜は10-4 Ωcmオーダーの低い抵抗率を示した。さらに、紫外可視透過吸収分光測定によりFeドープITOエピタキシャル成長膜の透明性を調べた結果、可視光領域で約90 %の高い透過率が確認された。加えて、FeドープITOエピタキシャル成長膜の磁化測定を行ったところ、室温において磁気ヒステリシスが得られた。これらの実験データに基づいてFeドープITOエピタキシャル成長膜の結晶性が電気・光学・磁気特性に与える影響を解析した。
図・表・数式 / Figures, Tables and Equations

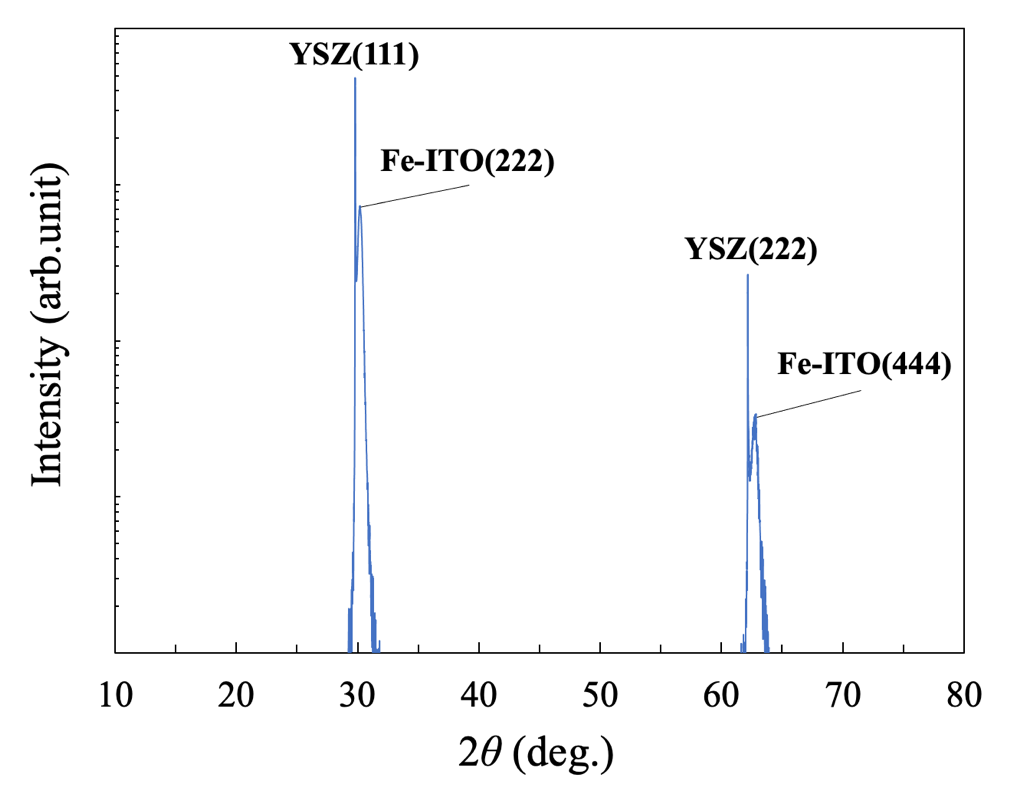

図1 YSZ(111)単結晶基板上に作製したFeドープITO薄膜のXRDパターン

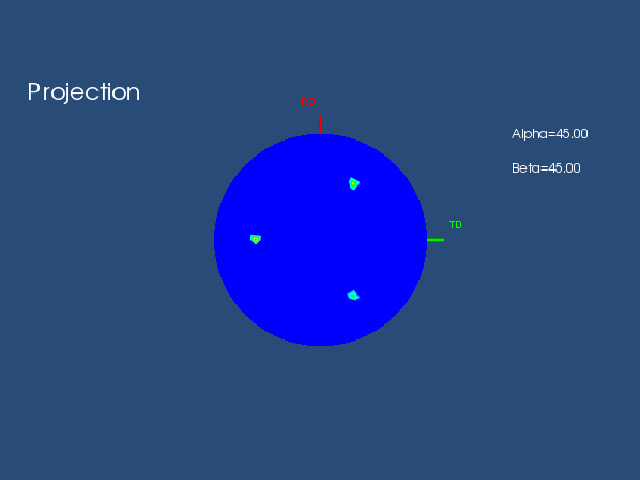

図2 YSZ(111)単結晶基板上に作製したFeドープITO薄膜の極点図（ステレオ投影図）
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
[参考文献] 栗原悠花, 北川彩貴, 中村敏浩, 「CrドープITOエピタキシャル成長膜の作製および物性評価」, 23a-P07-18, 2024年 第71回応用物理学会春季学術講演会（2024年3月22日～3月25日, 東京都市大学世田谷キャンパス）
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
- S. Kitagawa and T. Nakamura, "Dependence of magnetic properties on manganese concentration in epitaxial manganese-doped indium tin oxide films," International Conference on Magnetism (ICM 2024)], Bologna, Italy, June 30-July 5, 2024.
- 北川彩貴, 中村敏浩, 「MnドープITOエピタキシャル成長膜の物性に対するSn濃度依存性」, 16p-C31-15, 2024年 第85回応用物理学会秋季学術講演会（2024年9月16日～9月20日, 朱鷺メッセ）
- 角卓実, 栗原悠花, 北川彩貴, 中村敏浩, 「FeドープITOエピタキシャル成長膜の作製と物性評価」, 17p-P01-6, 2024年 第85回応用物理学会秋季学術講演会（2024年9月16日～9月20日, 朱鷺メッセ）
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
