【公開日：2025.06.10】【最終更新日：2025.04.03】
課題データ / Project Data
課題番号 / Project Issue Number
24KT2131
利用課題名 / Title
モルフォ発色体構造のアスペクト比変更に関する研究
利用した実施機関 / Support Institute
京都大学 / Kyoto Univ.
機関外・機関内の利用 / External or Internal Use
外部利用/External Use
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-
【重要技術領域 / Important Technology Area】（主 / Main）次世代ナノスケールマテリアル/Next-generation nanoscale materials（副 / Sub）次世代ナノスケールマテリアル/Next-generation nanoscale materials
キーワード / Keywords
成膜評価,ナノ構造発色,エリプソメトリ/ Ellipsometry
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
齋藤 彰
所属名 / Affiliation
大阪大学 大学院工学研究科
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
谷口夏奈,下村あや,山下和真
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
海津利行,古谷直大
利用形態 / Support Type
（主 / Main）機器利用/Equipment Utilization（副 / Sub）-
利用した主な設備 / Equipment Used in This Project
KT-311：分光エリプソメーター
KT-332：触針式段差計（CR）
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
モルフォ蝶のナノ構造発色には「高輝度干渉色ながら広角に青い」特異な性質があり、装飾品や反射型ディスプレイなど、様々な応用が期待される。この特異性の鍵は、乱雑なナノ構造による「回折広がり」と「虹色干渉防止」の巧妙な組合せと考えられ、人工模倣研究が盛んに行われている[1]。我々は本発色体を真空蒸着で作製していたが[2]、実用化に向けたコスト削減のため、安価なゾルゲル法での作製を検討している。本課題では、ゾルゲル法を用いて作製した膜の評価を京都大学ナノテクノロジーハブ拠点の設備を利用して行った。
実験 / Experimental
作製した膜の膜厚と屈折率を、分光エリプソメーター（KT-311）と触針式段差計（KT-332）を用いて測定した。
結果と考察 / Results and Discussion
ゾルゲル法でスピンコートを用いて成膜したSiO2とTiO2の単層について、分光エリプソメーターで測定した屈折率を図1に示す。作製方法を参考にした文献[3]と同様の結果が得られた。また、スピンコートの回転数を変え、膜厚測定を行った結果を図2に示す。回転数の増加に伴い膜厚が減少していることが確認でき、これはスピンコートの一般的な傾向と一致する。これらの結果により、膜の特性を十分に評価することができたため、今後は設計した構造の作製を行い低コストでのモルフォ発色体の開発を目指す。
図・表・数式 / Figures, Tables and Equations
図1 SiO2とTiO2単層膜の屈折率

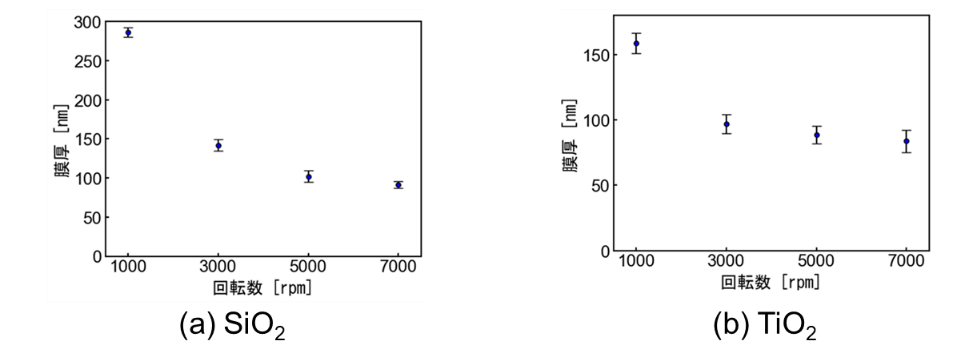

図2 SiO2とTiO2の単層膜とスピンコート回転数の関係
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
参考文献
[1] S. Kinoshita et al., Reports Prog. Phys. 71, 076401 (2008).
[2] A. Saito, K. Ishibashi et al., J. Photopolym. Sci. Technol., 31, 113-119 (2018).
[3] H. Kozuka et al., J. Sol-Gel. Sci. Technol., 95, 710-718 (2020).
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
