当社では、光学デバイス、医療系デバイスなど微細なパターンを有するデバイスを大量に安価に生産することを目的として射出成形による作製の検討を行っており、この用途に用いる金型原盤をフォトリソグラフィーを用いて形状検討を実施した。半導体、電子デバイスの場合、通常膜厚サブμｍから数μｍの厚みのフォトレジストにて検討を行うが、金型用途においては数十μｍの厚膜レジストを形成する必要があり、本検討ではこの様な厚膜レジストにおける加工検討を行った。

実験 / Experimental

ポジ型感光性レジストAZP4903をスピンコーターをを用い、Siウェハー上に厚み65μmに調整した。装置はDWL66+（ハイデルベルグ社）を使用し、Laser power 280mW, Filter 100%, Intensity  12.5%に固定しFocus Offsetのみ変動させ、露光後のレジスト断面を観察した。

結果と考察 / Results and Discussion

本検討により得られた結果をFig.1に示した。Focus Offsetが-22.8μmの際、形成した溝形状の側面が最も垂直に近い形状を示した。この値を基準とし、Focus Offsetの値が大きい場合は開口部トップに対して下側が等方性に膨らむ傾向があり、またFocus Offsetの値が基準値より小さい場合は開口部トップは開口幅が大きく、ボトム方向に進むに応じて小さくなる順テーパの形態となった。射出成形やナノインプリントの金型として形状形成をする場合、溝形状の側面は単純に垂直が最適とは言えず、その目的に合わせた順テーパの角度形成が必要となる。本検討によりフォトリソグラフィーを用いた微細金型形成におけるパラメーター設定の基礎的な知見を得ることが出来た

図・表・数式 / Figures, Tables and Equations

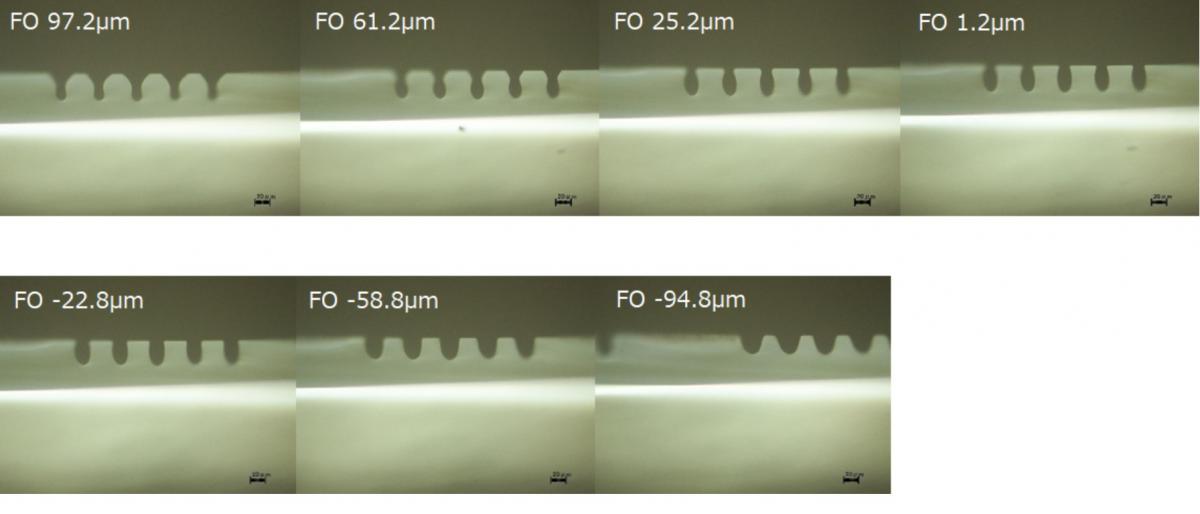

Fig.1 Focus Offset の違いによる露光形状変化
