新磁性素子の試作において，微小な磁性素子を覆う絶縁膜の膜厚制御は良好な素子特性を出現させる上で重要となる．我々は窒化シリコン（以下，SiNX）をパッシベーション膜として適用する目的で，膜厚分布を均一化させるためのスパッタ成膜条件を調査した．スパッタ装置はAT-095を用い，スパッタ粒子の散乱距離に影響する成膜圧力をパラメータとした．
実験 / Experimental
スパッタ装置はAT-095を用いた．Fig.1に示すように試作に使用するSi基板(2inchφ)を試料テーブルに隙間なく２枚(Wf1, Wf2)を配置する．半径方向に沿ってマジックを引き,その上にSiNX膜を成膜する．ターゲットは3inchφ Si3N4組成．試料テーブルは8inchφである．なお，Wf1 およびWf2の中心は試料テーブル中心(0, 0) および（0, -5）cmとなる．
マジックを有機溶剤でリフトオフした後，膜厚は段差計（AT-045）を用いて測定した．スキャン範囲500μm，スキャン速度20-50μm/s， サンプリング周波数50-200Hzとし，３回測定の平均を膜厚とした．
スパッタ条件をTable1に示す．膜厚均一化のパラメータとして成膜圧力 (0.13Pa, 0.5Pa)を検討した．スパッタはRFパワー 200W, Ar 18/ N2 2 sccmの混合ガスにて，コンダクタンスバルブ Open/Close で成膜圧力0.13Pa / 0.5Paを制御した．
結果と考察 / Results and Discussion
SiNX膜の成膜速度分布をFig.2に示す．成膜圧力(a) 0.13Pa および(b) 0.5Paを示している．Position-Y は試料テーブル半径方向の位置を示し，負の方向がテーブル外周側である．成膜速度について(a), (b)とも試料テーブル中心はほぼフラットであるが，-3cmより外側から低下していく．
Table 2にFig. 2のデータ点から平均成膜速度と均一性についてまとめた．なお，均一性=(最大値-最小値)/平均値 とした．ウエハ位置Wf1+Wf2は測定点+2～-7cmの範囲, Wf1 は+2～-2cmの範囲を示す．0.5Paの方がウエハ位置に寄らず約10%成膜速度が速い．また，均一性も0.5Paの方が良好である．Wf1領域では0.5Paでは2.3%とかなり良好である．ただし，Wf1領域(+/-2cm以内)では回転成膜をしているため本来左右対称となると思われる．成膜速度の正負距離での非対称性は測定誤差が入っていると考えられる．そのため，該当領域の均一性に関してはさらなる検討が必要と考える． AT-095スパッタ装置のSiNXパッシベーション膜の成膜速度と均一性とを成膜圧力をパラメータとして調査した．その結果，0.5Paと0.13Paでは成膜速度は約10%早く，均一性も良好であった．両条件とも試料テーブルの中心付近を用いることが均一性が良好となることがわかった．
図・表・数式 / Figures, Tables and Equations

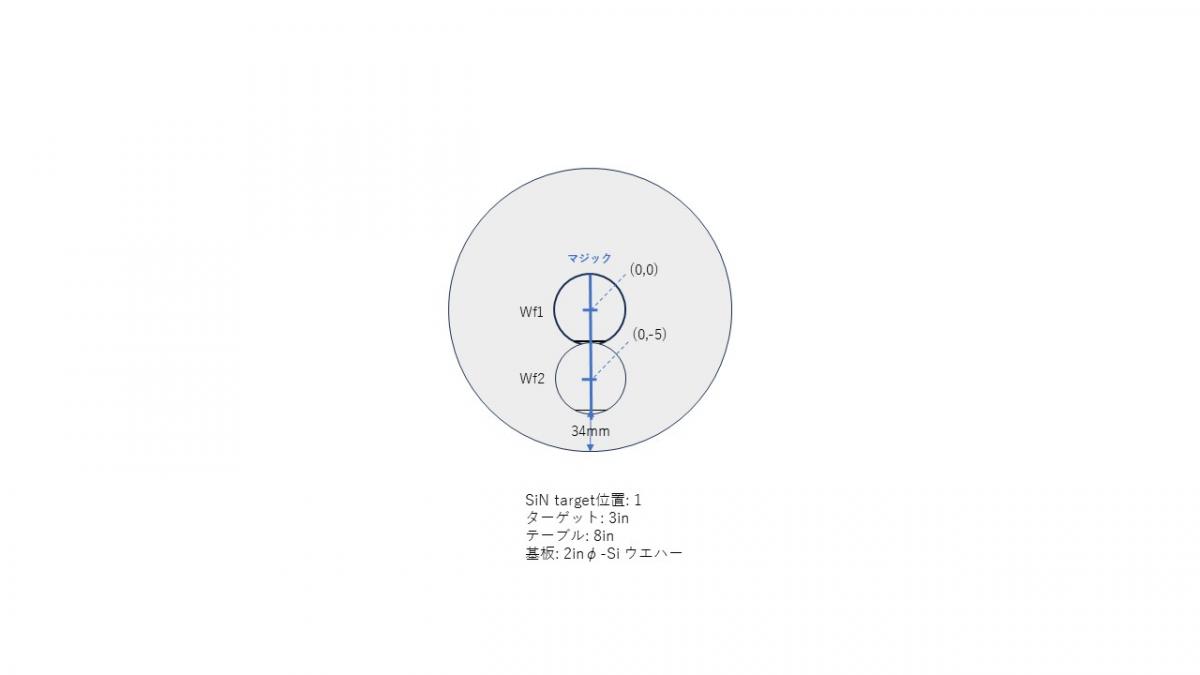

Fig. 1. Schematic diagram of substrate arrangement for deposition rate measurements.

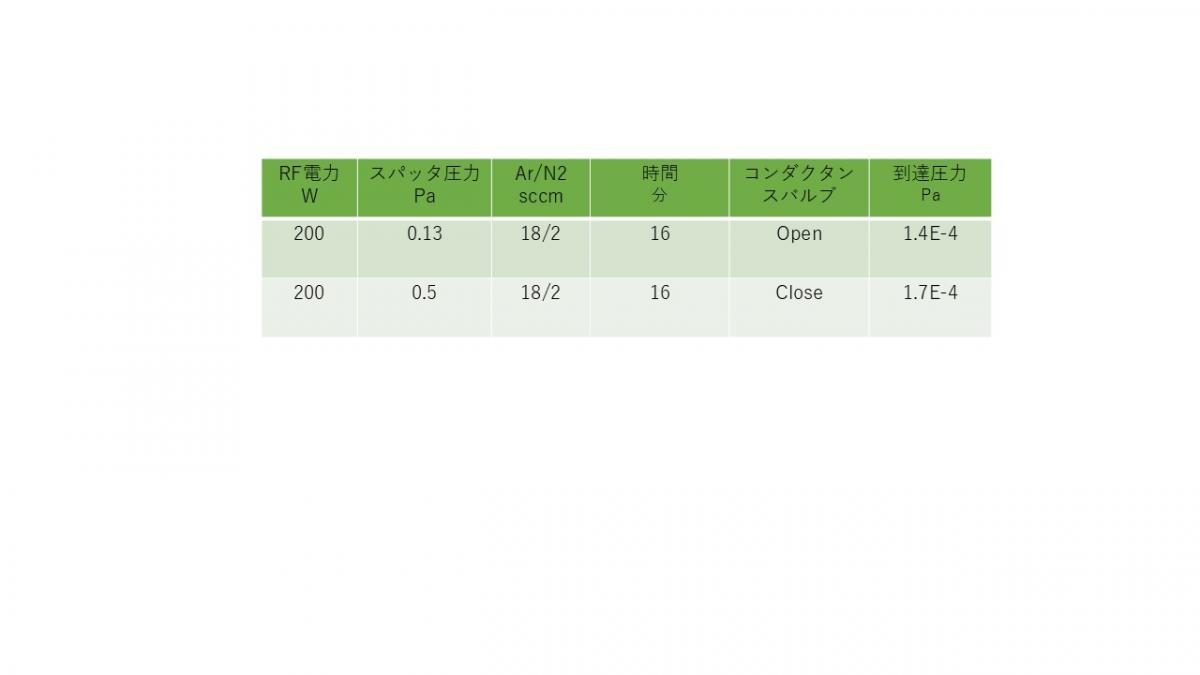

Table 1. Sputtering conditions for SiN film deposition.

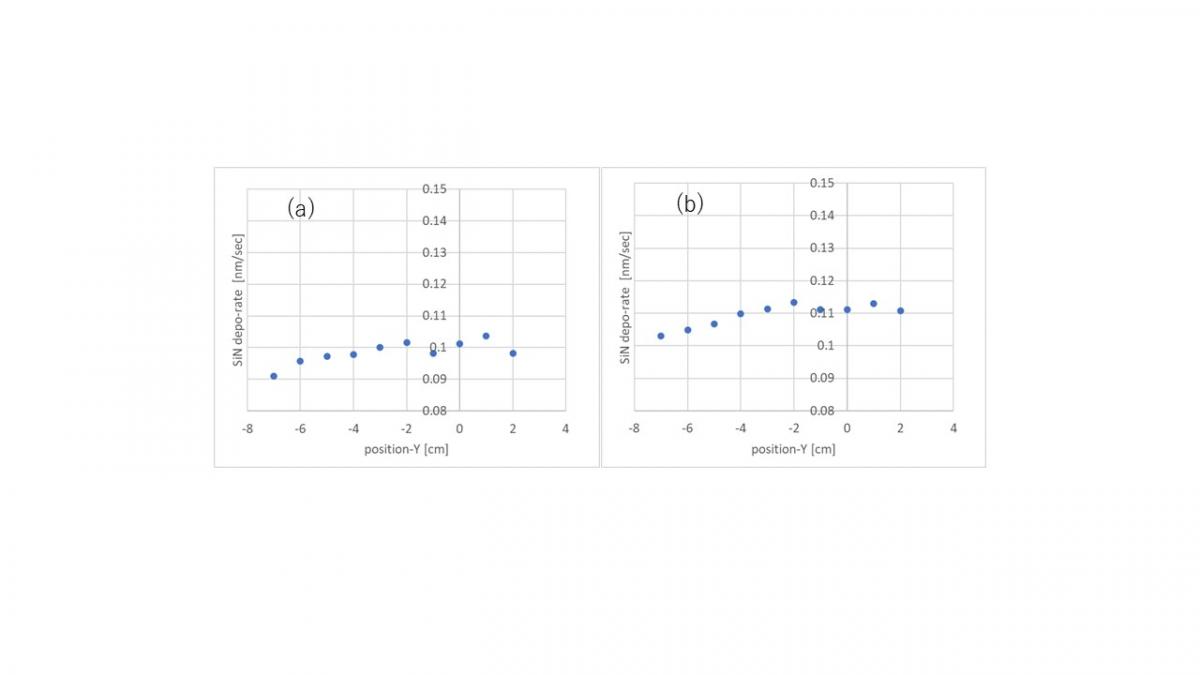

Fig. 2. SiN deposition rate as a function of position for deposition pressures of (a) 0.13 Pa and (b) 0.5 Pa.

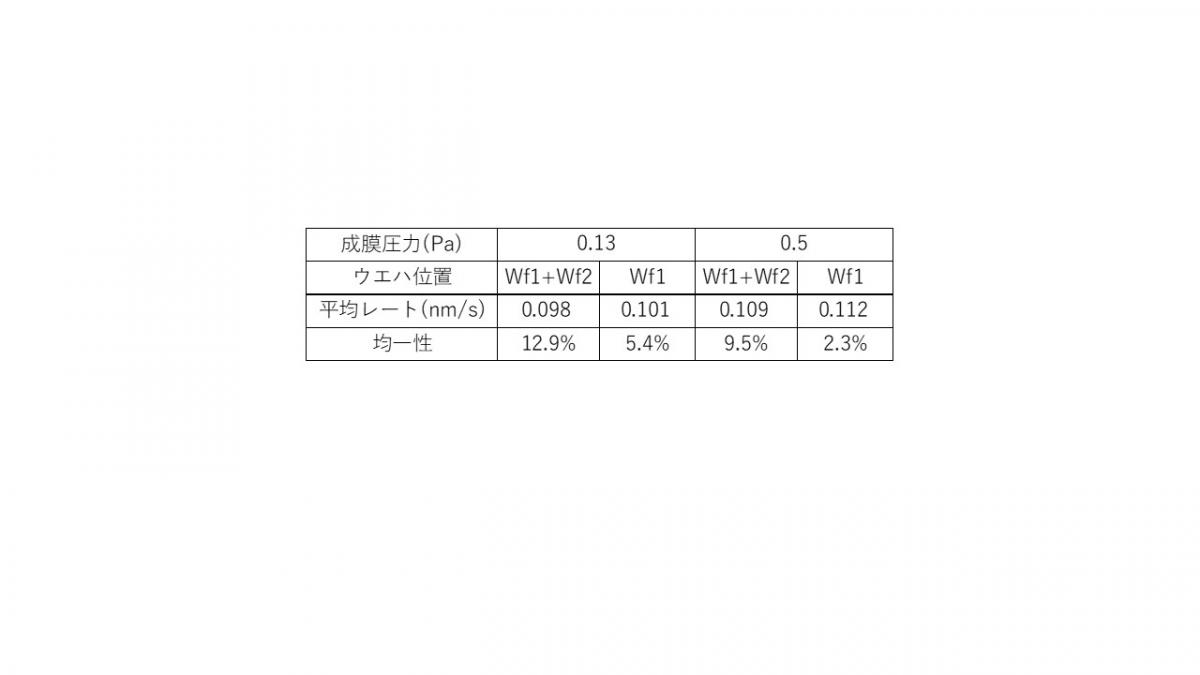

Table 2. Summary of SiN deposition rate and uniformity.
