三次元微細加工イオントラップ電極の金膜形成とその評価

実験 / Experimental

アルミナ基板へ金スパッタを施す前に，基板表面のデブリを洗浄した．純度　９９．８％のアセトンの超音波溶液で１５分間洗浄し，その後濃硫酸（９８％）4に対して過酸化水素（３０％　希釈）１の割合で調精したピラニア溶液で１０分間洗浄を行なった．　ピラニア溶液混合の発熱によるアルミナ基板の損傷を防ぐため，混合後に３０分以上経過した後洗浄を実施した．洗浄後，スパッタ装置を用いて，５０ｎｍのチタン層，１００ｎｍの金層を形成して導電面を作製した．その後，電子顕微鏡を用いて基板上下面とスリット加工が施された側面にスパッタされた金蒸着を評価した．

結果と考察 / Results and Discussion

アセトンとピラニア溶液による二段階洗浄前後のアルミナ基板表面を実体顕微鏡で観察した結果を図１に示す．洗浄前に赤枠で囲まれているのは，１０　μｍ　程度のアルミナ基板由来のデブリである．洗浄後にはデブリが除去されていることがわかる．一方で，有機物がどれだけ残っているかを組成レベルで確認するためには　ＴＸＲＦ（Ｔｏｔａｌ　Ｒｅｆｌｅｃｔｉｏｎ　Ｘ－ｒａｙ　Ｆｌｕｏｒｅｓｃｅｎｃｅ）　法が使用されるが，　４インチウェハー規格の測定にのみ対応しており，チップ形状の本基板では実施することができなかった．スパッタ蒸着後の基板を電子顕微鏡で評価した結果を図２に示す．図２ａは上面から基板を観察しており，図２ｂと図２ｃは基板スリットの側面から観察している．電子顕微鏡画像では基板の全体が白く見えるが，この組成をＥＤＸで評価すると全てＡｕであったため，基板上下面とスリット加工側面に金膜が付着していることがわかった．

図・表・数式 / Figures, Tables and Equations

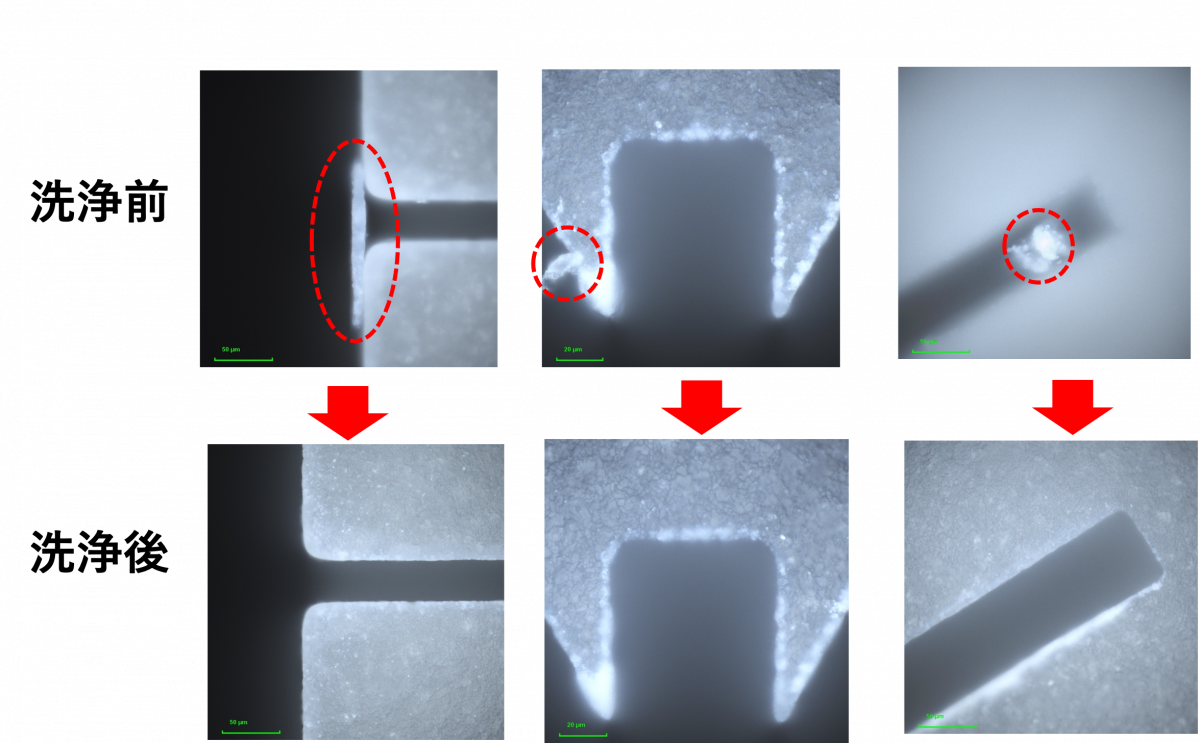

図１．アルミナ基板の洗浄効果．赤丸で囲われているのはレーザー加工の際に生じた基板デブリであり，洗浄によって適切に除去されている ．

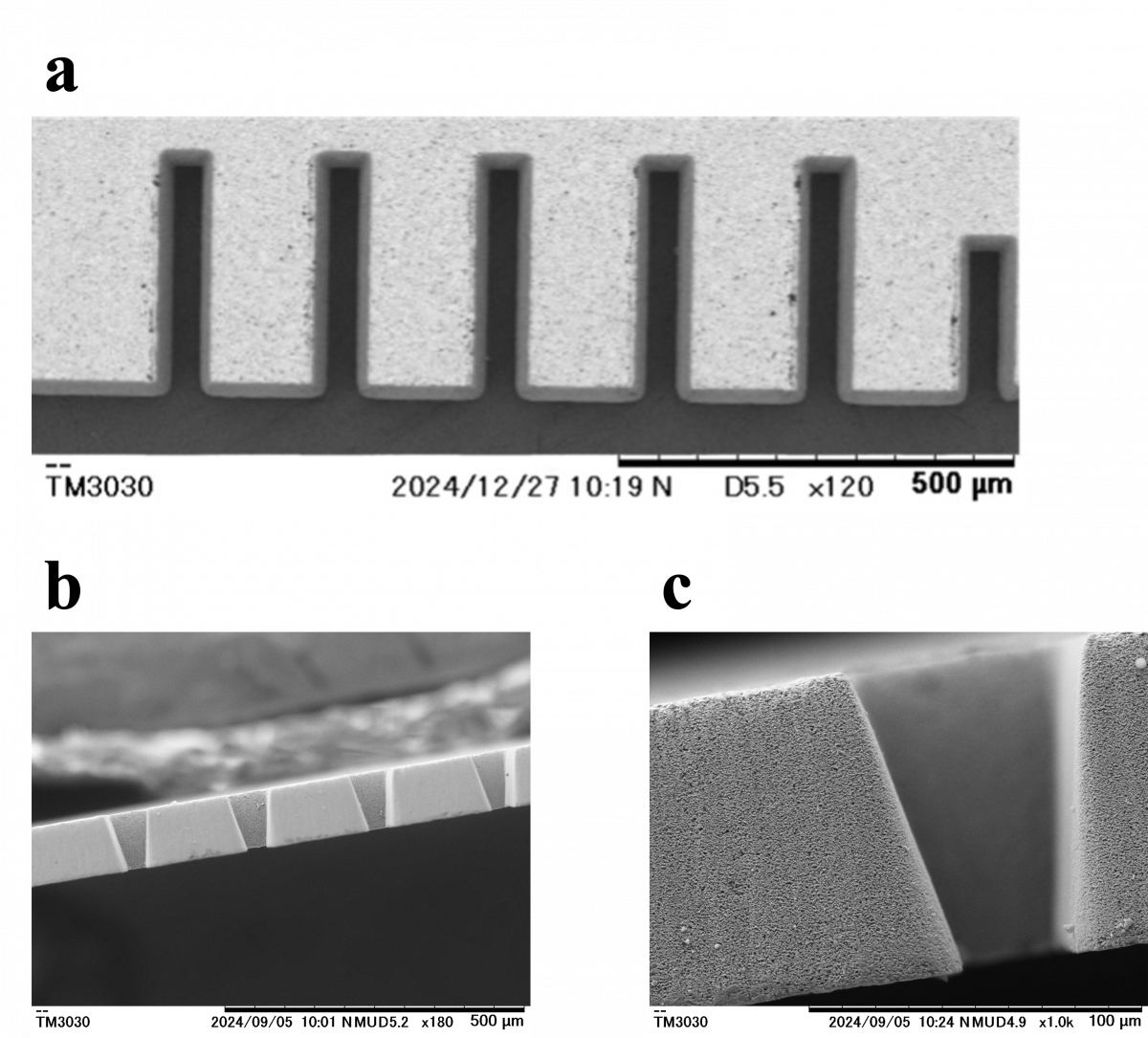

図２．スパッタ蒸着後の基板表面を電子顕微鏡で観察した画像．a は基板上面から観察された画像であり，b と c はスリット加工が施された側面から観察された画像である．
