概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
表面増強ラマン分光（SERS）の測定基板として活用できる金ナノロッドの形状の分析を行うために、東京大学の設備を利用して走査型電子顕微鏡（SEM）観察をおこなった。Seed-mediated growth法で作製した金ナノロッドは、平均で幅13 nm、長さ49 nmであり、可視紫外吸収測定によって短軸と長軸に起因する表面局在プラズモン共鳴ピークが確認された。
実験 / Experimental
最初に、塩化金酸、水素化ホウ素ナトリウム、臭化ヘキサデシルトリメチルアンモニウム（CTAB）の混合水溶液を3分撹拌して30分静置し、金の種結晶（seed）を含んだ茶色の透明溶液を調整した。次に、塩化金酸、CTAB、硝酸銀、L-アスコルビン酸を含んだ水溶液に、調整しておいた種結晶を含んだ溶液を加え、12時間静置した後にL-アスコルビン酸水溶液を加えて、さらに12時間静置することで金ナノロッドに成長させた[1]。作製した金ナノロッドは遠心分離器にかけて反応を停止させた。この金ナノロッドをシリコン基板上にスピンコートし、マグネトロンスパッタリングで金を10秒間蒸着させて5 nmの薄膜で被覆したものをSEMで観察した。
結果と考察 / Results and Discussion
Fig. 1(a)に金ナノロッドのSEM画像を示す。Table 1に示すように、それらの形状は平均で幅13 nm、長さ49nmであり、縦横比はおよそ3.81であった。また、分散値は幅に関して1 nm、長さに関して2 nmであり、十分に均一な金ナノロッドを作製できたことがわかった。Fig. 1(b)に示すように金ナノロッド分散液の可視紫外吸収スペクトルでは、542 nmと798 nmにそれぞれ金ナノロッドの短軸と長軸に起因する表面局在プラズモン共鳴ピークが確認された。吸収強度から金ナノロッドの濃度が推測できるが、モル吸光係数は縦横比に対して線形に増加するのでその検量線を元に[2]、今回のモル吸光係数を4.8 x 109 M-1cm-1と見積もった。
図・表・数式 / Figures, Tables and Equations

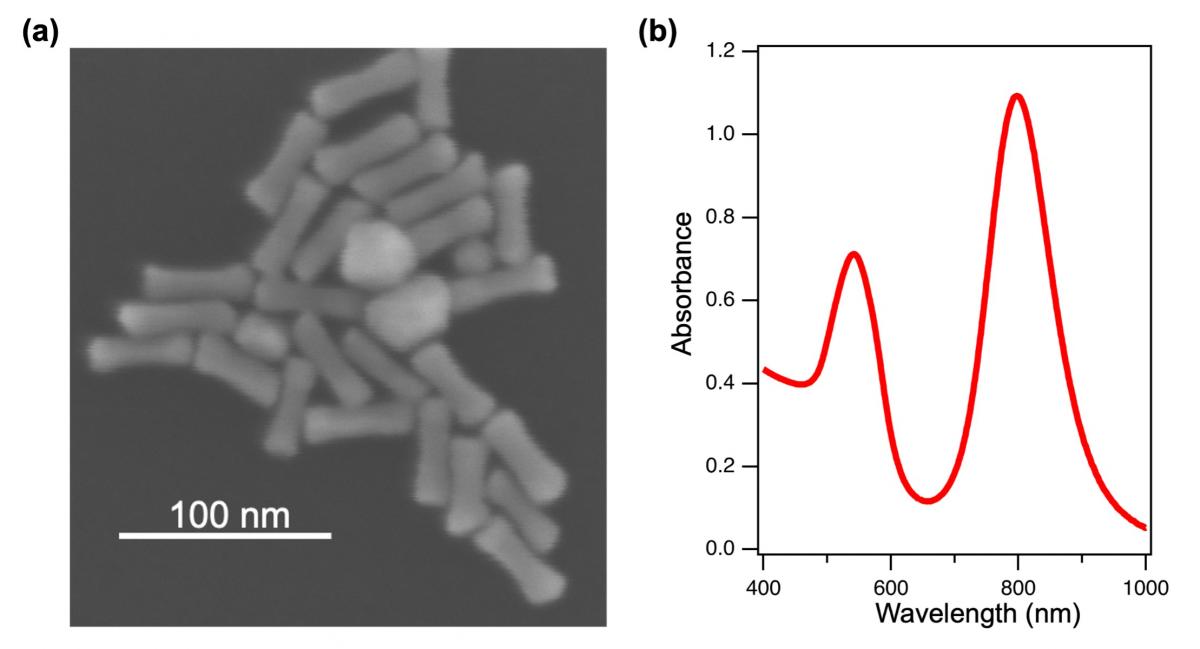

Fig. 1 金ナノロッド形状と光学的性質。(a) 金ナノロッドのSEM像。(b) 金ナノロッド分散液の紫外可視吸収スペクトル

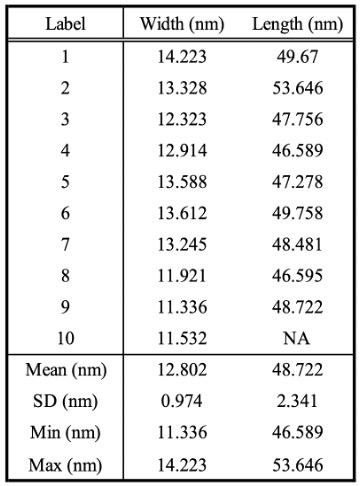

Table 1 金ナノロッドの幅、長さとそれらの平均値、分散値、最小値、最大値。
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
[参考文献] [1] Chem. Mater. 15, 1957 (2003). [2] J. Phys. Chem. B 110, 3990 (2006).
[謝辞] 当研究は以下の助成金も受けて行われた。MEXT Quantum Leap Flagship Program (JPMXS0120330644)
