分子の振動準位と空間に閉じ込められ増強された光との相互作用である振動強結合（SVC）を観測するための素子を開発するために、東京大学の設備を利用して金層の周期的な格子構造を作製した。格子構造の作製には超高速大面積電子線描画装置を使用し、形状観察には原子間力顕微鏡（AFM）や走査型電子顕微鏡（SEM）を使用した。その結果、金層の表面の構造がAFMにおいて観測され、SEMにおいて垂直に削り取った構造による強い反射が観測された。
実験 / Experimental
Fig. 1 に製造過程を示す。まず、川崎ブランチスパッタリング装置(CFS-4EP-LL 2018)を用いてシリコン基板上に金層を成膜し、その上にCAN038レジストを塗布した。その後、超高速大面積電子線描画装置(F7000S-VD02)を用いて凸凹の周期的な構造を描画し、現像した。その後、汎用ICPエッチング装置(CE-300I)を用いてアルゴンで現像後のマスクが金層に載っている構造を上から削り取り、原子間力顕微鏡(Dimension Icon)と高精細電子顕微鏡(Regulus 8230)を用いて形状を観察した。
結果と考察 / Results and Discussion
Fig. 2に製造した格子構造のAFMおよびSEM画像を示す。Fig. 2(a)のAFM画像では、金層の格子構造が観察された。格子のサイズを示すパラメータは図に示されている。Fig. 2(b)ではSEM画像では、格子構造に特有の強い反射が白い線として観察されている。これは、格子構造が垂直にできていることに起因する線であると考えられる。しかし、それぞれの白線の外側に、グレーのラインが並列して見られており、これは格子構造にある程度の広がりがあるためと考えられる。したがって、SEM画像から、格子が垂直に作られている部分とそうでない部分の両方があることが分かる。これはAFM画像からでは観察できないことであり、これら二つの観測方法を組み合わせてはじめて格子構造の詳細を評価することができた。
図・表・数式 / Figures, Tables and Equations

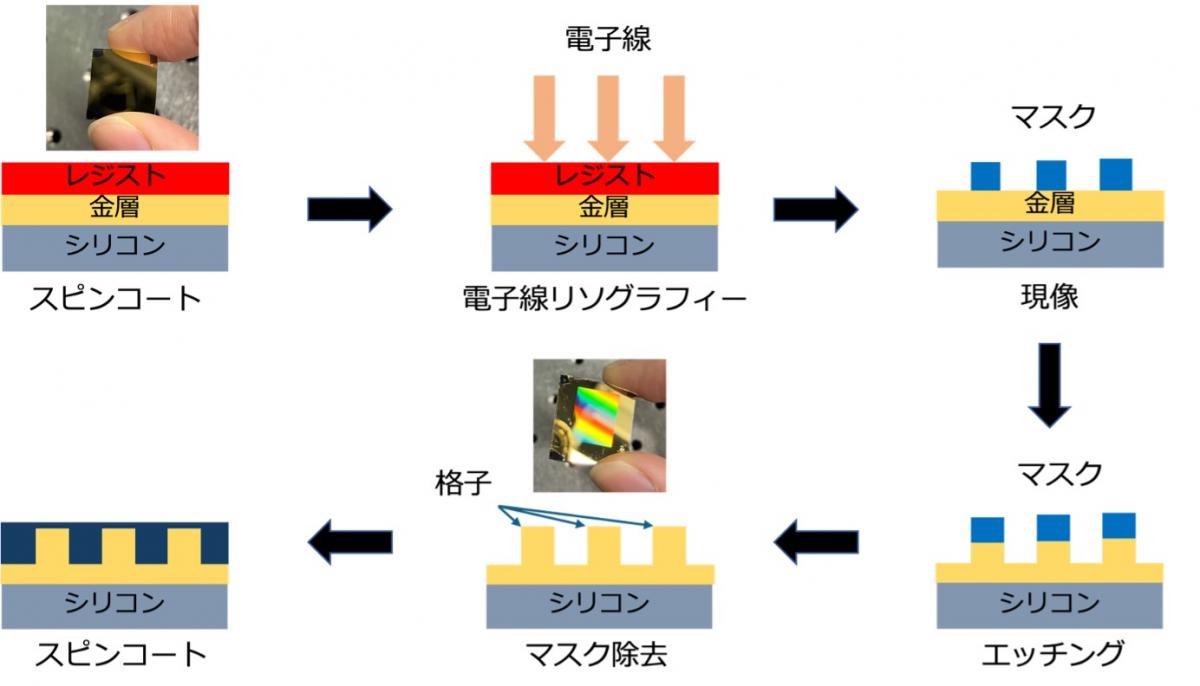

Fig. 1 Schematic of the fabrication process.

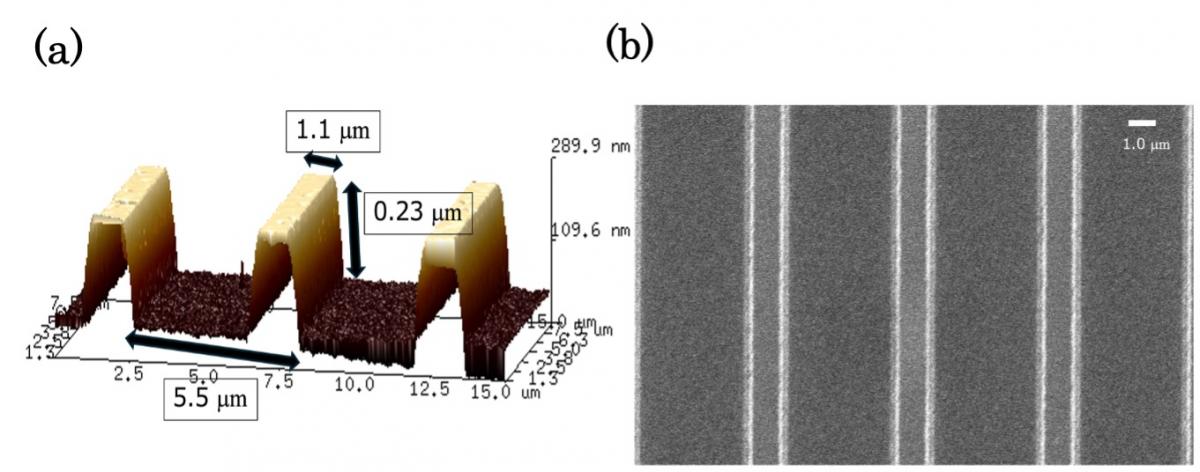

Fig. 2 Gold lattice. (a) AFM image of the gold lattice. (b) SEM image of the gold lattice.
