圧電MEMS技術による音響トランスデューサ

利用した実施機関 / Support Institute

東京大学 / Tokyo Univ.

機関外・機関内の利用 / External or Internal Use

外部利用/External Use

技術領域 / Technology Area

【横断技術領域 / Cross-Technology Area】(主 / Main)加工・デバイスプロセス/Nanofabrication(副 / Sub)-

【重要技術領域 / Important Technology Area】(主 / Main)高度なデバイス機能の発現を可能とするマテリアル/Materials allowing high-level device functions to be performed(副 / Sub)-

キーワード / Keywords

PMUT, Piezoelectric materials, wide-band、超音波,電子線リソグラフィ/ EB lithography,センサ/ Sensor,MEMS/NEMSデバイス/ MEMS/NEMS device,スパッタリング/ Sputtering,光リソグラフィ/ Photolithgraphy,膜加工・エッチング/ Film processing/etching


利用者と利用形態 / User and Support Type

利用者名(課題申請者)/ User Name (Project Applicant)

鈴木 謙次

所属名 / Affiliation

コニカミノルタ株式会社ヘルスケア事業本部 US&VS開発部 先行開発G

共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes

清水 直紀,八木 晃,中山 雄太,佐々木 亜優

ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes

三田 吉郎,藤原 誠,水島 彩子

利用形態 / Support Type

(主 / Main)機器利用/Equipment Utilization(副 / Sub)-


利用した主な設備 / Equipment Used in This Project

UT-604:高速シリコン深掘りエッチング装置
UT-600:汎用ICPエッチング装置
UT-504:光リソグラフィ装置MA-6
UT-500:高速大面積電子線描画装置
UT-711:LL式高密度汎用スパッタリング装置 (2018)


報告書データ / Report

概要(目的・用途・実施内容)/ Abstract (Aim, Use Applications and Contents)

PMUT(Piezoelectric Micromachined Ultrasonic Transducer)アレイトランスデューサの広帯域化に伴う感度低下を補償するため、単一素子内の複数のPMUT間の配線接続を送信時と受信時で切り替える手法を考案した。原理検証のため、PMUT間の配線構成(直列接続と並列接続の混載比率)が異なる多チャンネル1D PMUTアレイトランスデューサを試作し、送信素子と受信素子の組み合わせを変えて水中でのループゲインを測定した。その結果、送信時と受信時で適切に配線を選択・切り替えることで、感度の向上が可能であることを確認した。

実験 / Experimental

東大のMEMS加工設備群を用いて試作した1D PMUTアレイトランスデューサの外観をFig. 1に示す。また、配線タイプの異なる素子を含むPMUTアレイの拡大図をFig. 2に示す。αタイプは、すべてのPMUTが並列に接続された従来の構成である。一方、βタイプは、アジマス方向に3つのPMUTが直列に接続され、エレベーション方向に並列接続される構成となっている。送信用と受信用に同一または異なるタイプのアレイ素子を使用し、水中での往復ループゲインを測定した。実験セットアップをFig. 3に示す。トランスデューサアレイは水槽の底に固定し、1つのアレイ素子を駆動して水面方向へ超音波を放射した。水面で反射した波を、駆動素子の隣接素子で受信した。送信波形および受信波形をそれぞれ周波数領域に変換し、送受信ループゲインを算出した。実験はFig. 3の右下に示すように、送信素子タイプと受信素子タイプの組み合わせを変えた3つのケース(#0、#1、#2)で実施した。

結果と考察 / Results and Discussion

各実験ケースにおけるループゲインの周波数プロファイルをFig. 4に示す。ケース#0(黒丸)は、従来のα型配線構成を用いて送信・受信の両方を行った場合であり、基準として0 dBに設定した。ケース#1(赤丸)は、α型で送信し、β型で受信した場合である。このとき、ループゲインは理想的な条件下での予測値+9.5 dB(赤点線)に対し、実測値は+4.3 dBであった。ケース#2(青丸)は、β型配線構成を用いて送信・受信の両方を行った場合である。このとき、ループゲインは理想的な条件下での予測値0.0 dB(青点線)に対し、実測値は-6.4 dBであった。これらの結果から、PMUT間の配線を送信時と受信時で適切に選択・切り替えることで、帯域幅を拡大しつつ感度向上が可能であることが確認できた。また、理論予測と実験結果の差異は、MEMS基板の寄生容量の影響であると推測される。

図・表・数式 / Figures, Tables and Equations

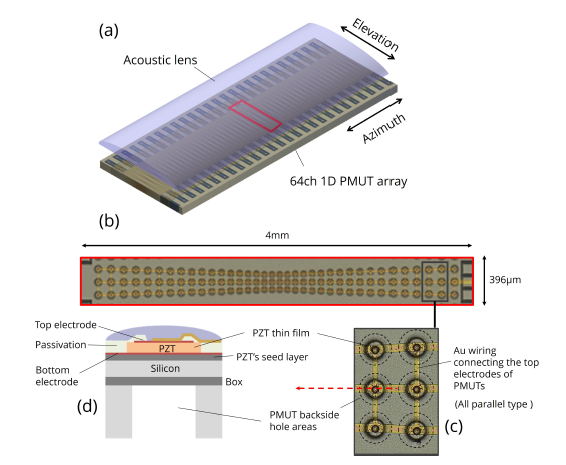

Fig. 1. A fabricated wideband 1D PMUT array : (a) overall appearance, (b) a top view of an element without acoustic lens, (c) close-up of the wiring between the upper electrodes, showing a type with all parallel connections and (d) cross-section of a PMUT diaphragm.

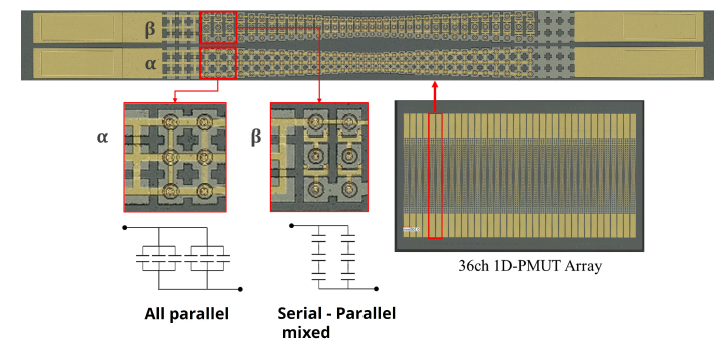

Fig. 2 The wiring connection between the two types of PMUTs contained in the array element: α type and β type.



Fig. 3 Experimental setup and schematic of three experimental cases. A single element is driven, and the reflected wave from the water surface is received by an adjacent single element, and the loop gain frequency characteristics are measured.

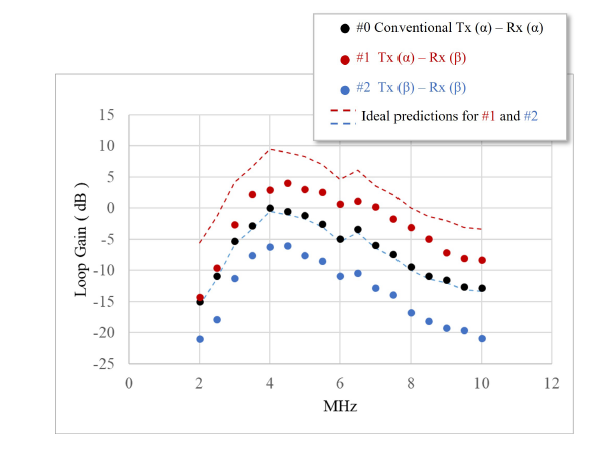

Fig. 4 Round-trip Loop gain profile in water of the wideband 1D PMUT array.


その他・特記事項(参考文献・謝辞等) / Remarks(References and Acknowledgements)

技術補佐員の皆様、及び東京大学工学部三田研究室の皆様には、装置の基礎操作から測定・評価法に至るまで甚大なるご助力いただきましたこと、ここにお礼申し上げます。
