概要(目的・用途・実施内容)/ Abstract (Aim, Use Applications and Contents)
構造高さ100-500nm程度、平面サイズ:100~300nm強のパターンを組み合わせたデバイスを作製したい。
このようなデバイスは微小構造体を敷き詰めた設計のため、通常の描画装置では長い加工時間がかかってしまうが、
武田先端知クリーンルームのF7000S-VD02を用いてCP描画をしDose条件を適正化する事で、短時間で所望のパターンを得ることができた。
実験 / Experimental
以下の手順でサンプルを作製し観察を行った。1.加工基材の石英基板と、GDS形式の描画データを準備、2.レジストを塗布 CAN038、 3.描画 F7000S-VD02使用、4.現像、5.SEM観察。
結果と考察 / Results and Discussion
F7000S-VD02を用いてデバイスを作製することができた。Fig.1に、作製したナノ構造の走査電子顕微鏡写真を示す。径の違いや一部構造体の倒れが認めらた為、 要素の設計サイズと実サイズとの相関をDoes条件を3水準調整しながら調査し検量線を作製した。その結果をFig.2に示す。検量線が作製だ着たことが確認できた。
図・表・数式 / Figures, Tables and Equations

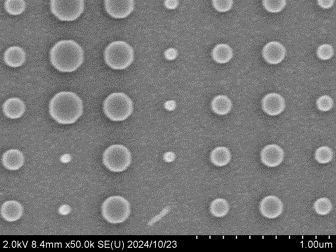

Fig.1 作製したナノ構造の走査電子顕微鏡写真

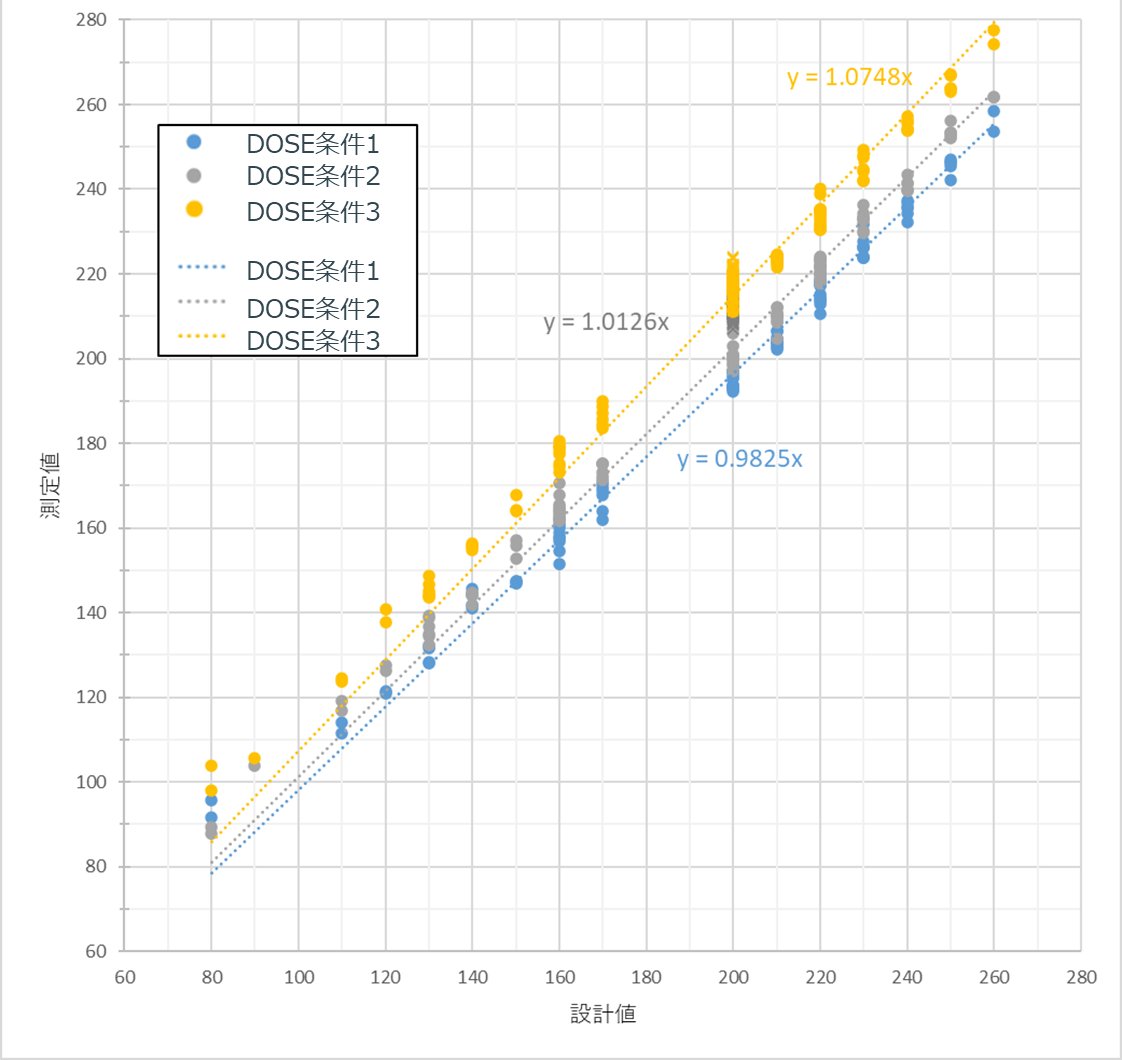

Fig.2 設計サイズと実サイズとの相関をDoes条件を3水準調整しながら調査して得られた検量線
