概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
産総研NPFと東北大学コインランドリを使用して先端デバイスの試作を行っている。デバイスの観察箇所が数十nmと小さいので高解像度のSEM観察が必要なため、東京大学のRegulus 8230を使用して観察を行った。
実験 / Experimental
先端デバイスの試作を産総研NPFと東北大学コインランドリを使用して作製している。産総研NPFにて、スパッタ成膜、EB描画露光、メタルエッチング、酸化膜成膜、酸化膜エッチを行なった試作ウェハを東北大学コインランドリにて、Vapor HFを行った。1層目と2層目のパターンの間にある酸化膜が除去出来ているか、東京大学のRegulus 8230を使用して観察を行った。
結果と考察 / Results and Discussion
まず初めに、Vapor HFを行う前にRegulus 8230にてSEM観察を行い、1層目の配線と2層目の配線間に酸化膜があることを確認し(Fig.1)、東北大学コインランドリにてVapor HFの時間分流を行い、時間に依って酸化膜の残渣が変わるか確認を行なった。Regulus 8230でSEM観察を行った結果(Fig.2)、5min, 15min ともに同じように酸化膜はエッチング出来ており、デバイスは完成していた。
図・表・数式 / Figures, Tables and Equations

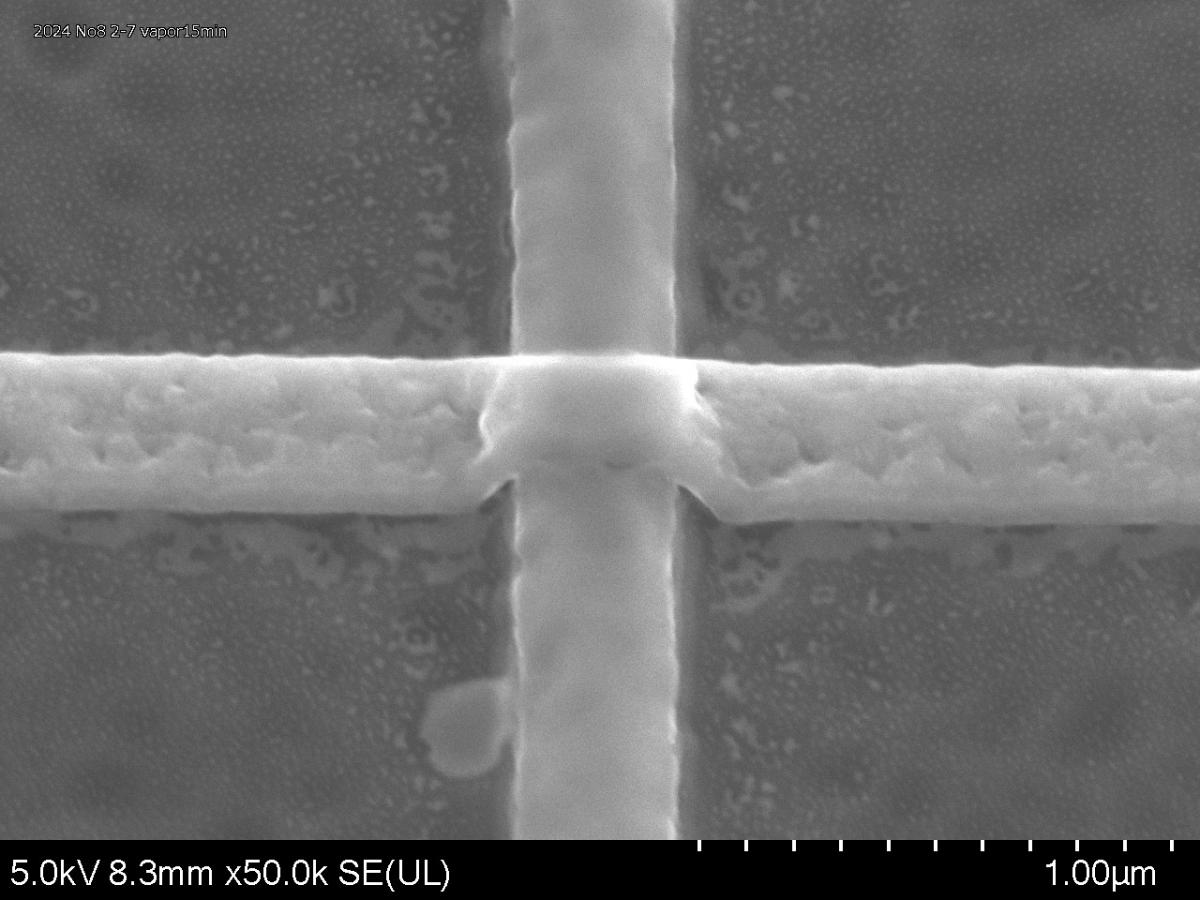

Fig.1Before Vapor HF treatment

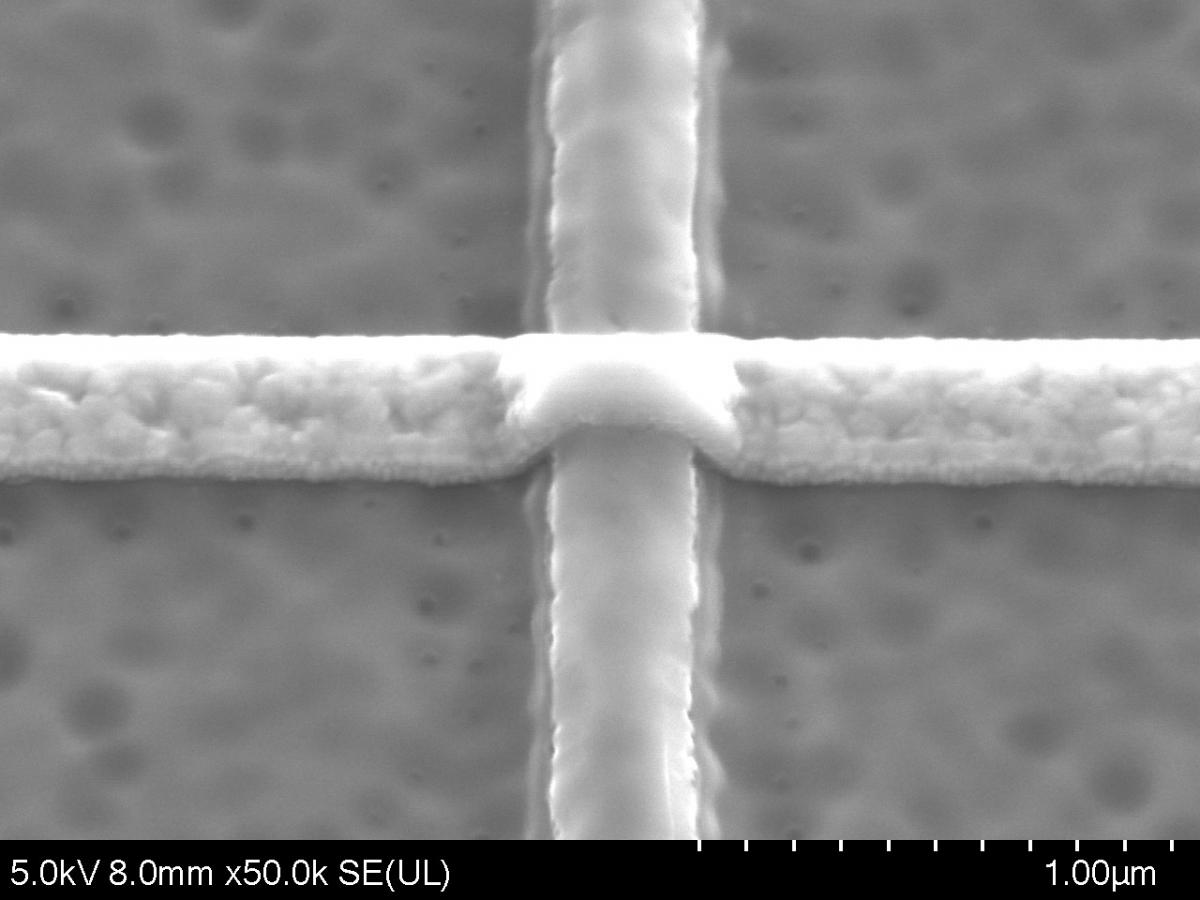

Fig.2 After Vapor HF treatment
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
産業技術総合研究所NPF(24AT0074)のスタッフの皆様、東北大学コインランドリ(24TU0001)のスタッフの皆様、東京大学武田先端知ビルのスタッフの皆様の御協力があってこそ試作が行えました。ありがとうございました。
