集光性能向上のため位相式を見直したAlvarezメタレンズの開発

実験 / Experimental

可変焦点レンズの一つとしてAlvarezレンズと呼ばれているものがあります.このレンズは2枚のレンズを変位させることで凸レンズから凹レンズまで連続的に焦点距離を変化させることができるレンズです.光軸に対して垂直方向にレンズを動かすため、薄型化に有利です.これをメタレンズ化したものがAlvarezメタレンズです.Alvarezメタレンズはメタレンズの特徴を生かし様々な機能を搭載することに成功しています。しかし、集光性能に課題があることが分かっており理想的な集光を得られていません。本研究ではAlvarezメタレンズの集光性能の向上を目指します 位相式を見直したAlvarezメタレンズを製作した。方法は、まず東京農工大学に設置されている対向ターゲット型スパッタリング成膜装置(FTSNFTS-3S-R0601)を使用しSiを厚み520nmになるように石英ガラス基板上に成膜した。次に所望の構造を得られるように東京大学に設置されている電子線描画装置(F7000S-VD02)を使用して電子線描画を行った。また、エッチングに使用するCrマスクを成膜するため東京農工大学に設置された抵抗加熱式蒸着器(SANYUSVC-700EB)を用いて蒸着を行った。最後にナノ構造形成のために東京大学に設置された住友精密工業(MUC-21 ASE-Pegasus)を用いてエッチングを行った。製作後ナノ構造確認のため走査型電子顕微鏡(HITACHI Regulus 8230)を用いて観察を行った。

結果と考察 / Results and Discussion

第1次製作では、製作プロセスの蒸着においてクラックが発生したことやレジストがリフトオフしきれていないことが原因で集光が得られなかった。製作結果の様子をFig.1に示す。第一次製作の基板2つをそれぞれA,Bと区別した。本来であればBのような構造が確認できるはずであるがAは構造の大部分が欠損していた。第1次製作での改善点を反映させ製作のプロセスを見直し第2次製作を行った。第2次製作は順調に行われ、SEM画像から製作の成功が確認できた。Fig.2にSEM画像を示す。しかし、基板の透過率の測定中に基板が損壊してしまった。そのため第3次製作を行った。第3次製作はエッチングにおいてオーバーエッチングが発生し柱幅250～260nmの柱が倒壊してしまっていた。Fig.3に倒壊の様子を示す。最後に、第4次製作ではFig.4に示したブラックシリコンが発生してしまっていたが大規模な倒壊は見られなかった。基板の状態から判断し、第2次製作と第4次製作を用いて評価を行った。評価は波長940nmのLED光源を用いてFWHM(Full Width at Half Maximum)の測定を行った。結果として、製作したAlvarezメタレンズは所望の可変焦点性能を示した。また、FWHMの結果から位相式の最適化により集光性能の向上を確認した。今後の予定として、FWHMの結果が理論値よりも良くなかったため更なる性能向上を目指す。具体的には、Alvarezメタレンズの距離間を考慮した設計を行う必要がある。また、エッチングやスパッタの製作プロセスの見直しを行うことにより製作誤差の低減を目指すことが必要になる、また位相式の更なる高次項の導入や位相式の見直しによって集光性能の向上を図る。

図・表・数式 / Figures, Tables and Equations

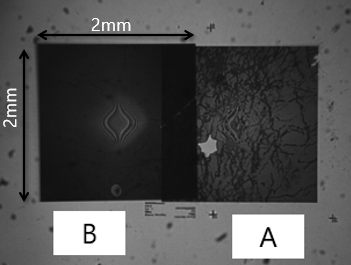

Fig. 1 View of the first production board

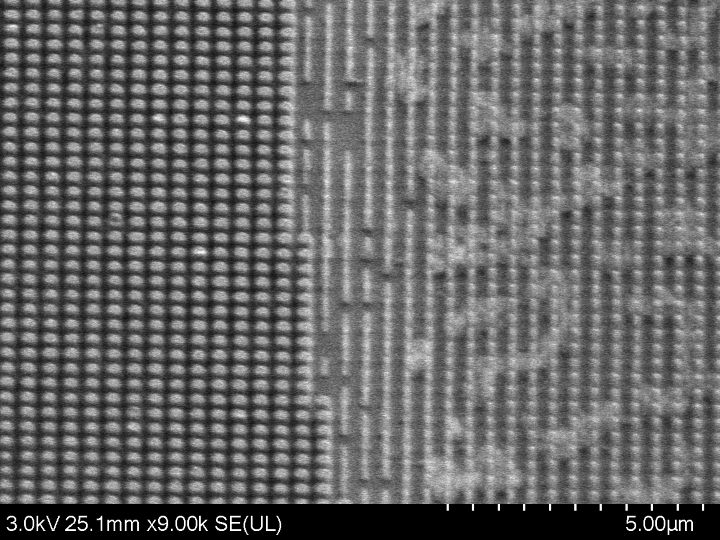

Fig. 2 SEM image of the second production

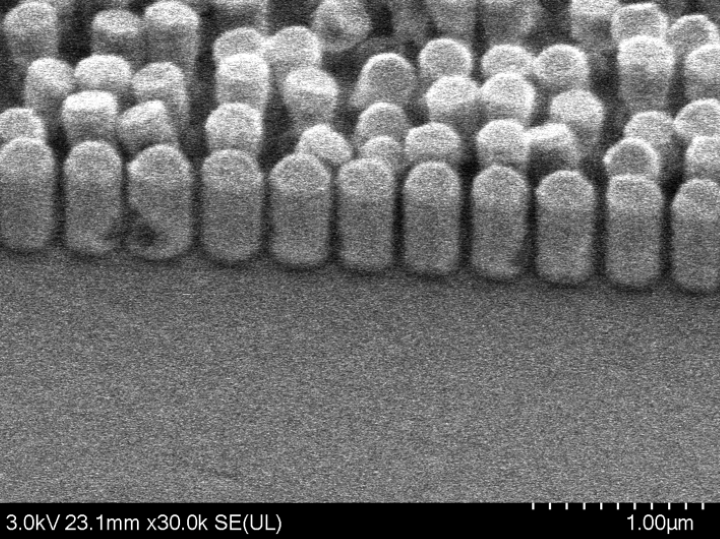

Fig. 3 SEM image of collapse of the structure of the third production

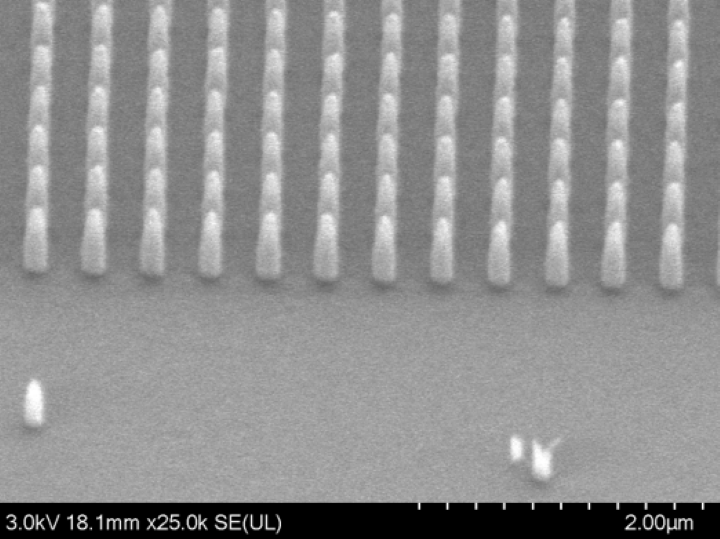

Fig. 4 SEM image of black silicon of the fourth production
