本研究ではCMOSプロセスを用いてMEMSスイッチを設計し、ポストプロセスによってMEMSスイッチの製作を行った。CMOSプロセスを用いてMEMSスイッチの製作することによって製作時間の短縮と製作コストの削減が期待できる。ポストプロセスではドラフトチャンバー内でのウェットエッチング、シリコン深堀エッチング、ワイヤボンディングを行った。
実験 / Experimental
本研究ではウェットエッチングを用いたMEMSスイッチの製作を行った。製作したMEMSスイッチをFig.1に示す。CMOSプロセスで製造されたチップをドラフトチャンバー内で混酸アルミ溶液を用いてウェットエッチングを行いチップの犠牲層部分を除去した。犠牲層を除去した後は膜応力が強いとされるチップ表面のパッシベーション層をエッチング(ARIM装置UT-604)しワイヤボンディング(ARIM装置 UT-902)を行った。また、エッチング後の構造の測定やチップ写真の撮影にはレーザー顕微鏡(ARIM装置UT-850)を使用した。
結果と考察 / Results and Discussion
試作したCMOS-MEMSスイッチの測定系接続図をFig.2に示し、測定結果をFig.3に示す。本研究では製作したMEMSスイッチをCとしたRCローパスフィルタを構成し、カットオフ周波数fcによるMEMSスイッチの静電容量の測定を行った。静電力によるMEMSスイッチの動作を測定するために、Vdcを0Vと20Vそれぞれ印加した時、fcが小さくなれば静電容量が大きくなりMEMSスイッチとして動作しているといえる。しかし、Fig.3よりMEMSスイッチの静電容量が変化が確認できるような有効的な結果は得られなかった。その原因として、1つ目はMEMSスイッチ自体の容量が寄生容量に比べて非常に小さく、接触時及び非接触時のMEMSスイッチの静電容量の変化を測定することが出来なかったと考える。2つ目は可動電極と固定電極がエッチング後に固着してしまったと考える。改善案として、プラズマエッチング(ARIM装置UT-604)による酸化膜除去でMEMSスイッチの可動域(空洞部)を十分に形成することで、製作プロセス後の固着を防げると考える。
図・表・数式 / Figures, Tables and Equations

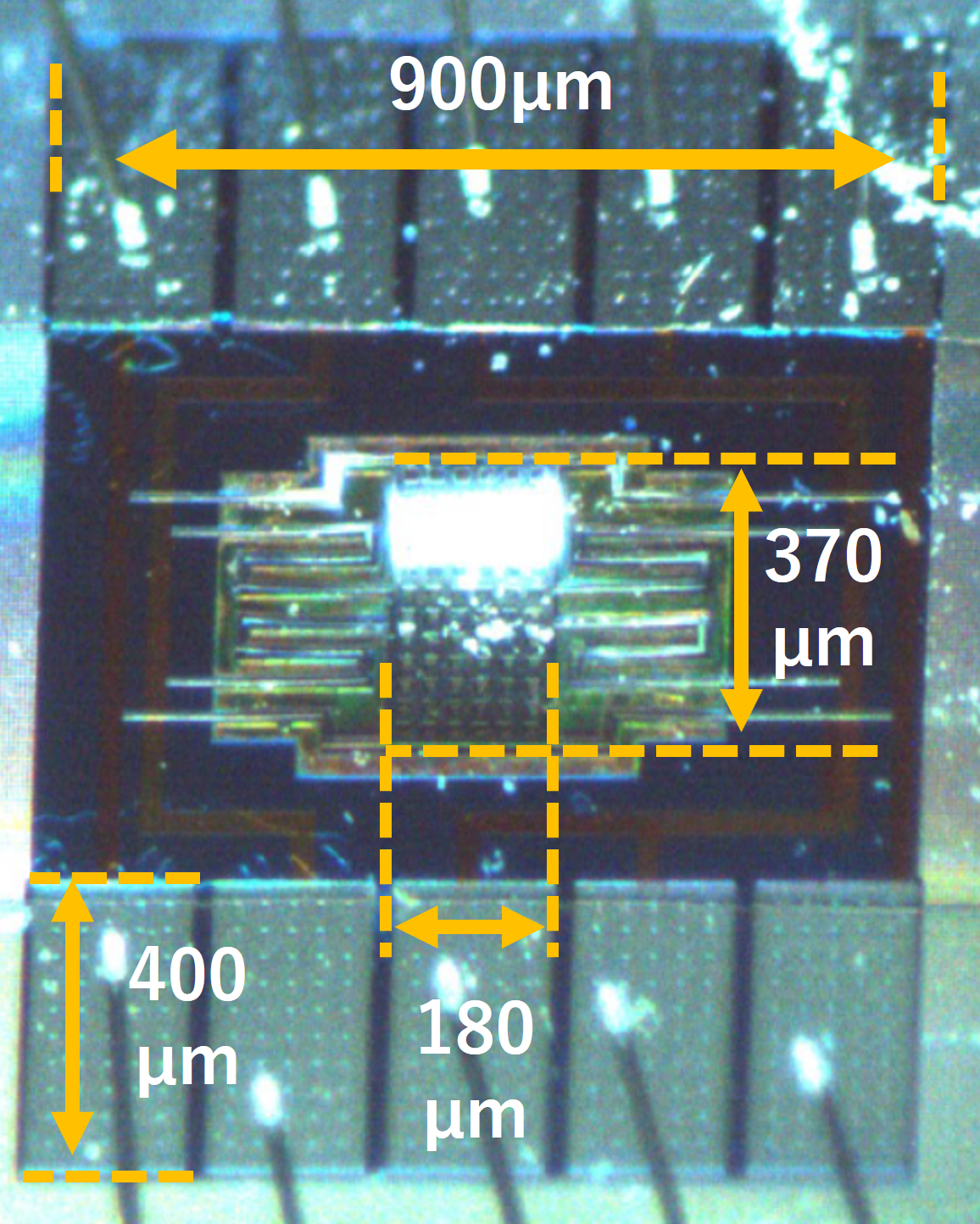

Fig.1 製作したMEMSスイッチの写真と寸法

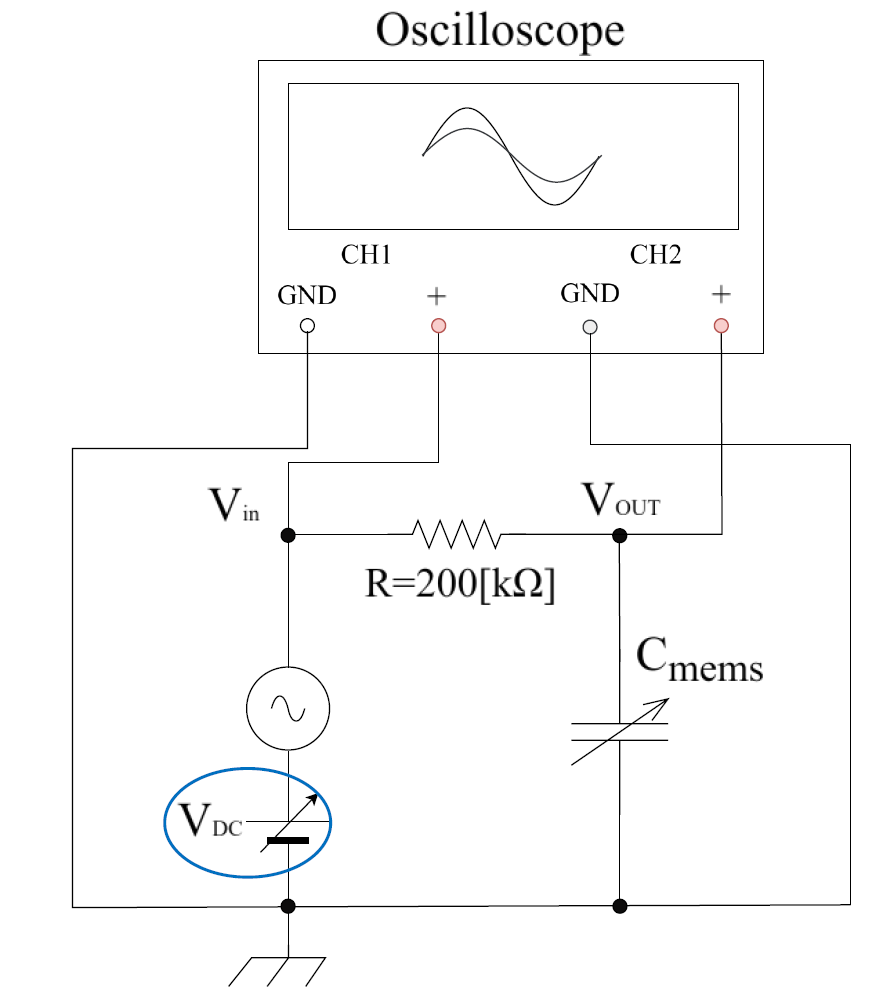

Fig.2 試作したCMOS-MEMSスイッチの測定系接続図

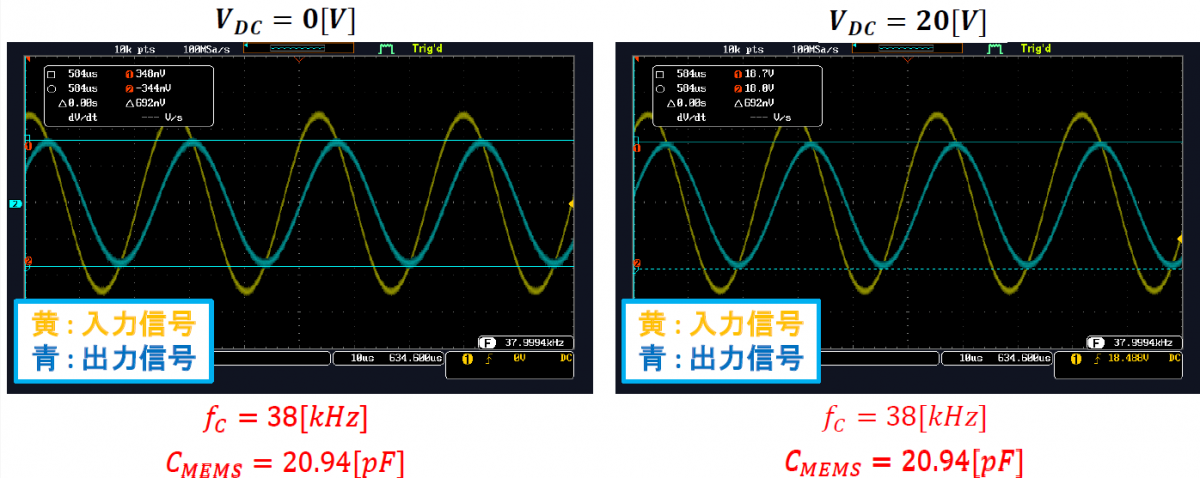

Fig.3 カットオフ周波数fcによるMEMSスイッチの静電容量の測定
