概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)

チップならびに300 mmウェハに対応したプローバーを用いて、マッハ・ツェンダ（MZ）型シリコン光変調器の変調効率を確認することを目的とする。ここでは、MZアームの片方について印加電圧を変化させた時の挿入損失の変化を測定する。

実験 / Experimental

測定対象とするシリコン光変調器について、MZ干渉計の上下アームに形成された位相シフタ長は2 mmであり、また、下アームには50ミクロンの遅延導波路を形成している。挿入損失を測定するため、波長可変レーザから出射された光を偏波コントローラに入射させた後に光変調器チップに形成されたグレーティングカプラを介して変調器チップに光を入射させた。上アームの印加電圧を-2Vと固定し、下アームの印加電圧を0 V、-0.5 V、-1 V、-1.5 Vと変化させた場合の挿入損失を測定した。

結果と考察 / Results and Discussion

挿入損失の測定結果を図に示す。MZ干渉計の下アームに形成された遅延導波路長が50ミクロンであること、およびシリコン光導波路の群屈折率がおよそ4程度であることから、Free Spectral Range は11 nmとなっている。また、下アームへの印加電圧に対してスペクトルシフトが観測されており、位相シフタにおいて正しくキャリアプラズマ効果に起因した屈折率変化が起きていることが確認された。

図・表・数式 / Figures, Tables and Equations

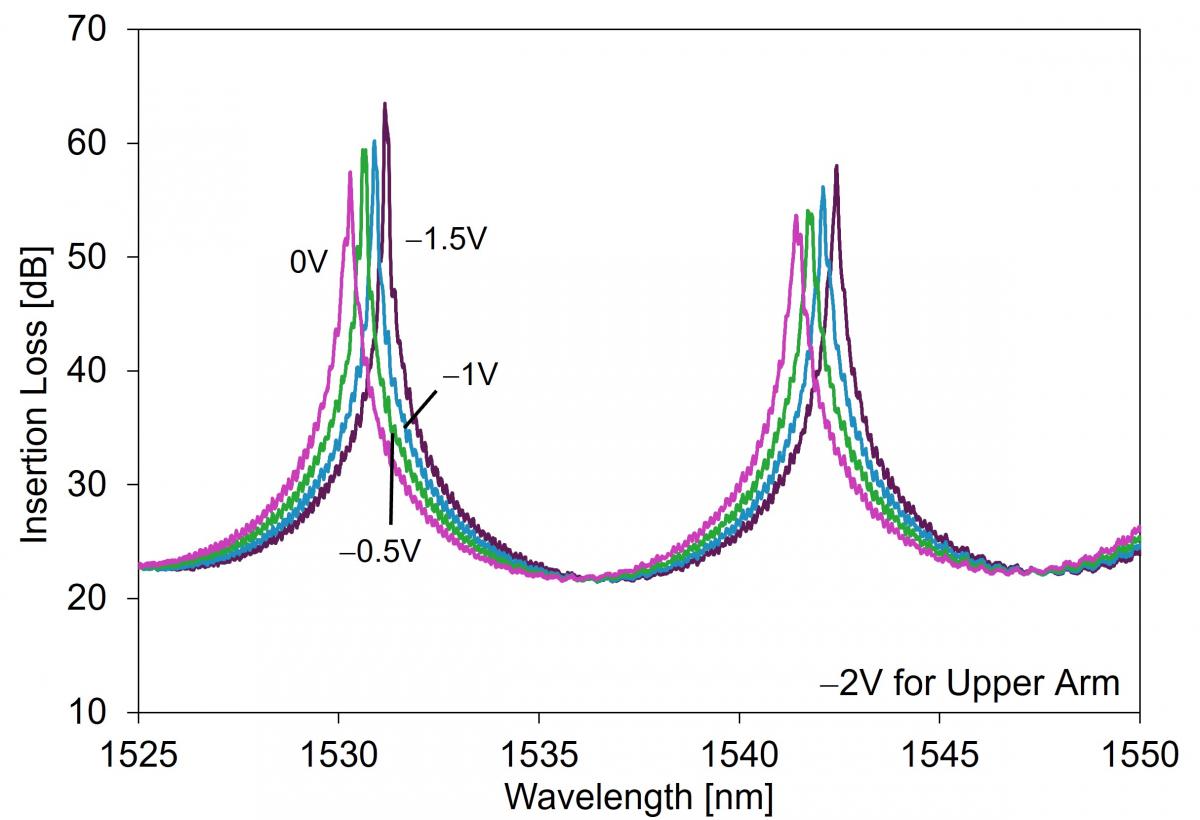

図1 MZ型シリコン光変調器の挿入損失の測定結果
