【公開日：2025.06.10】【最終更新日：2025.05.16】
課題データ / Project Data
課題番号 / Project Issue Number
24KT2469
利用課題名 / Title
超低共振周波数MEMS共振器を用いた振動計の研究
利用した実施機関 / Support Institute
京都大学 / Kyoto Univ.
機関外・機関内の利用 / External or Internal Use
外部利用/External Use
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）加工・デバイスプロセス/Nanofabrication（副 / Sub）-
【重要技術領域 / Important Technology Area】（主 / Main）マルチマテリアル化技術・次世代高分子マテリアル/Multi-material technologies / Next-generation high-molecular materials（副 / Sub）高度なデバイス機能の発現を可能とするマテリアル/Materials allowing high-level device functions to be performed
キーワード / Keywords
陽極接合,振動計,真空封止パッケージ,異種材料接着・接合技術/ Dissimilar material adhesion/bonding technology,リソグラフィ/ Lithography,MEMS/NEMSデバイス/ MEMS/NEMS device
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
池橋 民雄
所属名 / Affiliation
早稲田大学 大学院情報生産システム研究科
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
諫早伸明
利用形態 / Support Type
（主 / Main）機器利用/Equipment Utilization（副 / Sub）-
利用した主な設備 / Equipment Used in This Project
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
本研究は極めて低い共振周波数をもつMEMS共振器を作成し、地震計・重力計・振動計に応用することを目指している。本デバイスではシリコンウェハとガラスウェハを陽極接合させたのち、シリコン層を貫通するDRIE（シリコンの深堀加工）を実施して可動構造を作成する。デバイス製造プロセスはほぼ完成しており、現在は次の二点に注力している。(i)デバイス構造の改良、(ii)真空封止パッケージの開発。今回は(i)の改良構造を試作することを目的としている。またその後、(ii)の真空封止パッケージを施して特性を評価する予定である。今回、改良構造に対する陽極接合を京都大学ナノテクノロジーハブ拠点に技術代行として依頼した。
実験 / Experimental
改良構造を試作するため、３対のシリコンウェハとガラスウェハの陽極接合を京都大学ナノテクノロジーハブ拠点にて行った。具体的には、あらかじめ溝を形成したホウケイ酸ガラスウェハとシリコンウェハの陽極接合（KT-217）を実施した。
結果と考察 / Results and Discussion
以前と同様、陽極接合はほぼ問題なくできたが、溝部の面積が広い一部のパターンではガラスとシリコンの接触が見られた（図１）。溝部の深さは3μmであるが、陽極接合時の圧力により3μm以上の変形が生じ接触が起こったと考えられる。溝部の面積が狭い箇所ではこのような接触は見られなかった。次回以降の試作でこのようなことが起きないように、この知見をデザインルールに反映させる予定である。
図・表・数式 / Figures, Tables and Equations

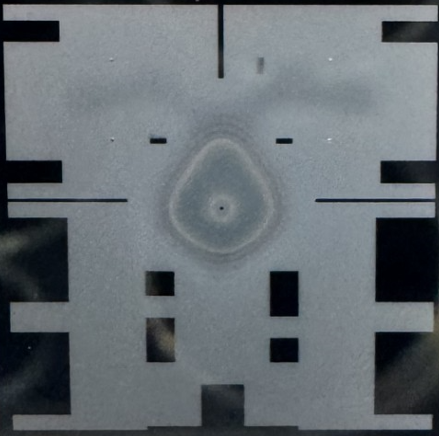

図１ ガラスの溝部とシリコンが接触している箇所
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
