導波モード共鳴(GMR)フィルタは、透明基板上の導波路にサブ波長周期グレーティングを集積して構成され、空間入射光と導波光の相互作用によって特異な反射・透過特性を示す[1]。本研究では多層構造作製のために、EB描画とLD描画の重ね描画を検討した。
実験 / Experimental
表面にSi-N膜が形成されたSiO2ガラス基板を用いた。以下に実験工程を示す。①基板表面にEB描画（KT-101）によりパターンニングを行う。②ドライエッチングによりSi-N層にパターンを転写する。③CVD法により基板にGe-SiO2を堆積する。④LB描画（KT-121）により新たなパターンニングを行う。⑤ドライエッチングによりGe-SiO2層にパターンを転写する。③CVD法により基板にSiO2を堆積する。工程①および④ではマーカーは用いずに、基板の角からの相対位置によってパターンのアライメントを行った。
結果と考察 / Results and Discussion

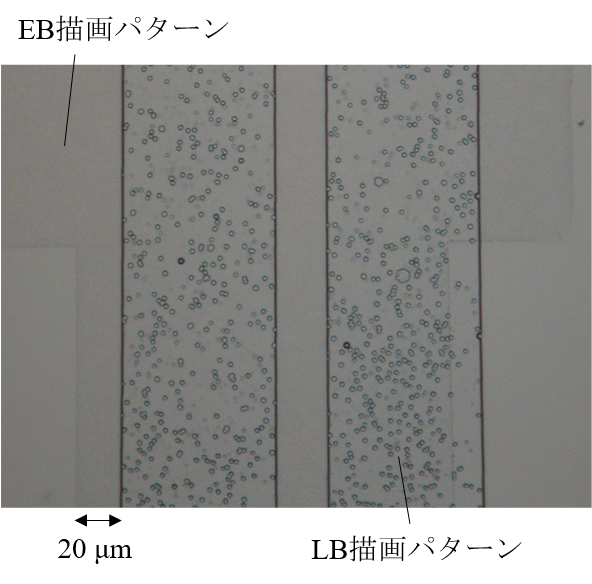

Fig.1に作製した試料表面の光学顕微鏡写真を示す。工程⑤で形成された溝の底面に合焦している。設計ではEB描画とLB描画のパターンの外周線の位置は一致している。結果として20μm程度の誤差で作製可能だとわかった。これ以上のアライメント精度の向上のためにはアライメントマーカーの利用が必要であると考える。なおLB描画パターン内に見られる荒粒は、長時間のドライエッチング中の温度上昇による表面の変質が原因と考える。
図・表・数式 / Figures, Tables and Equations
Fig. 1 作製試料の表面写真
