【公開日：2025.06.10】【最終更新日：2025.05.04】
課題データ / Project Data
課題番号 / Project Issue Number
24SH0005
利用課題名 / Title
塗料用原材料並びに塗膜の表面および断面解析
利用した実施機関 / Support Institute
信州大学 / Shinshu Univ.
機関外・機関内の利用 / External or Internal Use
外部利用/External Use
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-
【重要技術領域 / Important Technology Area】（主 / Main）マルチマテリアル化技術・次世代高分子マテリアル/Multi-material technologies / Next-generation high-molecular materials（副 / Sub）-
キーワード / Keywords
XPS, カーボンナノチューブ
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
永井 彰典
所属名 / Affiliation
関西ペイント株式会社
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
千野 芳明
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
小畑 美智子
利用形態 / Support Type
（主 / Main）機器利用/Equipment Utilization（副 / Sub）-
利用した主な設備 / Equipment Used in This Project
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
ＣＮＴ分散ペーストの開発において、ＣＮＴの分散性がＣＮＴ種、前処理、分散条件に与える影響を評価した。
ＣＮＴは各種製造方法や処理方法によって表面に欠陥を生じ、その欠陥部にはＯＨやＣＯＯＨなどのＯを含有する官能基が生成することが知られている。
ＸＰＳを用いてＣＮＴのＣ/Ｏ比率を測定し、分散性との相関を評価した。
実験 / Experimental
ＣＮＴは厚み200μｍで圧縮成形し、カーボンテープ上に固定して測定した。
XPS測定はC、Oのみについて行い、その重量比を求めた。
結果と考察 / Results and Discussion

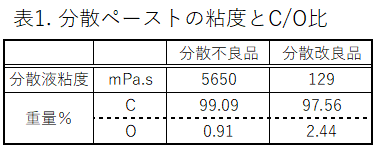

分散不良品と分散良好品のCNTペースト粘度とXPSによって測定した原料CNTのXPS測定結果を表１にまとめた。
分散不良品は粘度が大きく上昇したのに対し、分散良好品は低い粘度を示し、経時でも大きな変化がなかった。
分散不良品はＯ濃度=0.91%と非常に低いのに対して、分散良好品はＯ濃度＝2.44％と高い値を示した。

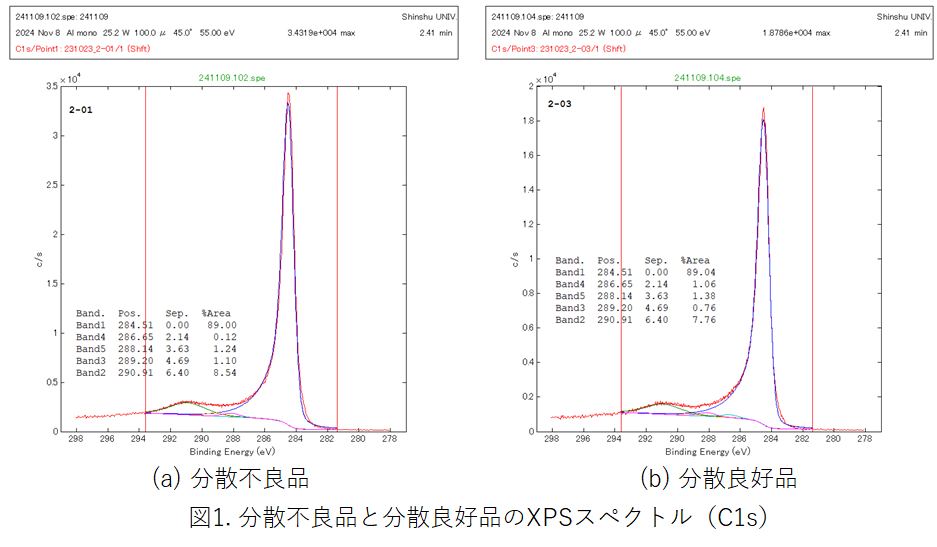

それぞれのC1sスペクトルを図１に示す。分散性良好品(b)では不良品(a)と比較して、Oと結合したCであることを示すBand3～5のピークが増加し、分散性向上は官能基の増加によるものと推定される。
図・表・数式 / Figures, Tables and Equations
図1. 分散不良品と分散良好品のXPSスペクトル（C1s）
表1. 分散ペーストの粘度とC/O比
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
