利用報告書 / User's Reports

  • 印刷する

【公開日:2025.06.10】【最終更新日:2025.04.18】

課題データ / Project Data

課題番号 / Project Issue Number

24NU0416

利用課題名 / Title

新奇な輸送特性を示す半金属物質の組成・構造の解析

利用した実施機関 / Support Institute

名古屋大学 / Nagoya Univ.

機関外・機関内の利用 / External or Internal Use

内部利用(ARIM事業参画者以外)/Internal Use (by non ARIM members)

技術領域 / Technology Area

【横断技術領域 / Cross-Technology Area】(主 / Main)物質・材料合成プロセス/Molecule & Material Synthesis(副 / Sub)-

【重要技術領域 / Important Technology Area】(主 / Main)革新的なエネルギー変換を可能とするマテリアル/Materials enabling innovative energy conversion(副 / Sub)-

キーワード / Keywords

熱電発電/ Thermoelctric Power Generation


利用者と利用形態 / User and Support Type

利用者名(課題申請者)/ User Name (Project Applicant)

中埜 彰俊

所属名 / Affiliation

名古屋大学大学院理学研究科

共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes

森綸太郎

ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
利用形態 / Support Type

(主 / Main)機器利用/Equipment Utilization(副 / Sub)-


利用した主な設備 / Equipment Used in This Project

NU-004:走査型電子顕微鏡(SEM)


報告書データ / Report

概要(目的・用途・実施内容)/ Abstract (Aim, Use Applications and Contents)

新奇な輸送特性を示す半金属Co2Ta4PdSe12の単結晶育成を行い、その試料同定を目的としてエネルギー分散形X線分析装置(EDS)の付属した走査型電子顕微鏡(SEM)を使用した。育成した試料は輸送特性のムラが見られており、化学組成が量論比からずれている可能性を考えて組成分析を行った。

実験 / Experimental

育成した単結晶について、SEMによる表面観察とEDS分析を行った。加速電圧は15 kVに設定した。

結果と考察 / Results and Discussion

育成した単結晶について、SEMによる表面観察をおこなったところ、図1上図に示すような清浄な表面が見られた。またこの視野についてEDS分析を行ったところ、図1下図に示すようなスペクトルが得られた。同様の作業を複数の単結晶に対して実施し、定量分析の結果から育成試料の組成比を計算した結果を表1に示す。これを見ると分かるように、おおよそどの試料も目的組成に近い分析結果が得られている。系統的な組成ズレは見られないが、どの試料も数%程度の組成からのズレは見られる。このことから、SEMによる組成分析によって物質同定には成功したが、輸送係数のばらつきを説明することはできなかった。

図・表・数式 / Figures, Tables and Equations

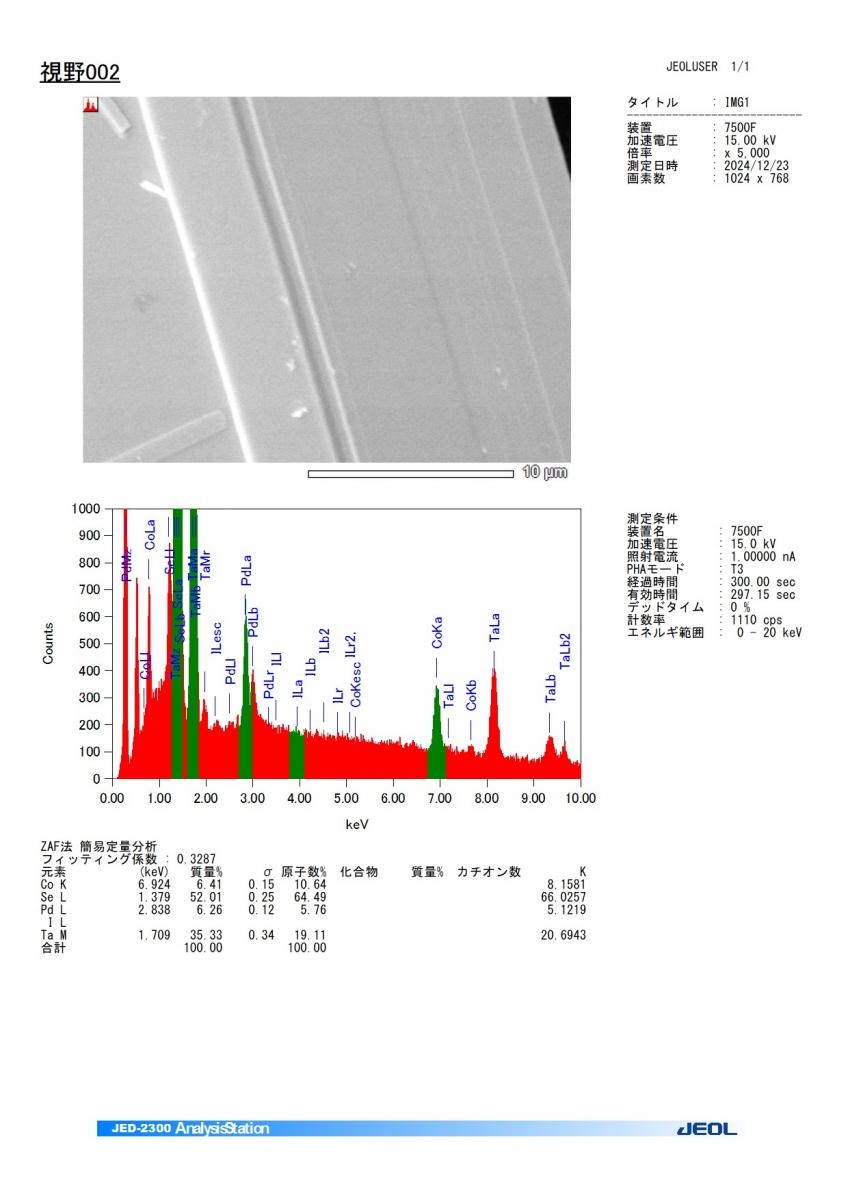

図1

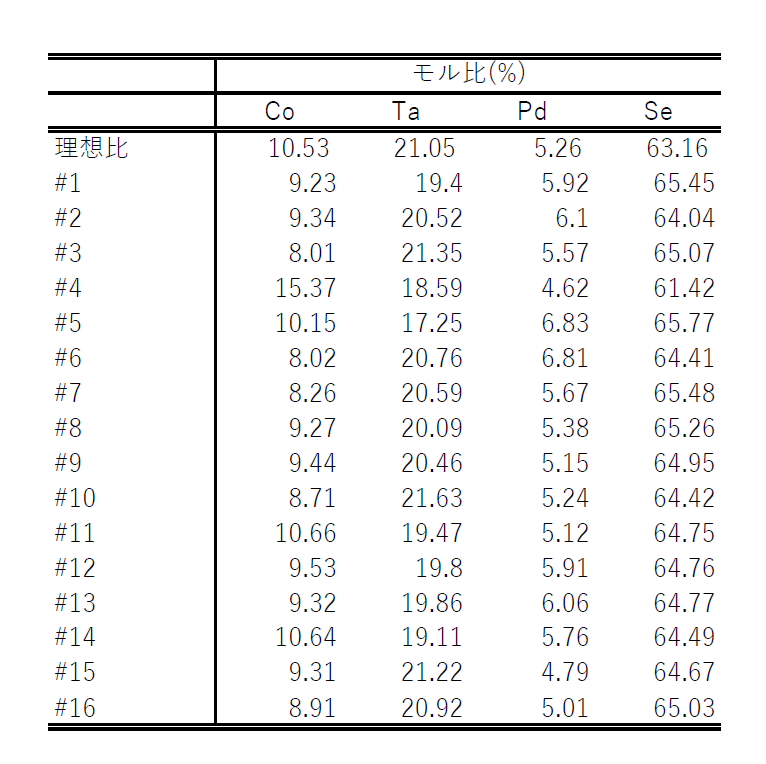

表1


その他・特記事項(参考文献・謝辞等) / Remarks(References and Acknowledgements)


成果発表・成果利用 / Publication and Patents

論文・プロシーディング(DOIのあるもの) / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents

特許出願件数 / Number of Patent Applications:0件
特許登録件数 / Number of Registered Patents:0件

印刷する
PAGE TOP
スマートフォン用ページで見る
