シリコンは圧電薄膜アクチュエータを含むMEMSデバイスに幅広く用いられてきたが，デバイスの機能性と複雑性が増すにつれ，シリコンのみでは要求仕様を満たすには不十分となりつつある．ポリマー材料はシリコンと比較して柔軟であり，低い弾性率を持ち，大きな変位とダンピング特性が期待できる．
本研究では，従来のシリコンに代わりパリレンCを板ばね構造とする圧電アクチュエータを製作し，その振動特性を評価することを目的とする。
実験 / Experimental
本研究で製作するアクチュエータは微細加工プロセスによって図１に示す手順で製作した．はじめに，上部電極層，PZT層，下部電極層およびその下層のSiO2層をそれぞれパターニングし，ギャップとなる部分の上部SiをDRIEでエッチングする（a）．その後，裏面のSiO2層をキャビティのパターンに加工した後（b），表面に10 µm厚のパリレンをCVDで成膜する（c）．パリレン成膜前に，電極との密着性を高めるためにシランカップリング処理を行う．その後，パリレン層のパターニングを行い（d），最後にドライエッチングにより裏側のキャビティを作製することにより（e），アクチュエータは完成する．
結果と考察 / Results and Discussion
本研究では，パリレンCを使用したポリマー構造体圧電MEMSアクチュエータを作製し，その振動特性について評価した．パリレン構造体アクチュエータはシリコン構造体に対し，著しく低い共振周波数とQ値が得られた．そのため，高い損失をもつためにTHDを低くできるMEMSスピーカなどへの応用が期待できる．
図・表・数式 / Figures, Tables and Equations

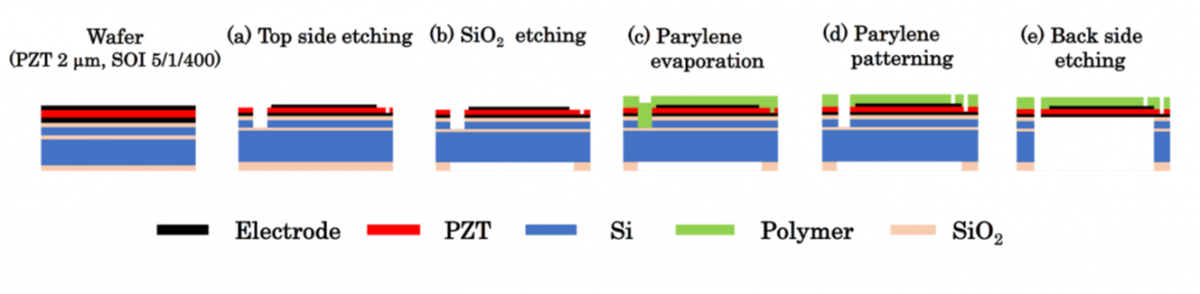

図１：プロセスフロー
