マスクレスアライナを用いて、MEMS (Micro Electro Mechanical Systems)フィジカルセンサにおける微細な梁や電極構造のフォトリソグラフィを行った。事前に形成された500 nm厚のAlパターンを用いてアライメントを行いながら、良好に微細パターンを形成することができた。また、別機関においてDRIE(Deep Reactive Ion Etching)を行い、熱電子SEM(Scanning Electron Microscope)を用いてエッチングの断面形状を観察した。良好に微細構造を形成できていることを確認できた。

実験 / Experimental

表面に500 nm厚のAlパターンを形成したSOI(Silicon on Insulator)ウエハおよびシリコンウエハに対して微細な梁や電極構造のフォトリソグラフィを行った。フォトレジスト（TSMR-V90(27cP)）を約1.2 μm厚塗布し（3000 rpm）、90℃で90秒間ベークした。マスクレスアライナを用いてアライメントを行った後、露光量130 mJにて露光した。その後110℃で90秒間ベークし、現像を行なった。 フォトリソグラフィによる形状観察は光学顕微鏡で行った。また、別機関においてDRIEを行い、ウエハをへき開したサンプルを用いて熱電子SEMによるエッチングの断面形状を観察した。

結果と考察 / Results and Discussion

Fig. 1にフォトリソグラフィ後の梁構造（幅6μm程度）の光学顕微鏡による観察結果を示す。良好にレジストパターンが形成されていることが分かった。Fig. 2にDRIEによってシリコンウエハに形成された微細構造の断面SEM写真を示す。形成したレジストパターンによって、トレンチ形状が良好に形成できることを確認できた。本実験におけるフォトリソグラフィ条件によって、MEMSフィジカルセンサ構造を形成できることが分かった。

図・表・数式 / Figures, Tables and Equations

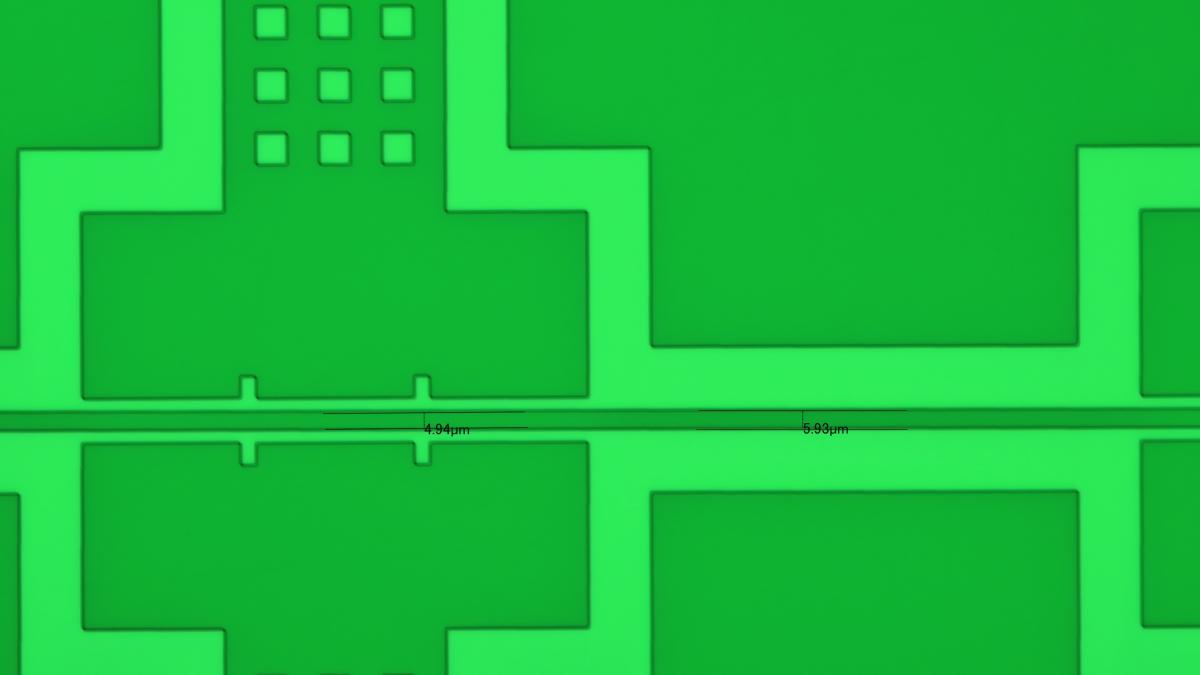

Fig. 1 フォトリソグラフィ形状の顕微鏡写真

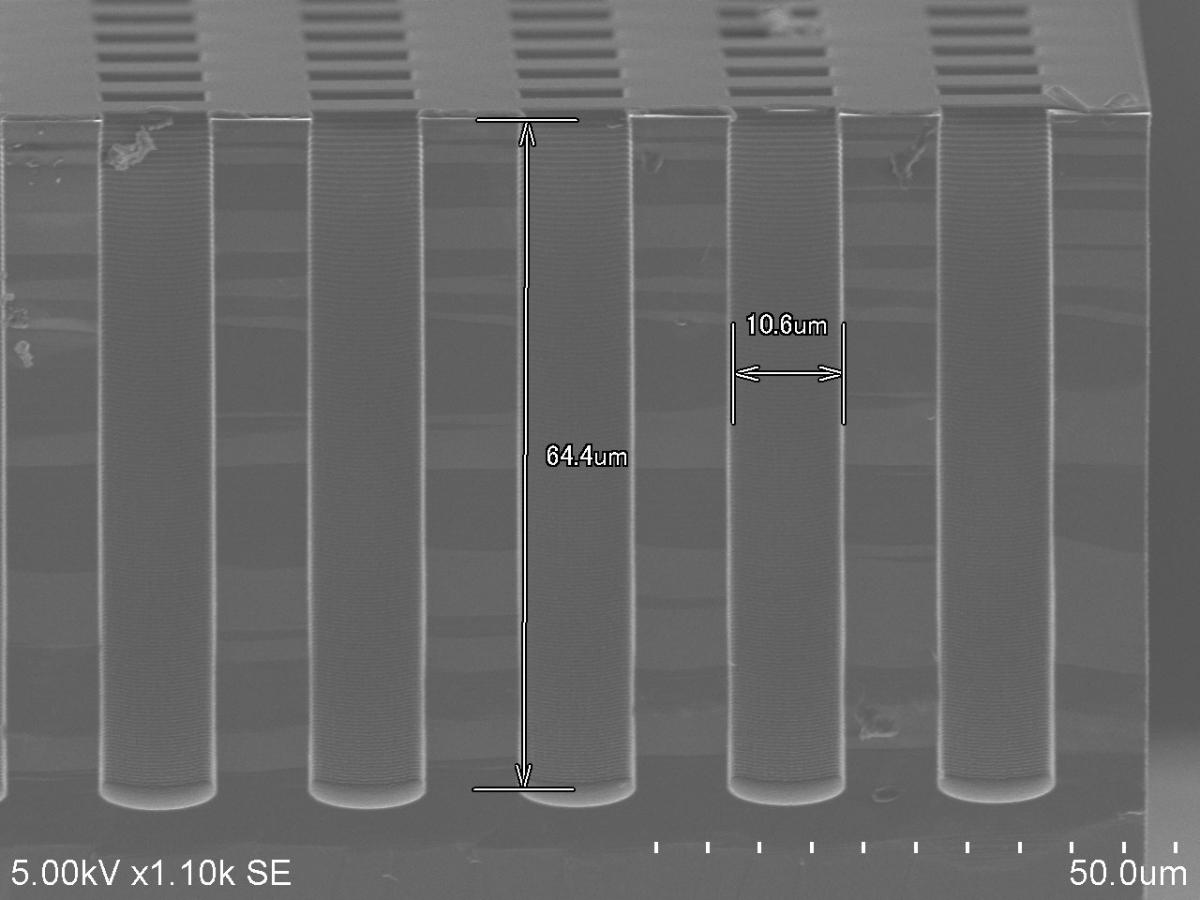

Fig. 2 微細構造の断面SEM写真
