Elite300 附属電気特性測定装置 (Electronic measurement system attaced to Elite 300)
- 設備ID
- UT-857
- 設置機関
- 東京大学
- 設備画像
- メーカー名
- Cascade (Cascade)
- 型番
- Elite 300
- 仕様・特徴
- B1500A,DS090804A,N6705B,81160A,3498-A,DSO-Xを含むラック。MicroChamber、AttoGuard、AttoGuard、および PureLine テクノロジーを備えた半自動プローブ ステーション プラットフォーム。
- 設備状況
- 稼働中
電子顕微鏡 (Scanning Electron Microscope (SEM))
- 設備ID
- UT-858
- 設置機関
- 東京大学
- 設備画像
- メーカー名
- 日本電子㈱ (JEOL)
- 型番
- JSM-6610LV Oxford X-max50 + Energy 250
- 仕様・特徴
- エネルギー分散型X線分析装置(元素分析装置)付きの走査電子顕微鏡です。
- 設備状況
- 稼働中
小型原子間力顕微鏡 (Atomin Force Microscope (AFM))
- 設備ID
- UT-859
- 設置機関
- 東京大学
- 設備画像
- メーカー名
- 日立ハイテクサイエンス (Hitachi High-Tech Science)
- 型番
- SPA400+SPI4000
- 仕様・特徴
- 日立ハイテクサイエンス(旧SII社製)AFM。試料サイズ：φ35mm厚み10mm、スキャナー走査範囲：150μm×150μm（高さ5μm）、20μm×20μm（高さ1.5μm）、AFMモード、DFMモード
- 設備状況
- 稼働中
比抵抗測定器 (Specific electrical resistance tester)
- 設備ID
- UT-860
- 設置機関
- 東京大学
- 設備画像
- メーカー名
- 国際電気アルファ（日立国際電気） (Hitachi Kokusai Electric Inc.)
- 型番
- VR-120S
- 仕様・特徴
- ・測定可能ウェハーサイズ：76.2-300mm
・ 0.95秒／1点、1分／49点の高速処理
・浅いイオン注入層、薄い金属膜他の高精度測定
・シート抵抗分布が一目で分かるインテリジェントマッピング
・ Windowsライクな画面で操作性が飛躍的に向上
- 設備状況
- 稼働中
走査型プローブ顕微鏡 (Scanning Probe Microscope)
- 設備ID
- UT-861
- 設置機関
- 東京大学
- 設備画像
- メーカー名
- 日立ハイテクノロジーズ (Hitachi High-Tech)
- 型番
- L-traceⅡ
- 仕様・特徴
- □主な特長
・Z直進エラーの低減化
・S/N比向上と光ノイズ低減
・熱源抑制効果による低ドリフト化
□主な仕様
・分解能 面内0.5nm 垂直0.05nm
・試料サイズ 直径150mm厚さ12mmまで
・スキャン最大エリア90μmX90μm
□主な用途
・ 微細加工形状の評価
・ 薄膜の表面形状（粗さ）観察
- 設備状況
- 稼働中

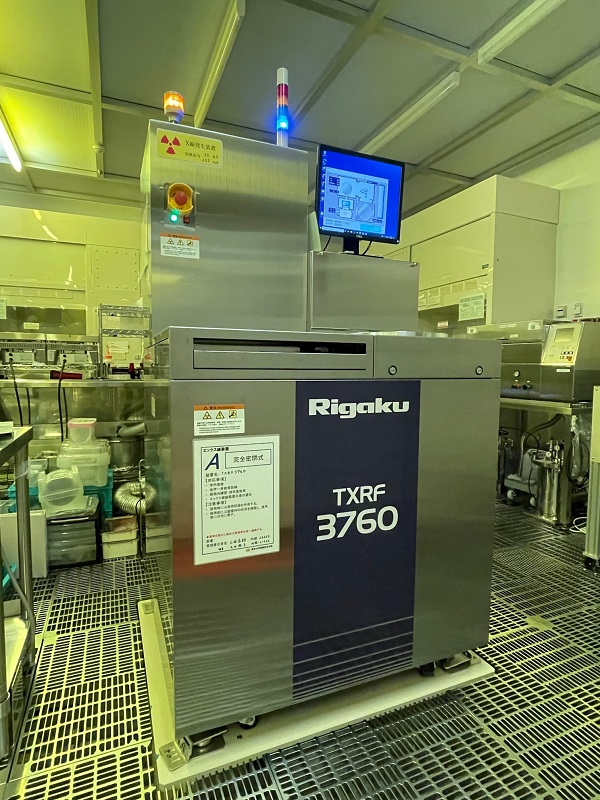

全反射蛍光X線分析装置TXRF-3760 (Total internal reflection fluorescence X-ray analyzer)
- 設備ID
- UT-862
- 設置機関
- 東京大学
- 設備画像
- メーカー名
- （株）リガク (Rigaku Corporation)
- 型番
- TXRF 3760
- 仕様・特徴
- ウェーハ表面上の汚染を非破壊・非接触で高感度に分析。
液体窒素フリー検出器を備えた3ビームTXRFシステム。
ナトリウムからウランまでの元素検出が可能。
解析に時間と経験を要するため、当面技術代行（代行料が上乗せになる）にての公開。
- 設備状況
- 稼働中
大面積走査プローブ顕微鏡Dimension ICON (Large-Area Scanning Probe Microscope Dimension ICON)
- 設備ID
- UT-863
- 設置機関
- 東京大学
- 設備画像
- メーカー名
- ブルカージャパン (Bruker Japan)
- 型番
- Dimension ICON
- 仕様・特徴
- ステージ径φ210mm、駆動範囲150×180mm
スキャナ、光学顕微鏡範囲：90×90×10μm
測定モード：形状（コンタクト、タッピング、ピークフォースタッピング）機械特性等プローブ測定が可能（UT-861 L-TraceIIの後継機。近日中に完全置換予定）
- 設備状況
- 稼働中
オージェ分光分析装置 (Auger Electron Spectroscopy)
- 設備ID
- UT-864
- 設置機関
- 東京大学
- 設備画像
- メーカー名
- 日本電子株式会社 (JEOL Ltd.)
- 型番
- JAMP-9510F
- 仕様・特徴
- ナノからマイクロ領域の化学結合状態分析をハイスループットで実現する静電半球型アナライザー、安定した大電流を供給するフィールドエミッション電子銃を備えたハイスペックなオージェ電子分光装置です。
絶縁物分析を可能とした高精度ユーセントリック試料ステージとフローティング型イオン銃を備えることにより、金属試料から絶縁物試料まで、組成情報から化学情報まで測定できる汎用性を有しています。
・二次電子分解能：3nm(25kV, 10pA)
・オージェ分析時の最小プローブ径：8nm(25kV, 1nA)
・加速電圧：0.5-30kV
・プローブ電流：10E-11 から2x10E-7A
・倍率：25-500,000倍
・エネルギー分解能：0.05-0.6% (宣伝半球アナライザー)
・感度：840,000cps（7チャンネル検出器）、Cu-LMM、10kV、10nA
- 設備状況
- 稼働中
接触角計 (Contat Angle Meter)
- 設備ID
- UT-865
- 設置機関
- 東京大学
- 設備画像
- メーカー名
- 株式会社エキシマ (Excimer Inc.)
- 型番
- Simage
- 仕様・特徴
- 試料表面へ水滴を滴下し、水の接触角を測定することにより試料表面評価を定量的に行うシステムです。接触角 計測は、分子レベルの清浄度評価や濡れ性、均一性を定量的に評価します。Ｅxcelのcsv file出力、液滴画像のpng file保存が行えます。
・対象サンプルサイズ50ｘ50mm
・静的 接触角 計測 θ/2法（手動）
・データの外部出力や保存 (png,csv)
- 設備状況
- 稼働中
ステルスダイサー (Silicon Stealth Dicing Machine)
- 設備ID
- UT-900
- 設置機関
- 東京大学
- 設備画像
- メーカー名
- ディスコ (DISCO)
- 型番
- DFL7340（Si用）
- 仕様・特徴
- 当拠点のステルスダイサーはシリコン専用ですが、日本発の新技術「ステルスダイシング技術」を利用したダイサー。
レーザー光線をシリコンウエーハの内部に集光することで、意図的に「割れやすい線」を埋め込むことができます。
この線を設計図に従って何本も埋め込み、最後に軽くストレスを与えることで、ウエーハを設計図通りにへき開することができる夢のダイシング装置です。
- 設備状況
- 稼働中
